تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 0826-1L1T-57-F
وثيقة: LPJK1014A8NL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: $0.09-$1.05
تفاصيل التغليف: 50 قطعة في 1 صينية، 24 صينية في 1 كرتون، وهو 32*30*31,8.5 كجم (1200 قطعة) من كل كرتونة
وقت التسليم: المخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 / شهر
MPN: |
0826-1L1T-57-F |
مقابل: |
LPJK1014A8NL |
مسلسل: |
RJ45 ماج جاك آي سي إم |
معيار إيثرنت: |
10Base-T / 100Base-TX |
تكوين المنفذ: |
1×1 |
تصنيف POE: |
فئة بو + 30 واط |
نوع التركيب: |
من خلال ثقب |
تكوين LED: |
أخضر / أخضر-أصفر |
الـ OCL: |
350 درجة مئوية كحد أدنى |
جهد العزلة: |
2250 فولت تيار مستمر |
MPN: |
0826-1L1T-57-F |
مقابل: |
LPJK1014A8NL |
مسلسل: |
RJ45 ماج جاك آي سي إم |
معيار إيثرنت: |
10Base-T / 100Base-TX |
تكوين المنفذ: |
1×1 |
تصنيف POE: |
فئة بو + 30 واط |
نوع التركيب: |
من خلال ثقب |
تكوين LED: |
أخضر / أخضر-أصفر |
الـ OCL: |
350 درجة مئوية كحد أدنى |
جهد العزلة: |
2250 فولت تيار مستمر |

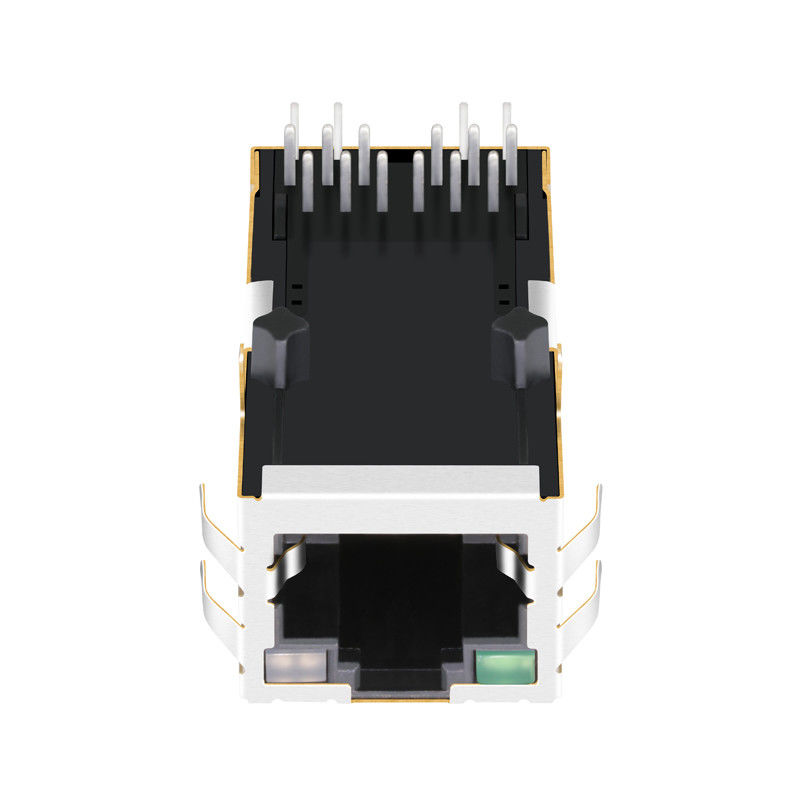

ال0826-1L1T-57-Fهو منفذ واحد (1x1)10/100Base-T Fast Ethernet MagJackيضم متكاملIEEE 802.3at PoE+ (30 واط)القدرة على توصيل الطاقة. المواصفات الرئيسية تشمل أعلامة التبويب لأعلى (الإغلاق)اتجاه المنفذ,من خلال هولتركيب ثنائي الفينيل متعدد الكلور،1500 في آر إسعزل عازل، درجة حرارة التشغيل0 درجة مئوية إلى +70 درجة مئوية، ومتكاملةأخضر (يسار) / أخضر-أصفر (يمين)المصابيح. إنه يشتمل على مغناطيسات داخلية تمنع التشبع الأساسي تحت تيار مستمر يصل إلى 600 مللي أمبير، مما يعمل على توحيد الطاقة وتوصيل البيانات في كاميرات IP وأجهزة VoIP ولوحات التحكم في الوصول.
ال0826-1L1T-57-Fهي وحدة موصل MagJack المتكاملة (ICM) أحادية المنفذ (1 × 1) متوافقة مع معايير الصناعة، وتم تصميمها لأجهزة Ethernet التجارية التي تتطلب نقل بيانات عالي الموثوقية وما يصل إلى30 واط من الطاقة عبر إيثرنت (PoE+). متوافقة تماما معIEEE 802.3 10/100Base-TوIEEE 802.3at النوع 2المعايير، يدمج هذا الموصل محولات النقل، وخنق الوضع الشائع، وإنهاء مقاومة بوب سميث، ودوائر تغذية الطاقة PoE+ عالية التيار داخل مبيت RJ45 ذو الارتفاع القياسي.
تم تصميمه مع أعلامة التبويب لأعلى (TU)اتجاه المنفذ، تم دمج ميزات 0826-1L1T-57-Fأخضر / أخضر-أصفر (G/GY)مصابيح LED تشخيصية لتوفير حالة المنفذ الفوري ورؤية الارتباط/النشاط دون الحاجة إلى أنابيب إضاءة مخصصة. تم تجهيز درعها الخارجي القوي المصنوع من سبائك النحاس بـعلامات التبويب EMI العلوية والجانبيةلضمان الاتصال التأريض المستمر بلوحة الهيكل، مما يضمن الامتثال للجزء 15 من انبعاثات الفئة ب من لجنة الاتصالات الفيدرالية (FCC). تعمل عبر أ0 درجة مئوية إلى +70 درجة مئويةنطاق درجة الحرارة، فهو المكون الأمثل لكاميرات أمان IP ومحطات التحكم في الوصول وهواتف VoIP وبوابات إنترنت الأشياء الذكية.
| المعلمة | مواصفة | المعيار / المرجع |
| سلسلة المنتجات | MagJack® ICMs | حلول بيل فيوز المغناطيسية |
| معدل البيانات | 10/100Base-T (إيثرنت سريع) | متوافق مع IEEE 802.3 |
| تصنيف بو | PoE+ 30 وات (ما يصل إلى 600 مللي أمبير تيار مستمر) | IEEE 802.3at النوع 2 |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية | نطاق التشغيل التجاري |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية | في العبوة/غير مثبتة |
| عزل عازل (DWV) | 1500 فولت كحد أدنى | 60 ثانية (Pri:Sec) |
| تكوين المنفذ | منفذ 1 × 1، علامة تبويب لأعلى (قفل لأعلى) | الملف الشخصي القياسي |
| نمط التركيب | من خلال ثقب جبل | موجة / لحام اليد |
| علامات التبويب EMI | نعم (العلوي والجانبي) | تأريض الهيكل الربيعي |
| الامتثال لـ RoHS | نعم (متوافق مع RoHS 6/6) | تسمية لاحقة "-F". |
| متري | نطاق التردد | الحد الفني | ملحوظات |
| نسبة المنعطفات | قنوات TX وRX | 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% متماثل في المنتصف |
| محاثة الدائرة المفتوحة (OCL) | 100 كيلو هرتز، 100 مللي فولت | 350 درجة مئوية دقيقة | مع تطبيق 8mA DC Bias |
| فقدان الإدراج (الحد الأقصى) | 1.0 ميجا هرتز – 100 ميجا هرتز | -1.0 ديسيبل كحد أقصى | انتقال مسطح عالي التردد |
| خسارة العودة (الحد الأدنى) |
1.0 ميجا هرتز - 30 ميجا هرتز 30 ميجا هرتز - 60 ميجا هرتز 60 ميجا هرتز - 80 ميجا هرتز |
-18 ديسيبل دقيقة -14 ديسيبل دقيقة -12 ديسيبل دقيقة |
مقاومة النظام 100 أوم |
| رفض الوضع المشترك (الحد الأدنى) | 1.0 ميجا هرتز – 100 ميجا هرتز | -30 ديسيبل دقيقة | توهين الوضع المشترك EMI |
| الحديث المتبادل (الحد الأدنى) | 1.0 ميجا هرتز – 100 ميجا هرتز | -35 ديسيبل دقيقة | عزل قناة إلى قناة |
داخل 0826-1L1T-57-F، يتم توجيه الأزواج التفاضلية لـ 10/100Base-TX (الدبابيس 1/2 لـ TX، والدبابيس 3/6 لـ RX) من خلال محولات العزل 1:1 واختناقات الوضع المشترك. تتصل الصنابير المركزية للمحولات الموجودة على جانب الكابل مباشرة بقضبان الطاقة المخصصة PoE+:
أ: في حين تم تصنيفها ل0 درجة مئوية إلى +70 درجة مئويةيجب أن تأخذ التركيبات الخارجية في الاعتبار تحميل الطاقة الشمسية وتبديد الحرارة الداخلي من دائرة PoE بقدرة 30 وات. إذا تجاوزت درجات حرارة العلبة الداخلية +70 درجة مئوية، فيجب على مهندسي الأجهزة الترقية إلى الفئة الصناعية الشقيقة0826-1X1T-57-F (-40 درجة مئوية إلى +85 درجة مئوية).
أ: مصباح LED الأيسر عبارة عن صمام ثنائي أخضر أحادي اللون (عادةً 2.1 فولت - 2.2 فولت هبوط للأمام عند 20 مللي أمبير). مصباح LED الأيمن عبارة عن صمام ثنائي أخضر / أصفر ثنائي اللون موصول بسلك مضاد للتوازي أو كاثود مشترك اعتمادًا على المراجعة الفرعية ؛ يجب أن يقتصر تيار المحرك على 10 مللي أمبير - 20 مللي أمبير عبر مقاومات متسلسلة من PHY أو SoC GPIOs.
أ: تتشبع المغناطيسات التقليدية عندما تمر تيارات تيار مستمر عالية عبر اللفات التفاضلية. يستخدم 0826-1L1T-57-F صنابير مركزية عالية التيار مع نوى من الفريت عالية التشبع تم اختبارها للحفاظ على≥350 μH OCL حتى مع انحياز 8mA DC المتراكب على تيارات PoE المستمرة، مما يضمن عدم سقوط الارتباط.
