تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJ2011CNL
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: OEM Price
تفاصيل التغليف: عبوة صينية: 50 قطعة في 1 صينية ، 24 صينية في 1 كرتون ، وهي 32 * 30 * 31 ، 8.5 كجم (1200 قطعة) من كل
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 / شهر
ف / ن: |
LPJ2011CNL |
عينات: |
متاح مجانا |
ملف: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
العلامات التجارية المتوافقة: |
بلفيوز |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
بدون |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
ف / ن: |
LPJ2011CNL |
عينات: |
متاح مجانا |
ملف: |
PDF / 3D / ISG / Stp / الخطوة / ورقة البيانات / تنسيق Touchstone / معلمات S. |
دورة الحياة: |
أكثر من 20 عاما |
العلامات التجارية المتوافقة: |
بلفيوز |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
بدون |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

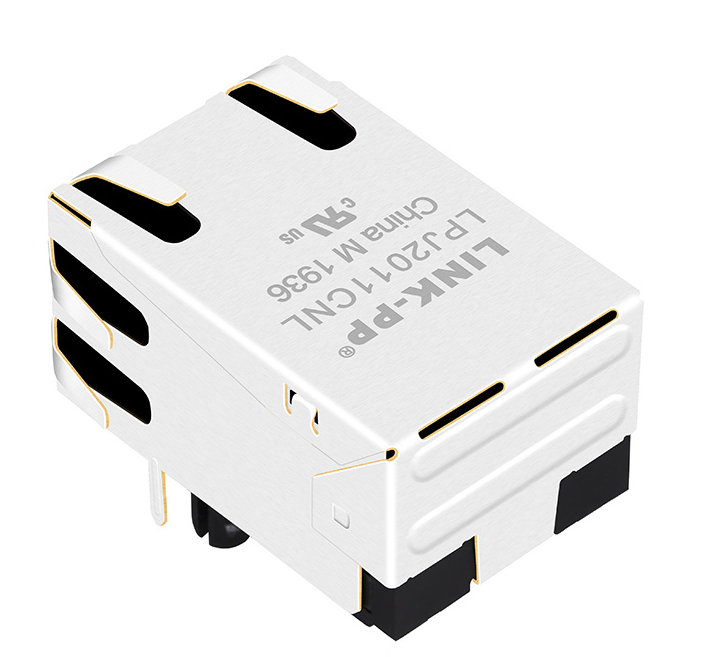

إن LPJ2011CNL من LINK-PP عبارة عن موصل RJ45 متميز ومحمي بـ 8 سنون مزود بمغناطيسات مدمجة (ICM) مصمم لشبكات Ethernet القياسية 10/100 Base-T. يتميز بتكوين منفذ 1x1 قياسي، وتصميم علامة التبويب، وتركيب تقنية من خلال الفتحة (THT)، وقد تم تصميم MagJack لتحسين مساحة PCB الحقيقية مع توفير حماية ممتازة من EMI وسلامة الإشارة.
متوافق تمامًا مع معايير IEEE 802.3 وRoHS وUL وREACH، ويعد LPJ2011CNL حل اتصال موثوقًا للغاية منتشر على نطاق واسع في أجهزة الكمبيوتر الصناعية وأتمتة المنزل الذكي والإلكترونيات الاستهلاكية.
| المعلمة | مواصفة |
|---|---|
| نسبة الدوران (±2%) | تكساس = 1CT:1CT، RX = 1CT:1CT |
| الحث | 350 ميكروساعة دقيقة عند 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير |
| فقدان الإدراج | -1.0 ديسيبل كحد أقصى (0.1–100 ميجاهرتز) |
| خسارة العودة | 1–30 ميجا هرتز: -20 ديسيبل الحد الأدنى 30–60 ميجا هرتز: -15 ديسيبل الحد الأدنى 60–80 ميجا هرتز: -10 ديسيبل الحد الأدنى |
| الحديث المتبادل | 1–30 ميجا هرتز: -20 ديسيبل الحد الأدنى 30–60 ميجا هرتز: -15 ديسيبل الحد الأدنى 60–100 ميجا هرتز: -30 ديسيبل الحد الأدنى |
| رفض الوضع المشترك (CMR) | -30 ديسيبل دقيقة (1–100 ميجاهرتز) |
| جهد العزل (Hi-Pot) | 1500 فولت تيار متردد RMS لمدة 60 ثانية كحد أدنى |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| معيار إيثرنت | 10BASE-T / 100BASE-TX |
| التكامل المغناطيسي | مغناطيسات LAN متكاملة |
إذا كان التصميم الخاص بك يتطلب واجهة إيثرنت مدمجة وموثوقة، فإن LPJ2011CNL RJ45 MagJack يعد مناسبًا تمامًا. تساعد مغناطيساتها المدمجة على تبسيط تصميم ثنائي الفينيل متعدد الكلور مع دعم سلامة الإشارة لتطبيقات 10/100 Base-T. إن عامل الشكل المنبثق يجعله مناسبًا للتخطيطات التي يكون فيها اتجاه المنفذ مهمًا، كما أن التصميم الخالي من مصابيح LED يبقي الوحدة بسيطة بالنسبة للمنتجات التي لا تتطلب ارتباطًا مرئيًا/مؤشرًا للنشاط.
يعد هذا الطراز أيضًا خيارًا عمليًا للمشترين الذين يبحثون عن مقبس 10/100 Base-T RJ45 متوافق مع دبوس إلى دبوس والذي يمكنه دعم استراتيجيات الاستبدال أو إعادة التصميم أو الشراء متعدد المصادر.
بفضل درعها القوي وبصمتها القياسية، فإن LPJ2011CNL متعدد الاستخدامات للغاية. تشمل التطبيقات الشائعة ما يلي:
إذا كنت تبحث عن أمقبس مغناطيسي موثوق به 10/100 Base-T RJ45 مع اتجاه لأعلى، بدون مصباح LED، وبنية محمية من خلال الفتحة، الLPJ2011CNLيعد خيارًا فعالاً لتصميم Ethernet التالي.
لا، لقد تم تصميم LPJ2011CNL من أجل10/100 قاعدة-Tالتطبيقات، وليس جيجابت إيثرنت.
رقم هذا النموذج هوبدون LEDإصدار.
رقم LPJ2011CNL هو أغير بومقبس مغناطيسي RJ45.
يستخدمتقنية الفتحة (THT)لتركيب ثنائي الفينيل متعدد الكلور.
تساعد المغناطيسات المدمجة على تبسيط تصميم ثنائي الفينيل متعدد الكلور، وتحسين التعامل مع إشارة إيثرنت، وتقليل عدد المكونات الخارجية المطلوبة.
