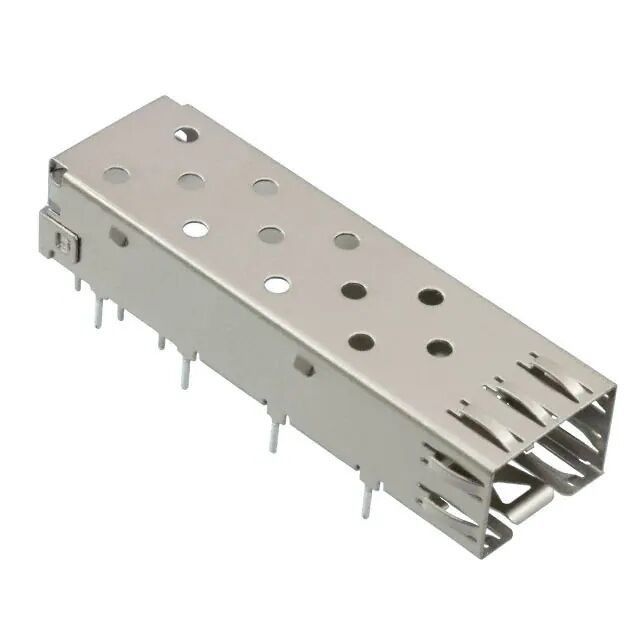

2227303-1 SFP Cage 4Gb/s منفذ واحد I/O قابل للشحن عالي الأداء

ال2227303-1 قفص SFPعبارة عن قفص SFP أحادي المنفذ عالي الأداء مصمم لاتصال الإدخال/الإخراج القابل للتوصيل الموثوق به في الاتصالات والإيثرنت الصناعي والأنظمة المدمجة ومعدات الشبكات. دعم ما يصل إلىنقل البيانات بسرعة 4 جيجابايت/ثانية، يوفر هذا القفص أداءً قويًا للحماية من EMI واحتفاظًا ميكانيكيًا مستقرًا لوحدات الإرسال والاستقبال SFP.

المواصفات الفنية لقفص 2227303-1 SFP

2227303-1 رسم قفص SFP

الميزة الرئيسية لموصل الإدخال/الإخراج القابل للتوصيل 2227303-1

2227303-1 عبارة عن قفص SFP قوي بتكوين 1 × 1 تم تصميمه وفقًا لمعايير الصناعة. يتميز بهيكل من الفولاذ المقاوم للصدأ وزنبركات EMI داخلية/خارجية، مما يضمن الحد الأدنى من تداخل الإشارة وأقصى قدر من السلامة الهيكلية. سواء كنت تقوم بترقية أجهزة الشبكات الحالية أو تصميم أنظمة اتصالات جديدة، فإن هذا القفص يوفر الدقة والاتصال المطلوبين للبيئات عالية الطلب.

• أداء موثوق:الأمثل لمعدلات البيانات تصل إلى4 جيجابايت/ثانية، مما يضمن إنتاجية فعالة لتطبيقات الإدخال/الإخراج القابلة للتوصيل.
• البناء الدائم:تم تصنيعها بدرجة عاليةالفولاذ المقاوم للصدأالجسم، ويقدم مقاومة ممتازة للتآكل والقوة الميكانيكية.
• حماية EMI فائقة:مجهزة بنوابض EMI داخلية وخارجية متكاملة لاحتواء التداخل الكهرومغناطيسي بشكل فعال.
• درجة حرارة التشغيل واسعة:مصمم للعمل في البيئات القاسية، بدءًا من-55 درجة مئوية إلى 85 درجة مئوية (-67 درجة فهرنهايت إلى 185 درجة فهرنهايت).
• التكامل المبسط:يتميز بطريقة إنهاء قياسية من خلال الفتحة (اللحام) بطول ذيل يبلغ 3.56 مم [.14 بوصة]، متوافق مع مركبات ثنائي الفينيل متعدد الكلور بسمك 1.5 مم [.059 بوصة].
• معزز حرارياً:مصمم خصيصًا لتطبيقات zSFP+ المحسنة حراريًا.

تطبيقات 2227303-1 1x1 SFP قفص

يعتبر قفص 2227303-1 SFP مثاليًا لـ:

• معدات تبديل مركز البيانات
• البنية التحتية للاتصالات
• وحدات الشبكات عالية السرعة
• مفاتيح إيثرنت الصناعية
• أنظمة zSFP+ المحسنة حرارياً

لماذا يعتبر التدريع EMI مهمًا في تصميم قفص SFP

أنظمة الشبكات عالية السرعة حساسة للغاية للتداخل الكهرومغناطيسي. يمكن أن يؤدي ضعف التحكم في EMI إلى:

• تدهور الإشارة
• فقدان الحزمة
• زيادة معدل خطأ البت
• عدم استقرار الشبكة

يدمج قفص SFP 2227303-1 نوابض EMI الداخلية والخارجية للحفاظ على اتصال تأريض قوي بين وحدة SFP وهيكل القفص. يؤدي ذلك إلى تحسين الاحتواء الكهرومغناطيسي وتعزيز موثوقية الشبكات بشكل عام.

بالنسبة لمصنعي معدات الاتصالات والإيثرنت الصناعية، غالبًا ما يكون أداء EMI القوي متطلبًا بالغ الأهمية للامتثال لـ EMC.

كيفية اختيار قفص SFP المناسب

عند اختيار قفص SFP لتصميمك، يجب على المهندسين تقييم:

1. متطلبات معدل البيانات

تأكد من أن القفص يدعم سرعة التطبيق المستهدفة.

2. البيئة الحرارية

تتطلب التطبيقات الصناعية والخارجية نطاقات أوسع لدرجات حرارة التشغيل.

3. أداء التدريع EMI

تساعد نوابض EMI الداخلية والخارجية على تحسين أداء EMC.

4. طريقة تركيب ثنائي الفينيل متعدد الكلور

توفر الأقفاص ذات الفتحات عمومًا احتجازًا ميكانيكيًا أقوى من البدائل التي تستخدم SMT فقط.

5. كثافة المنفذ

تعتبر تكوينات المنفذ الواحد مثالية للتصميمات المدمجة أو المعيارية.
