تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH
رقم الموديل: 11٬840٬425-2
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: اختياري
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
مرحبا وعاء: |
1500V |
تطبيق: |
الكلور |
اللون أدى: |
G / Y، G / G /، Y / Y |
الصليب PN: |
LPJK2064CNL |
نوع: |
RJ45 جاك ثنائي الفينيل متعدد الكلور |
بين الجنسين: |
إناثا |
مرحبا وعاء: |
1500V |
تطبيق: |
الكلور |
اللون أدى: |
G / Y، G / G /، Y / Y |
الصليب PN: |
LPJK2064CNL |
نوع: |
RJ45 جاك ثنائي الفينيل متعدد الكلور |
بين الجنسين: |
إناثا |
مواصفات
موصلات مغناطيسية عبر الإيثرنت (PoE) مع تبويب لأعلى وطبقة لأسفل مع / بدون علامات تبويب LED و EMI
منفذ واحد ، تكوينات متعددة المنافذ والتكويم (من خلال حفرة)
يقلل من عدد المكونات ليتم وضعها على اللوح
يحرر مساحة اللوحة ويوفر حماية للإشارة
تخفيض الضوضاء في النظام
موثوقية محسنة وأداء مثالي للنظام
فوائد وجود مسارات إشارة أقصر ومكاسب موثوقية من أنظمة تحتوي على مكونات أقل
يساعد الشركات المصنعة للوصول إلى أهدافها في خفض التكاليف
| منفذ واحد Conector RJ45 Cat5 جاك مع 1000 Base-T المتكاملة مغناطيسية و PoE ، بدون LED ، تبويب ، بنفايات | |
| LINK-PP رقم الجزء | LPJK2064CNL |
| رقم الجزء المتقاطع | 11٬840٬425-2 |
| تطبيق لان | ETHERNET (بو) |
| AutomDX | نعم فعلا |
| Bst Circuit | نعم فعلا |
| التكوين RX | T، C |
| التكوين TX | T، C |
| الاتصال منطقة التزاوج التصفيحات | GOLD 6u "/ 15u" / 30u " |
| النوى لكل ميناء | 8 |
| الثنائيات | لا ديودات |
| خيار الصمام | بدون المصابيح |
| مزلاج | TAB UP |
| عدد المنافذ | 1X1 |
| PCB | FR4 |
| PCB جبل زاوية | دخول الجانب |
| ثنائي الفينيل متعدد الكلور الاحتفاظ بالبريد | تي بوست |
| ارتفاع الحزمة (بوصة) | 0.531 |
| ارتفاع الحزمة (مم) | 13.50 |
| طول الحزمة (بوصة) | 1.30 |
| طول الحزمة (مم) | 33.02 |
| عرض الحزمة (بوصة) | 0.654 |
| عرض الحزمة (مم) | 16.60 |
| نوع الدبوس | THT SOLDER |
| بنفايات المتوافقة | YES-RoHS-5 مع الإعفاء من الرصاص في الجندي |
| بحث | نعم فعلا |
| درع EMI علامات التبويب | مع |
| سرعة | 1000 BASE-T |
| درجة الحرارة | 0 إلى 70 ℃ |
| يتحول نسبة RX | 1CT: 1CT |
| يحول نسبة TX | 1CT: 1CT |
| جداول البيانات | استفسار بالبريد الإلكتروني إلى Summer@link-PP.com |
LINK-PP RJ45 صمم لبيجلبون الأسود من صك تكساس
http://www.ti.com/tool/beaglebk#0
منصة تطوير منخفضة التكلفة ومفتوحة المصدر ومدعومة بالمجتمع لمطوري معالجات ARM® Cortex ™ -A8 وهواة.
LINK-PP ------------ المورد المعين والداعم للنظام جزءا لا يتجزأ من Ti
يمكننا أيضا أن نجعل هذه الجزء رقم أدناه | |
| 11٬840٬425-2 | LPJK2064CNL |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2 والاتحاد الأوروبي | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-دق-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C ومنظمة الدول الأمريكية | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| 11840425-2 POE RJ45 موصل المتاحة من لينك ، PP | |
| اكتب PCB Mount | الظهور الثقب (THT) |
| عدد المنافذ | 1 و 2 و 4 منافذ و 2 × 1 قابلة للتكديس و 2 × 2 و 2 × 4 و 2 × 6 و 2 × 8 |
| درع و Unshield | متوفر في Shield و Unshield |
| نوع الموصل | RJ45 |
| بو | الطاقة عبر إيثرنت المتكاملة |
| المغناطيسية | المغناطيسي المتكامل |
| المغنطيسية السرعة | Magnetics 10 / 100Mbps و 1000 Mbps |
| التعبئة والتغليف | خيارات صينية |
| تبويب الموقع | تبويب وخيارات التبويب لأسفل |
| لون LED | اختياري |
| عدد المراكز | 8 و 10 المراكز أو غيرها |
| عدد الاتصالات | 8 و 10 اتصالات أو غيرها |
| بنفايات المتوافقة | نعم فعلا |
| درجة حرارة اللحام | 230 to 240 degr.C 5-10 SECONDS |
| لحام عالية درجة الحرارة الخيار | 260 degr.C 5-10 SECONDS |
| خيار درجة حرارة عالية | -40 إلى +85 درجة فهرنهايت |
| درجة حرارة التشغيل | من 0 إلى 70 درجة مئوية |

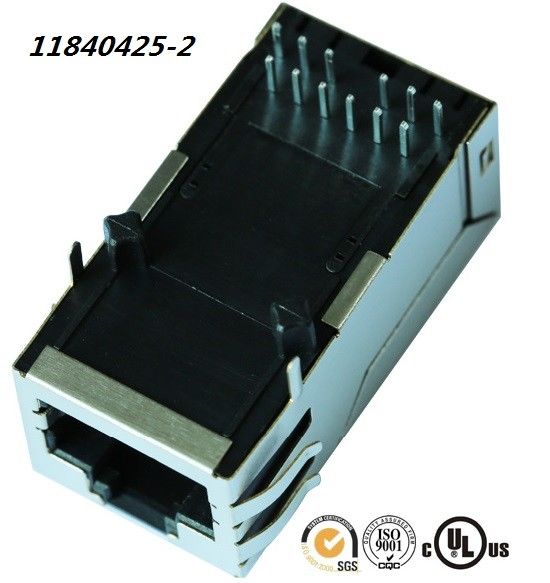

11840425-2 1x1 Mag45 (TM) Modelar جاك POE RJ45 موصل 4VG45 غيغابت ET حلبة تبويب أسفل LPJK2064CNL
11840425-2 1x1 Mag45 (TM) Modelar جاك POE RJ45 موصل 4VG45 غيغابت ET حلبة تبويب أسفل LPJK2064CNL
