تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 1-1840419-3
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: اختياري
وقت التسليم: في المخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
p / n: |
1-1840419-3 |
عبور P / N: |
LPJD1011BENL |
السرعة: |
10 / 100base-T |
الميناء: |
1X1 |
خيار الصمام: |
نعم / ز |
التدريع: |
محمي |
علامات EMI: |
لا.. |
تكوين الميناء: |
عمودي |
p / n: |
1-1840419-3 |
عبور P / N: |
LPJD1011BENL |
السرعة: |
10 / 100base-T |
الميناء: |
1X1 |
خيار الصمام: |
نعم / ز |
التدريع: |
محمي |
علامات EMI: |
لا.. |
تكوين الميناء: |
عمودي |

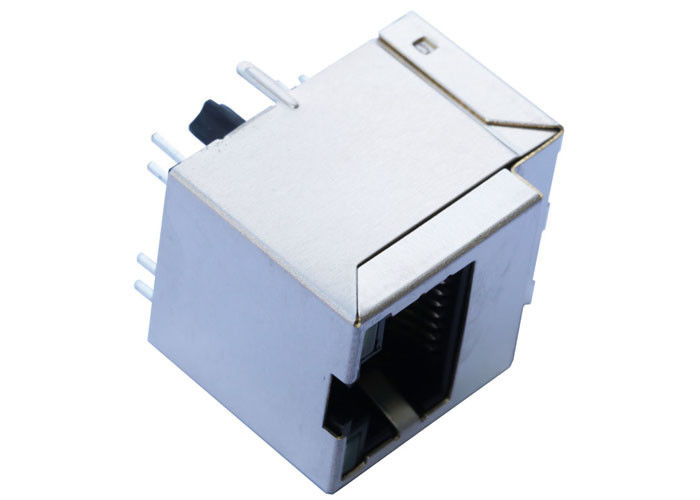

1-1840419-3 180 درجة RJ45 جاك الإناث للكاميرات IP LPJD1011BENL
تفاصيل سريعة:
يقدم RJ45 MagJack 1-1840419-3 ارتفاع أداء 10/100BASE-T Ethernet. هذه ICM متوافقة مع شبكات Ethernet الحالية وتتوافق مع جميع PHY الرئيسية ،بما في ذلك أحدث الرقائق في وضع التيار والجهدالتطبيقات المناسبة تشمل لوحات الأساسية ذات اللوحة الواحدة، أجهزة الكمبيوتر الشخصية الصناعية، الطابعات، بطاقات ابنة، أجهزة التحكم الصناعية، وأي تطبيقات تتطلب جهاز توصيل إيثيرن الرأسي.حيث أن مساحة مجلس الإدارة هي مكافأة.
ملاحظات:
دعم التطبيقات
مصممة للاستخدام في تطبيقات الشبكات مثل:
أجهزة SOHO (المكتب الصغير / المكتب المنزلي) بما في ذلك موديمات ADSL
تنفيذات الشبكة المحلية على اللوحة الأم (LOM)
محاور وتبديلات إيثيرنت
الامتثال للمعايير
متوافقة تماما معإيه إي إي 8023مواصفات الايثرنت
مواد الصلات
مواد السكن: PBT الحرارية + 30٪ ألياف الزجاج، UL94V-0 تصنيف
مواد الاتصال: الفوسفور البرونز C5210R-EH، سمك = 0.35 مم
مادة الدبوس: النحاس C2680R-H، سمك = 0.35 ملم
الدرع: سبيكة النحاس (النحاس H65Y) ، سمك = 0.2 ملم
طلاء الارتباط: طلاء بالذهب ≥ 6 ميكرو إنشات في منطقة الاتصال
ظروف اللحام
مناسبةلحام الموجات
درجة حرارة أقصى لذرة اللحام:265 درجة مئوية
أقصى مدة:خمس ثواني
المواصفات
| المعلم | المواصفات |
|---|---|
| نسبة الدوران (± 2٪) | TX = 1CT:1CT، RX = 1CT:1CT |
| الحثية (OCL) | 350 μH Min @ 100kHz، 0.1V، 8mA تعصب DC |
| خسارة الإدراج | -1.1 ديسيبل أقصى @ 0.1 ‰ 100 ميغاهرتز |
| خسارة العائد |
-18 ديسيبل دقيقة @ 0.530 ميغاهرتز -15.5 ديسيبل دقيقة @ 40 ميغاهرتز -13.6 ديسيبل دقيقة @ 50 ميغاهرتز -12 ديسيبيل دقيقة @ 60 ∼ 80 ميغاهرتز |
| الصوت المتقاطع | -40 ديسيبل Typ @ 0.1 ‰ 100 ميغاهرتز |
| رفض الوضع المشترك |
-50 ديسيبل Typ @ 0.1 ≈ 30 ميغاهرتز -40 ديسيبل Typ @ 3060 MHz -35 ديسيبل Typ @ 60 ‰ 100 ميغاهرتز |
| الجهد الاختباري لـ Hi-Pot | 1500 Vrms دقيقة |
| درجة حرارة العمل | 0°C إلى +70°C |
| رقم الجزء | 1-1840419-3 |
|---|---|
| عدد الموانئ | 1x1 |
| السرعة | 10/100BASE-T |
| ملف الطول | المعيار |
| مصباح LED | نعم.. |
| نوع LED | أصفر / أخضر (Y/G) |
| تكوين الميناء | عمودي |
| علامات التبويب لـ EMI | لا.. |
| نوع التثبيت | جبل ثقيل |
| الامتثال لـ RoHS | نعم.. |
ورقة بيانات LPJD1011BENL:
بيجل بون سوداء
LINK-PPRJ45 المرفق مصممة لبيجل بون سوداءمنأدوات تكساس
http://www.ti.com/tool/beaglebk#0
منصة تطوير منخفضة التكلفة ومفتوحة المصدر مدعومة من المجتمع لمطوري معالجات ARM® CortexTM-A8 ومهتمين.
LINK-PP ---- المورد المعين ومؤيد النظام المدمج لـ Ti
