تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 0826-1X1T-غ-و
وثيقة: LPJK6064AONL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50 قطعة
الأسعار: $1.05
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: NET30/60/90 يومًا، D/A، D/P، T/T
القدرة على العرض: 250000-320000 / شهر
رقم الجزء: |
0826-1X1T-GH-F |
نوع المنتج: |
وحدة الموصل المتكاملة (ICM) |
سرعة الإيثرنت: |
1000Base-t |
تكوين المنفذ: |
منفذ واحد، 1×1 |
قدرة بو: |
بو + 30 واط |
علامة التبويب RJ45: |
علامة تبويب لأعلى |
تصاعد: |
من خلال جبل ثقب |
تكوين LED: |
أوج/Y |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
علامات التبويب EMI: |
نعم |
الـ OCL: |
350 درجة مئوية كحد أدنى |
هيبوت: |
2250 فولت تيار مستمر |
رقم الجزء: |
0826-1X1T-GH-F |
نوع المنتج: |
وحدة الموصل المتكاملة (ICM) |
سرعة الإيثرنت: |
1000Base-t |
تكوين المنفذ: |
منفذ واحد، 1×1 |
قدرة بو: |
بو + 30 واط |
علامة التبويب RJ45: |
علامة تبويب لأعلى |
تصاعد: |
من خلال جبل ثقب |
تكوين LED: |
أوج/Y |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
علامات التبويب EMI: |
نعم |
الـ OCL: |
350 درجة مئوية كحد أدنى |
هيبوت: |
2250 فولت تيار مستمر |

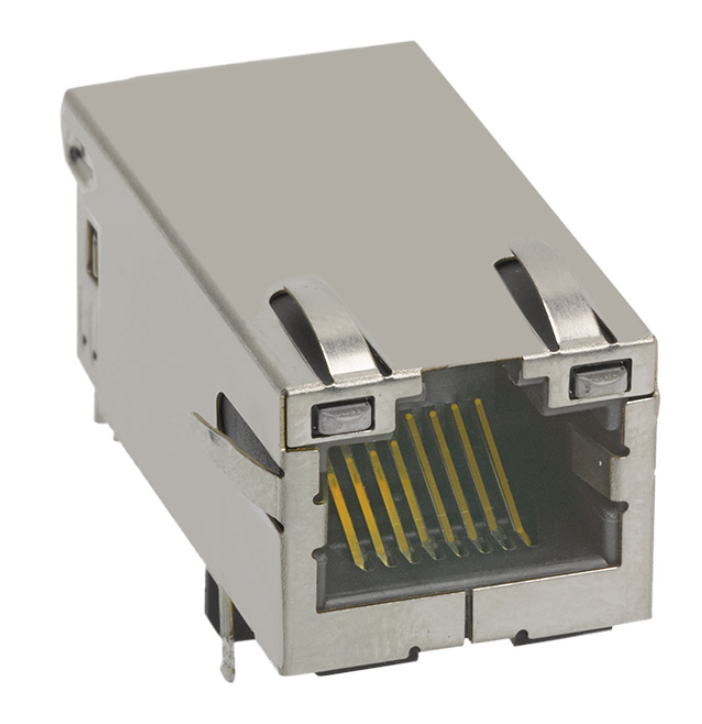

0826-1X1T-GH-Fعبارة عن وحدة موصل متكاملة لشبكة جيجابت إيثرنت (ICM) أحادية المنفذ (1 × 1) مصممة بمغناطيسات مدمجة والطاقة عبر إيثرنت بلس (PoE+)القدرات. متوافقة تماما معإيي 802.3atالمعايير، فإنه يسلم ما يصل إلى30 واط من الطاقة المستمرة (720 مللي أمبير @ 57 فولت تيار مستمر)مع الحفاظ على قويةعزل عازل 2250 فولت تيار مستمر.
تكوين في مساحة فعالةتبويب لأعلى، من خلال ثقبعامل الشكل مع مصابيح LED ثنائية اللون، يعمل بشكل موثوق عبر نطاق درجة حرارة ممتد-40 درجة مئوية إلى +85 درجة مئويةمما يجعلها الخيار الأول لبوابات إنترنت الأشياء الصناعية، وكاميرات أمان IP، ونقاط الوصول اللاسلكية عالية الطاقة (WAPs)، ومنصات الحوسبة المدمجة
| المعلمة | قيمة | ملاحظات هندسية / مرجع |
| رقم القطعة (MPN) | 0826-1X1T-GH-F | مراجعة الرسم: القس د |
| تكوين المنفذ | 1x1 (منفذ واحد)، علامة التبويب لأعلى | ملف تعريف الارتفاع القياسي |
| معدل بيانات إيثرنت | 10/100/1000BASE-T (جيجابت) | 4-زوج محول متوازن |
| نوع التركيب | حامل من خلال الفتحة (THT) | لحام الموجة: الذروة 260 درجة مئوية كحد أقصى (≥ 10 ثوانٍ) |
| مواد الإسكان | البلاستيك الحراري PA، أسود | تصنيف القابلية للاشتعال UL 94V-0 |
| تصفيح الاتصال | 50 بوصة من الذهب الصلب أكثر من 30 بوصة من النيكل | يتوافق مع قواعد ولوائح لجنة الاتصالات الفيدرالية (FCC). |
| التدريع | سبائك النحاس، مطلية بالنيكل | علامات تبويب EMI المتكاملة (الأصابع) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية | ممتدة / درجة الحرارة الصناعية |
| شهادات الوكالة | تم التعرف على UL (الملف رقم E196366 وE169987) | متوافق مع RoHS |
| متري | مواصفة | الامتثال / حالة الاختبار |
| تصنيف بو | PoE+ (متوافق مع IEEE 802.3at) | توصيل طاقة يصل إلى 30 وات |
| التقييم الحالي المستمر | 720 مللي أمبير كحد أقصى. @ 57 فولت تيار مستمر | تيار خط تيار مستمر متوازن |
| ذروة الاندفاع الحالي | 1.2 ماكس. @ 57 فولت تيار مستمر | المدة: 200 مللي ثانية |
| عزل عازل (هيبوت) | 2250 فولت تيار مستمر | تم اختبار الإنتاج بنسبة 100% (IEEE 802.3) |
| نسبة الدوران (TP1 إلى TP4) | 1 قيراط : 1 قيراط ± 2% | المتطابقة عبر جميع القنوات 4 |
| محاثة الدائرة المفتوحة (OCL) | 350 درجة مئوية دقيقة. | 100 كيلو هرتز، 100 مللي فولت، 11 مللي أمبير في انحياز التيار المستمر |
| فقدان الإدراج |
0.1 ميجا هرتز - 1.0 ميجا هرتز: -1.1 ديسيبل كحد أقصى 1.0 ميجا هرتز - 65 ميجا هرتز: -0.8 ديسيبل كحد أقصى 65 ميجا هرتز - 100 ميجا هرتز: -1.0 ديسيبل كحد أقصى 100 ميجا هرتز - 125 ميجا هرتز: -1.2 ديسيبل كحد أقصى |
يتجاوز مواصفات سلامة إشارة جيجابت |
| خسارة العودة (الحد الأدنى) |
0.5 ميجا هرتز - 40 ميجا هرتز: -18 ديسيبل 40 ميجا هرتز - 100 ميجا هرتز: -[12 - 20 · سجل (f/80 ميجا هرتز)] ديسيبل |
مطابقة 100 Ω الخطوط التفاضلية |
| رفض CM إلى CM | -30 ديسيبل دقيقة. (100 كيلو هرتز – 100 ميجا هرتز) | تصفية الوضع المشترك |
| رفض CM إلى DM | -35 ديسيبل دقيقة. (100 كيلو هرتز – 100 ميجا هرتز) | الحديث المتبادل وقمع الإشعاع |
| مؤشر | لون | نوع الجهد إلى الأمام. | الطول الموجي المسيطر | تخصيص الدبوس والقطبية |
| مؤشر LED 1 (يسار) | أصفر | 2.1 فولت | 590 نانومتر | الدبوس 17 (+) / الدبوس 18 (-) |
| LED 2 (يمين) | البرتقالي | 2.0 فولت | 610 نانومتر | الدبوس 19 (+) / الدبوس 20 (-) |
| LED 2 (يمين) | أخضر | 2.2 فولت | 570 نانومتر | دبوس 19 (-) / دبوس 20 (+) (ثنائي اللون) |
اليستخدم 0826-1X1T-GH-F تركيب PCB من خلال الفتحةمع أعلامة التبويب لأعلىتكوين RJ45 وملف تعريف الارتفاع القياسي. يوفر الرسم الميكانيكي مخططًا كاملاً للموصل، ومواضع الأطراف، وهندسة التركيب، وتوصية فتح اللوحة، وأبعاد الرصاص.
تتضمن التفاصيل الميكانيكية المهمة الموضحة في الرسم ما يلي:
| الميزة الميكانيكية | معلومات الرسم |
|---|---|
| تصاعد | من خلال هول |
| اتجاه المنفذ | علامة التبويب لأعلى |
| حساب تعريفي | معيار |
| مرجع عرض الموصل | 0.500 بوصة [12.70 ملم] |
| مرجع الطول الكلي للموصل | 1.290 بوصة [32.77 ملم] |
| مرجع الارتفاع الأمامي | 0.642 بوصة [16.31 ملم] |
| مرجع الارتفاع المتعلق بثنائي الفينيل متعدد الكلور | 0.536 بوصة [13.61 ملم] |
| عرض فتح اللوحة المقترح | 0.672 بوصة [17.07 ملم] |
| ارتفاع فتح اللوحة المقترح | 0.551 بوصة [14.00 ملم] |
| عمق/مرجع فتح اللوحة المقترحة | 0.080 بوصة [2.03 ملم] |
يجب التعامل مع هذه الأبعاد كمراجع رسم وفحصها وفقًا لأحدث رسم تم التحكم فيه قبل أدوات الإنتاج أو إصدار ثنائي الفينيل متعدد الكلور.
تم تصميم 0826-1X1T-GH-F من أجلتتطلب تطبيقات Gigabit Ethernet ذات منفذ واحد مغناطيسات مدمجة وقدرة PoE+.
تشمل مجالات التطبيق النموذجية ما يلي:
بالنسبة لأجهزة الشبكة التي تعمل بتقنية Ethernet حيث يلزم دمج واجهة RJ45 والمغناطيسات في مكون واحد مثبت على PCB.
يدعم نطاق التشغيل من -40 درجة مئوية إلى +85 درجة مئوية التطبيقات المعرضة لظروف درجة الحرارة المحيطة الأوسع.
يعد تكوين المنفذ الفردي 1 × 1 مناسبًا للوحات المدمجة وأنظمة الشبكات التي تتطلب واجهة Ethernet مدمجة مدمجة.
يكون مفيدًا عندما يكون اتصال 1000BASE-T، وإمكانية PoE، ومصابيح LED الخاصة بالحالة، والتجميع عبر الفتحة جزءًا من متطلبات الأجهزة.
مناسب للأجهزة المتصلة التي تتطلب واجهة Gigabit Ethernet القياسية مع مغناطيسات مدمجة.
عند تقييم المصادر الثانوية أو التخفيف من اختناقات سلسلة التوريد، قارن بين البدائل الوظيفية والمتوافقة مع الدبوس التالية:
| الشركة المصنعة | رقم الجزء البديل | سرعة | معيار بو | ملاحظة التوافق المنسدلة |
| بيل فيوز | 0826-1X1T-GH-F | 1 جيجابايت | بو + (30 واط) | خط الأساس الأصلي MPN |
| نبض الالكترونيات | JXK0-0115NL /JK0-0177NL |
1 جيجابايت | بو + (30 واط) | مباراة وظيفية. تحقق من جهد LED الأمامي ودرجة البصمة المركزية. |
| وورث الكترونيك | 7499111440 | 1 جيجابايت | بو + (30 واط) | متوافق مع دبوس إلى دبوس بنسبة 100%؛ تحقق من تحديد موضع الإصبع الزنبركي للوحة EMI. |
| هالو للإلكترونيات | HFJ11-1G48ERL | 1 جيجابايت | بو + (30 واط) | متوافق مع درجة الحرارة الممتدة؛ مراجعة هندسة تتبع التتبع. |
ج: نعم. يتوافق 0826-1X1T-GH-F تمامًا مع الإصدارات السابقة مع شبكات بيانات Ethernet القياسية 10/100/1000BASE-T. إذا لم يكن PoE مطلوبًا، فما عليك سوى ترك دبابيس الحنفية المركزية (VC1 – VC4: الدبابيس 13 و14 و15 و16) غير متصلة (عائمة) باستخدام منصات PCB المعزولة.
ج: تم تصميم 0826-1X1T-GH-F من أجل PoE+ (IEEE 802.3at)، ويتميز بملفات مغناطيسية مع مقاومة منخفضة للتيار المستمر (DCR) ومقاييس سلكية معززة قادرة على حمل تيار مستمر متوازن مستمر بقدرة 720 مللي أمبير (حتى 30 وات) بدون تشبع مغناطيسي، مقارنة بحد PoE القياسي البالغ 350 مللي أمبير (15.4 وات).
ج: إن غلاف الموصل مصبوب من اللدائن الحرارية ذات درجة الحرارة العالية (UL 94V-0). مواصفات اللحام بموجة الذروة الموصى بها هي 260 درجة مئوية كحد أقصى لمدة لا تتجاوز 10 ثوانٍ.
ج: LED 1 (يسار) هو صمام ثنائي أصفر اللون يتم تشغيله عبر الدبابيس 17 (+) و18 (-). LED 2 (يمين) عبارة عن مجموعة ثنائية القطب ثنائية اللون (برتقالي/أخضر): يؤدي تطبيق جهد إيجابي على Pin 19 إلى إضاءة اللون البرتقالي، بينما يؤدي تطبيق جهد إيجابي على Pin 20 إلى إضاءة اللون الأخضر. السحب الحالي النموذجي هو 20 مللي أمبير.
