تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: RoHS,Reach,SGS, UL,ISO9001
رقم الموديل: LPJ0009GDNL
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: 50PCS / صينية، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
تخصيص: |
11A053-5722-00 |
أي جزء: |
LPJ0009GDNL |
إيثرنت: |
10/100 قاعدة |
المصابيح: |
الأخضر الأصفر |
Apllication: |
الطاقة عبر الإيثرنت |
عينات: |
متاح |
تخصيص: |
11A053-5722-00 |
أي جزء: |
LPJ0009GDNL |
إيثرنت: |
10/100 قاعدة |
المصابيح: |
الأخضر الأصفر |
Apllication: |
الطاقة عبر الإيثرنت |
عينات: |
متاح |

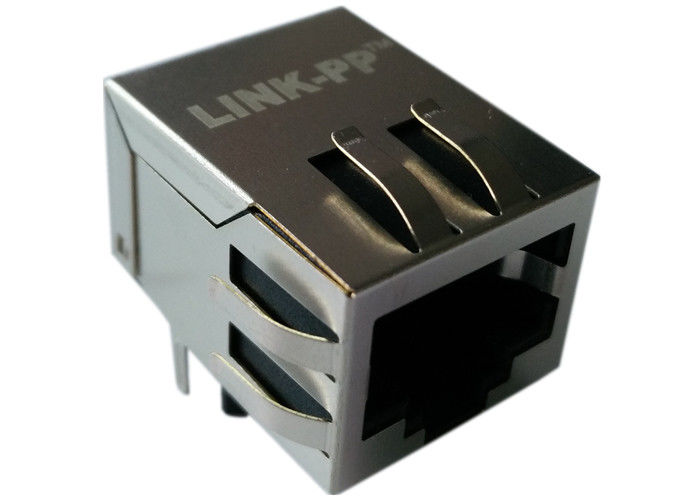

منفذ واحد RJ45 موصل مع 10/100 Base-T Integrated Magnetics ، أصفر / أخضر LED ، Tab لأسفل ، RoHS | |
LINK-PP رقم الجزء | LPJ0009GDNL |
رقم الجزء الآخر | 11A053-5722-00 |
تطبيق لان | ايثرنت (NoN PoE) |
AutomDX | نعم فعلا |
Bst Circuit | نعم فعلا |
التكوين RX | T، C |
التكوين TX | T، C |
الاتصال منطقة التزاوج التصفيحات | GOLD 6u "/ 15u" / 30u " |
النوى لكل ميناء | 4 |
الثنائيات | لا ديودات |
خيار الصمام | الأخضر الأصفر |
مزلاج | TAB DOWN |
عدد المنافذ | 1X1 |
PCB | FR4 |
PCB جبل زاوية | دخول الجانب |
ثنائي الفينيل متعدد الكلور الاحتفاظ بالبريد | تي بوست |
ارتفاع الحزمة (بوصة) | 0.528 |
ارتفاع الحزمة (مم) | 13.40 |
طول الحزمة (بوصة) | 0.839 |
طول الحزمة (مم) | 21.30 |
عرض الحزمة (بوصة) | 0.626 |
عرض الحزمة (مم) | 15.90 |
نوع الدبوس | THT SOLDER |
بنفايات المتوافقة | YES-RoHS-5 مع الإعفاء من الرصاص في الجندي |
بحث | نعم فعلا |
درع EMI علامات التبويب | بدون |
سرعة | 10/100 BASE-T |
درجة الحرارة | 0 إلى 70 ℃ |
يتحول نسبة RX | 1CT: 1CT |
يحول نسبة TX | 1CT: 1CT |
المواصفات الكهربائية @ 25 ℃
1. معدل القطر: 1ct: 1ct
2.OCL (100KHz ، 0.1Vrms ، 8mA): 350uH Min
فقدان 3.Insertion:
0.1-100 ميجاهرتز: -1.1dB كحد أقصى
4. خسارة العودة:
0.5-30 ميجاهرتز: -18dB مين
40 ميجاهرتز: - 15.5 ديسيبل مين
50 ميجاهرتز: - 13.6dB دقيقة
60-80 ميغاهرتز: -12dB مين
5. عبر الحديث:
0.1-100 ميجاهرتز: -40dB Typ
6. رفض الوضع العادي:
0.1-30MHz: -50dB Typ
30-60 ميغاهرتز: -40dB Typ
60-100 ميجا هرتز: -35dB Typ
7. العزلة: 1500vrms
8. درجة حرارة التشغيل: 0 ℃ TO 70 ℃.
المتطلبات العامة
1 التأهيل:
يجب أن تكون الوصلات الموضوعة تحت هذه المواصفة قادرة على تلبية اختبار التأهيل
المتطلبات المحددة هنا.
2 المادة:
2.1 مساكن بلاستيكية: UL94V-0
2.2 اتصالات: سبائك النحاس
2.3 الدرع: سبائك النحاس
3 الانتهاء:
3.1 اتصالات: الذهب مطلي بشكل انتقائي
3.2 اتصالات: النيكل مطلي في كل مكان
3.3 الرسم المرجعي للعميل لجهات اتصال اللحيم
3.4 درع: القصدير أو النيكل مطلي في كل مكان
4 التصميم والبناء:
تكون الوصلات من التصميم والبناء والأبعاد المادية كما هو محدد في
رسم المنتج المطبقة و TIA 1096. في حالة وجود تعارض بين هذه المواصفات و
رسومات المنتج ، يجب أن تأخذ الأسبقية. 50 دقيقة (1.27 مم) مطلية بالذهب
موصلات متوافقة مع مواصفات TIA 1096.
5 فحص المنتج:
يجب أن تلبي الوصلات جميع الأبعاد المحددة لرسومات المنتج والتصنيع الداخلي
المعايير. لن يكون هناك أي دليل على التكسير أو التقطيع أو التلوث أو الأجزاء المفككة عندما
تفتيشها ، دون التكبير ، للعين دون مساعدة.
6 تصنيفات:
6.1 الحالي: 1.5 أمبير كحد أقصى عند 25 درجة مئوية
6.2 الجهد الكهربائي: 150 VAC كحد أقصى
7 الحد الأدنى لعدد عمليات التزاوج / عدم التملك:
7.1 مستوى الأداء 1: 750 دورة
7.2 مستوى الأداء 2: 2500 دورة
8 الحد الأدنى من إعادة إنهاء الكبلات:
8.1 الرجوع إلى الرسومات التطبيق
زبون أساسي
تصميم لتي ، إنتل ، سامسونج ، فلوك ، جبيل ، فلكسترونيكس ، السرو ، فريسكالي ، EKF .......
تطبيقات للمستخدم النهائي
تستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، صناديق فك التشفير المعقدة ، إعداد بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول بوابة الحدود ، مفتاح إيثرنت سريع ...
ميزة تنافسية
تجربة إنتاج 18 سنة ،
2600 موظف ،
اختبار 100 ٪
وقت التسليم مرنة
تطبيق EMS
المدمج في الكلور الجمعية مرنة؛ تجميع الكلور المرنة جامدة؛ Microelectronic ، فليب رقاقة. Microelectronic ، رقاقة على متن؛ الجمعية الضوئية RF / Wireless Assembly من خلال الجمعية حفرة. تركيب السطح تجميع النظام الدوائر المطبوعة مجلس الجمعية
