تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 7498011122
شروط الدفع والشحن
الحد الأدنى لكمية: 72 قطعة، 576 قطعة
الأسعار: Supportive & Discounted
تفاصيل التغليف: صينية = 72 قطعة ، كرتون = 576 قطعة
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
رقم الجزء: |
7498011122 |
مسلسل: |
وي-RJ45 لان |
الصليب وورقة البيانات: |
LPJ19911ADNL |
طَرد: |
التثبيت على السطح (SMT) |
التطبيقات: |
10/100base-t |
اختبار هيبوت: |
2250 فولت تيار مستمر 1 دقيقة. |
نطاق درجة الحرارة الصناعية: |
-40 درجة مئوية إلى +85 درجة مئوية |
عينات مجانية: |
متاح |
رقم الجزء: |
7498011122 |
مسلسل: |
وي-RJ45 لان |
الصليب وورقة البيانات: |
LPJ19911ADNL |
طَرد: |
التثبيت على السطح (SMT) |
التطبيقات: |
10/100base-t |
اختبار هيبوت: |
2250 فولت تيار مستمر 1 دقيقة. |
نطاق درجة الحرارة الصناعية: |
-40 درجة مئوية إلى +85 درجة مئوية |
عينات مجانية: |
متاح |

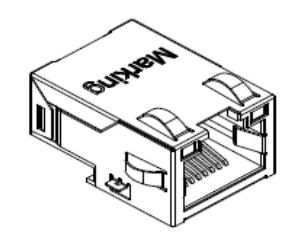

7498011122 (WE-RJ45LAN): مكبس SMT 10/100BASE-T RJ45 ذو منفذ واحد مع محول LAN متكامل ، 350μH OCL ، Auto-MDIX ، -40 إلى + 85 °C.
...7498011122(WE-RJ45LAN) هو 1-الموانئ، سطحرابط 10/100BASE-T RJ45 مع محول LAN متكامل(مغناطيسي + رابط) ، وهو قادر على أوتو-MDIX، ومُحسّنة لجميع SMT / reflow،وبنيت مع مغناطيسية الفيريت والدرع القوي لترابطات إيثيرنت موثوقة على المضمنات، مجلس الصناعة والاتصالات.
|
رقم الجزء |
المصنع رقم الجزء |
المصنع |
الوصف |
|
7498011122 (المتغيرات: 7498011122AR / 7498011122R ، اختبار ما بعد) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
الموانئ |
درجة حرارة العمل |
التطبيقات |
التثبيت |
|
1X1 |
-40 °C إلى +85 °C |
10/100BASE-T (IEEE 802.3u) ، قادر على Auto-MDIX. |
SMT / حافة اللوحة (التوجه الزاوية اليمنى) |
|
|
|||
|
التوجيه |
الإنهاء |
لون LED |
الحماية |
|
زاوية 180 درجة (على اليمين) |
الحامية |
و/غ |
محمي |
|
الخصائص الرئيسية
|
|||
المواصفات الكهربائية
(ظروف الاختبار: HP/Agilent 4395A، 25 °C، الرطوبة ~ 33%)
| المعلم | القيمة | الملاحظات / ظروف الاختبار |
|---|---|---|
| حثية الدائرة المفتوحة (OCL) | 350 ميكرو ساعة دقيقة | 100 كيلو هرتز / 100 ميف @ 8 مآ حيز التيار المستمر. |
| نسبة الدوران | 1:1 (Tx)/1:1 (Rx)± 2% | 100 كيلو هرتز / 100 ميلو فولت |
| خسارة الإدراج (IL) | ≤ -1.0 ديسيبل | 1 ‰ 100 ميغاهرتز (أكثر). |
| خسارة العائد (RL) | ≥ -18 ديسيبل(130 ميه ز)≥ -14 ديسيبل(3060 ميه ز)≥ -12 ديسيبل(6080 ميغاهرتز)≥ -10 ديسيبل(80-100 ميغاهرتز) | نطاقات التردد لكل ورقة بيانات. |
| رفض الوضع المشترك (CMR) | ≥ -40 ديسيبل(130 ميه ز)≥ -37 ديسيبل(3060 ميه ز)≥ -35 ديسيبل(60~100 ميه ز) | ارتفاع CMR يساعد أداء EMI. |
| الصوت المتقاطع (CT) | ≤ -35 ديسيبل(1 ‰ 100 ميغاهرتز) | أداء ماج جاك نموذجي لـ 10/100BASE-T. |
| الديليكتريك / هيبوت | 2250 VDC / 1 دقيقة(اختبار الشركة المصنعة بين المسامير المحددة) | انظر ورقة البيانات للحصول على نقاط اختبار دقيقة. |
