تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO9001,SGS,UL,CE,REACH
رقم الموديل: HFJ11-RP26E-L12RL
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.85
تفاصيل التغليف: مجموعة: 60 pcs في 1 صينية, 22 صينية في 1 علبة, أيّ يكون 37*30*30 cm, 10 kgs (1320 pcs) من كلّ علبة
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
رقم القطعة: |
HFJ11-RP26E-L12RL |
تخصيص: |
HFJ11-RP26E-L12RL |
عبر ورقة البيانات: |
LPJ0104GENL |
تطبيق: |
10 / 100Base-T Rj45 |
Munafactuer الأصلي: |
LINK-PP |
تطبيق المشروع: |
تصميم لوحة ثنائي الفينيل متعدد الكلور |
رقم القطعة: |
HFJ11-RP26E-L12RL |
تخصيص: |
HFJ11-RP26E-L12RL |
عبر ورقة البيانات: |
LPJ0104GENL |
تطبيق: |
10 / 100Base-T Rj45 |
Munafactuer الأصلي: |
LINK-PP |
تطبيق المشروع: |
تصميم لوحة ثنائي الفينيل متعدد الكلور |

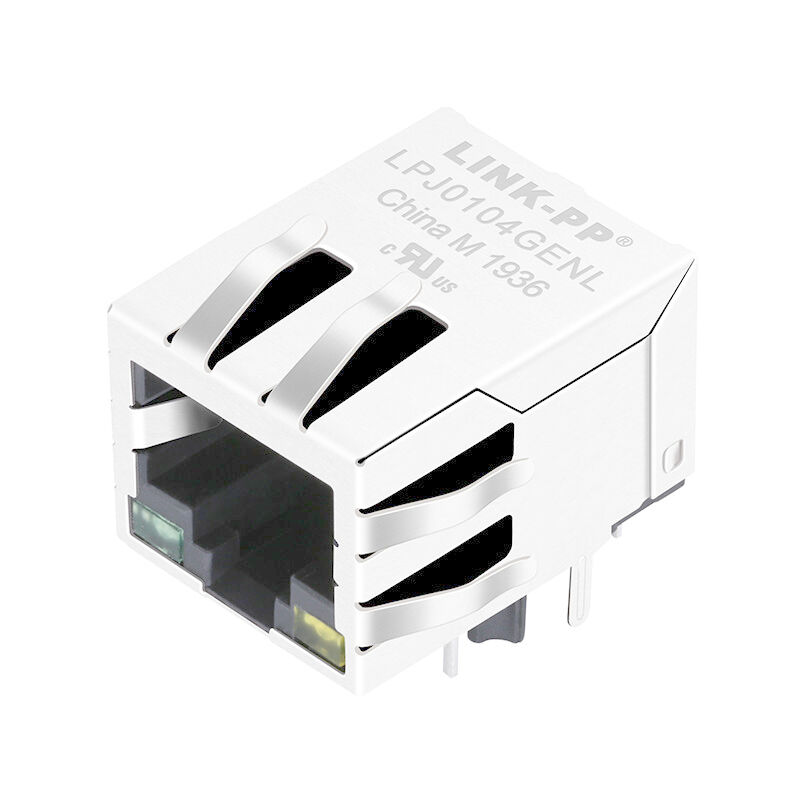

منفذ واحد RJ45 موصل مع 10/100 Base-T المتكاملة المغانط و PoE ، أخضر / أصفر LED ، تبويب لأسفل ، بنفايات | |
LINK-PP رقم الجزء | LPJ0104GENL |
هالة الجزء رقم | HFJ11-RP26E-L12RL |
تطبيق لان | ETHERNET (بو) |
AutomDX | نعم فعلا |
Bst Circuit | نعم فعلا |
التكوين RX | T، C |
التكوين TX | T، C |
الاتصال منطقة التزاوج التصفيحات | GOLD 6u "/ 15u" / 30u " |
النوى لكل ميناء | 4 |
الثنائيات | لا ديودات |
خيار الصمام | أخضر / أصفر |
مزلاج | TAB DOWN |
عدد المنافذ | 1X1 |
PCB | FR4 |
PCB جبل زاوية | دخول الجانب |
ثنائي الفينيل متعدد الكلور الاحتفاظ بالبريد | تي بوست |
ارتفاع الحزمة (بوصة) | 0.531 |
ارتفاع الحزمة (مم) | 13.50 |
طول الحزمة (بوصة) | 0.839 |
طول الحزمة (مم) | 21.30 |
عرض الحزمة (بوصة) | 0.626 |
عرض الحزمة (مم) | 15.90 |
نوع الدبوس | THT SOLDER |
بنفايات المتوافقة | YES-RoHS-5 مع الإعفاء من الرصاص في الجندي |
بحث | نعم فعلا |
درع EMI علامات التبويب | مع |
سرعة | 10/100 BASE-T |
درجة الحرارة | 0 إلى 70 ℃ |

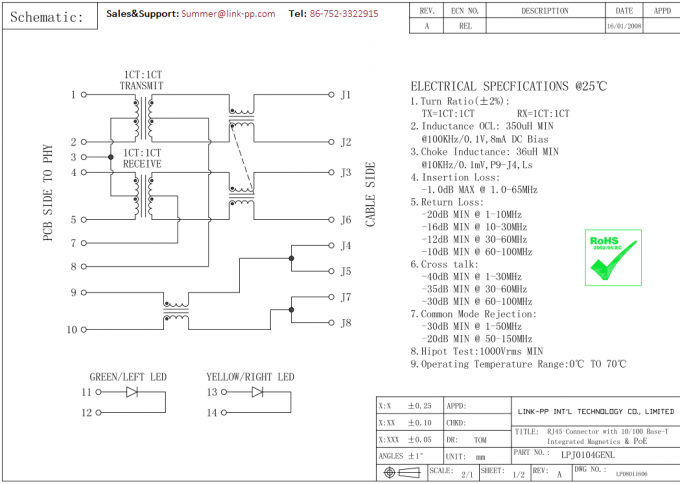

يتحول نسبة RX | 1CT: 1CT |
يحول نسبة TX | 1CT: 1CT |

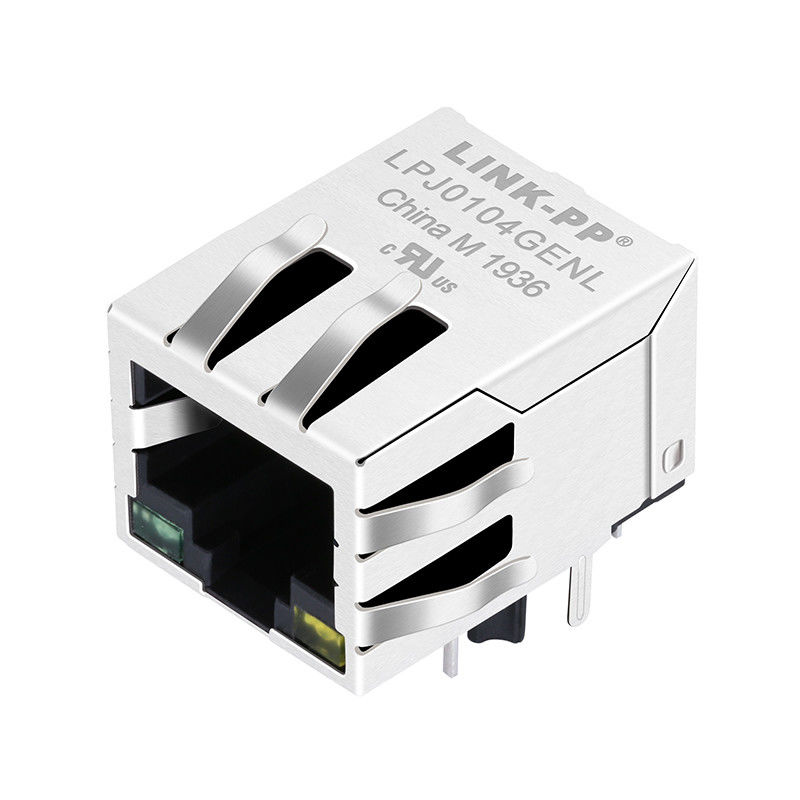

HFJ11-RP26E-L12RL POE RJ45 Connector LPJ0104GENL 10 / 100Base-T FastJack CCTV
المتطلبات العامة
1 التأهيل:
يجب أن تكون الوصلات الموضوعة تحت هذه المواصفة قادرة على تلبية اختبار التأهيل
المتطلبات المحددة هنا.
2 المادة:
2.1 مساكن بلاستيكية: UL94V-0
2.2 اتصالات: سبائك النحاس
2.3 الدرع: سبائك النحاس
3 الانتهاء:
3.1 اتصالات: الذهب مطلي بشكل انتقائي
3.2 اتصالات: النيكل مطلي في كل مكان
3.3 الرسم المرجعي للعميل لجهات اتصال اللحيم
3.4 درع: القصدير أو النيكل مطلي في كل مكان

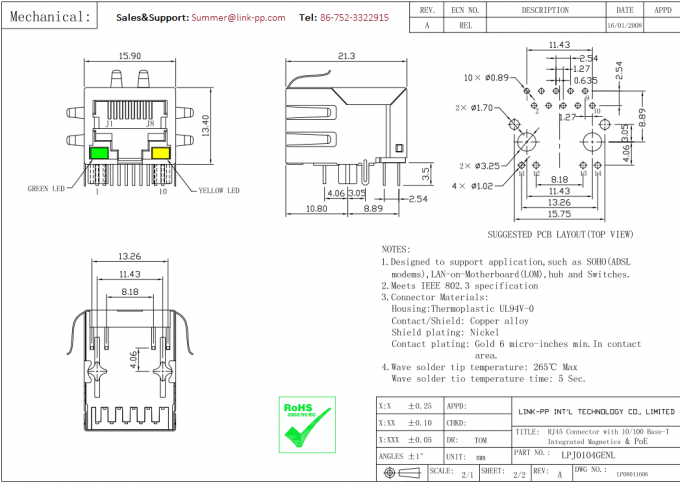

4 التصميم والبناء:
تكون الوصلات من التصميم والبناء والأبعاد المادية كما هو محدد في
رسم المنتج المطبقة و TIA 1096. في حالة وجود تعارض بين هذه المواصفات و
رسومات المنتج ، يجب أن تأخذ الأسبقية. 50 دقيقة (1.27 مم) مطلية بالذهب
موصلات متوافقة مع مواصفات TIA 1096.
5 فحص المنتج:
يجب أن تلبي الوصلات جميع الأبعاد المحددة لرسومات المنتج والتصنيع الداخلي
المعايير. لن يكون هناك أي دليل على التكسير أو التقطيع أو التلوث أو الأجزاء المفككة عندما
تفتيشها ، دون التكبير ، للعين دون مساعدة.
6 تصنيفات:
6.1 الحالي: 1.5 أمبير كحد أقصى عند 25 درجة مئوية
6.2 الجهد الكهربائي: 150 VAC كحد أقصى
7 الحد الأدنى لعدد عمليات التزاوج / عدم التملك:
7.1 مستوى الأداء 1: 750 دورة
7.2 مستوى الأداء 2: 2500 دورة
8 الحد الأدنى من إعادة إنهاء الكبلات:
8.1 الرجوع إلى الرسومات التطبيق
زبون أساسي
تصميم لتي ، إنتل ، سامسونج ، فلوك ، جبيل ، فلكسترونيكس ، السرو ، فريسكالي ، EKF .......
تطبيقات للمستخدم النهائي
تستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، صناديق فك التشفير المعقدة ، إعداد بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول بوابة الحدود ، مفتاح إيثرنت سريع ...
ميزة تنافسية
تجربة إنتاج 18 سنة ،
2600 موظف ،
اختبار 100 ٪
وقت التسليم مرنة
تطبيق EMS
المدمج في الكلور الجمعية مرنة؛ تجميع الكلور المرنة جامدة؛ Microelectronic ، فليب رقاقة. Microelectronic ، رقاقة على متن؛ الجمعية الضوئية RF / Wireless Assembly من خلال الجمعية حفرة. تركيب السطح تجميع النظام الدوائر المطبوعة مجلس الجمعية
