تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LP1188NL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.5-$1.2
تفاصيل التغليف: T&R
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
رقم الجزء: |
LP1188NL |
Munafactuer: |
لينك-PP |
يكتب: |
وحدة مغناطيسية إيثرنت 10/100base-T |
طَرد: |
16 دبوس مصلحة الارصاد الجوية |
أبعاد: |
الطول 12.80 ملم × العرض 8.89 ملم × الارتفاع 6.20 ملم |
مرحبا وعاء العزلة: |
1500 فولت |
العلامات التجارية المتوافقة: |
بلفيوز |
معدل البيانات: |
100-base-t |
عدد القنوات/الموانئ: |
أعزب |
بو: |
غير |
نوع التركيب: |
smt |
تدور النسبة: |
1:1 |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
LP1188NL |
Munafactuer: |
لينك-PP |
يكتب: |
وحدة مغناطيسية إيثرنت 10/100base-T |
طَرد: |
16 دبوس مصلحة الارصاد الجوية |
أبعاد: |
الطول 12.80 ملم × العرض 8.89 ملم × الارتفاع 6.20 ملم |
مرحبا وعاء العزلة: |
1500 فولت |
العلامات التجارية المتوافقة: |
بلفيوز |
معدل البيانات: |
100-base-t |
عدد القنوات/الموانئ: |
أعزب |
بو: |
غير |
نوع التركيب: |
smt |
تدور النسبة: |
1:1 |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

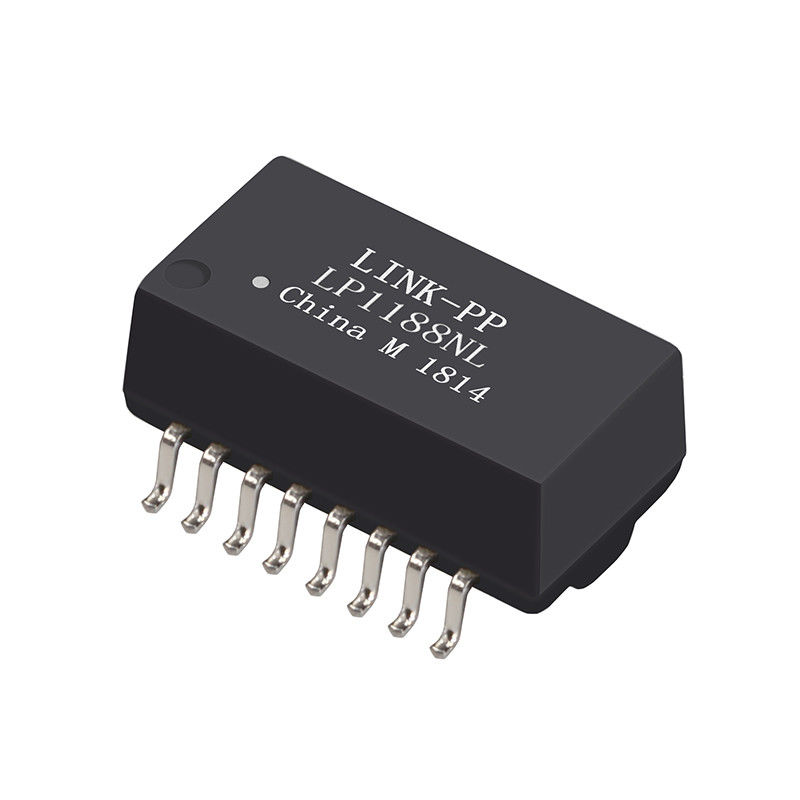

LP1188NL هي وحدة مغناطيسية عالية الأداء أحادية المنفذ لشبكة إيثرنت مصممة لدعم معدلات بيانات شبكة 10/100 Base-T . تقع في وحدة مدمجة 16-pin surface-mount (SMD)، وهي توفر العزل الجلفاني، ومطابقة المعاوقة، ووظائف سلامة الإشارة بين واجهة PHY لشبكة إيثرنت وواجهة كابل الزوج الملتوي. تم هندستها لتوفير الموثوقية في تطبيقات إيثرنت المدمجة والصناعية والاستهلاكية.
| البند | المعلمة | نموذجي / الحد |
|---|---|---|
| 1. نسبة اللفات (±3%) | TX | 1CT : 1CT |
| RX | 1CT : 1CT | |
| 2. OCL (الحث عند الدائرة المفتوحة) | ≥ 350 µH@100 kHz, 0.1 Vrms, 8 mA DC Bias | |
| 3. خسارة الإدخال | 0.1–100 MHz | ≤ 1.1 dB |
| 4. خسارة الإرجاع (dB MIN @100 Ω) | 30 MHz | ≥ 20 dB |
| 60 MHz | ≥ 14 dB | |
| 80 MHz | ≥ 11.5 dB | |
| 5. التداخل (dB MIN) | 30 MHz | ≥ 45 dB |
| 60 MHz | ≥ 40 dB | |
| 100 MHz | ≥ 35 dB | |
| 6. DCMR (dB MIN) | 30 MHz | ≥ 42 dB |
| 60 MHz | ≥ 37 dB | |
| 100 MHz | ≥ 33 dB | |
| 7. Hi-Pot | ≥ 1500 Vrms | |
| 8. درجة حرارة التشغيل | -40°C to +85°C |
|
