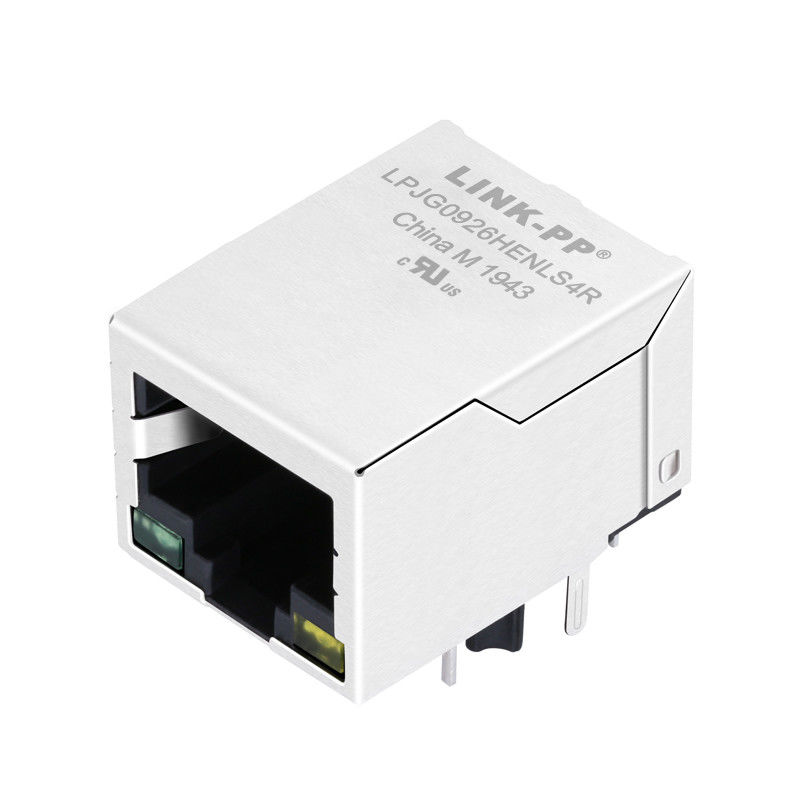

LPJG0926HENLS4R PoE + RJ45 رابط مع إعادة تدفق من خلال الثقب

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Link-pp

إصدار الشهادات: UL, Reach, RoHs, ISO19001, ISO14001

رقم الموديل: LPJG0926HENLS4R

وثيقة: LPJG0926HENLS4R.pdf

شروط الدفع والشحن

الحد الأدنى لكمية: 100PCS

الأسعار: $0.22 - $1.2

تفاصيل التغليف: شريط حمّال

وقت التسليم: حوالي 1-2 أسابيع

شروط الدفع: ترينيداد وتوباغو، NET30/60/90 يوما، ويسترن يونيون

القدرة على العرض: 10 ألف قطعة في الأسبوع

احصل على افضل سعر
إبراز:

رابط THR POE RJ45,THR RJ45 مع مغناطيس,1000Base-T المغناطيسية المتكاملة RJ45

,

THR RJ45 with Magnetics

,

1000Base-T Integrated Magnetics RJ45

نوع المنتجات:
رابط RJ45 مع 1000 قاعدة T مغناطيسية متكاملة
عدد المنافذ:
1X1
مزلاج:
أسفل
نوع التثبيت:
من خلال الثقب
PoE:
دعم بو +
السرعة:
10/100/1000 Base-t
علامات EMI:
بدون
خيار الصمام:
أخضر / أصفر
نطاق درجة حرارة العمل:
0 ℃ إلى 70 ℃
الطول (بوصة/مم):
0.837/21.25
عرض (بوصات/ملم):
0.627/15.93
الطول (بوصات/ملم):
0.524/13.30
نوع المنتجات:
رابط RJ45 مع 1000 قاعدة T مغناطيسية متكاملة
عدد المنافذ:
1X1
مزلاج:
أسفل
نوع التثبيت:
من خلال الثقب
PoE:
دعم بو +
السرعة:
10/100/1000 Base-t
علامات EMI:
بدون
خيار الصمام:
أخضر / أصفر
نطاق درجة حرارة العمل:
0 ℃ إلى 70 ℃
الطول (بوصة/مم):
0.837/21.25
عرض (بوصات/ملم):
0.627/15.93
الطول (بوصات/ملم):
0.524/13.30
LPJG0926HENLS4R PoE + RJ45 رابط مع إعادة تدفق من خلال الثقب

وصف LINK-PP Through-Hole Reflow:



توفر موصلات LINK-PP RJ45 مع المغناطيسات المدمجة أداءً ممتازًا وحماية من التداخل الكهرومغناطيسي لواجهات Ethernet. توفر مقابس RJ45 Ethernet هذه سرعات أداء 10/100/1000BaseT تصل إلى 10 جيجابت مع أو بدون إمكانات PoE/PoE+. العديد من تكوينات المنافذ 1xN و 2xN ونطاق درجة حرارة التشغيل الممتد من -40 درجة مئوية إلى +85 درجة مئوية، تجعل مقابس LINK-PP RJ45 مناسبة للاستخدام الصناعي. يوفر RJ45 المغناطيسي المدمج من السلسلة 0926 دبابيس THT للحام الموجي وإعادة التدفق. من بينها، يعتمد LPJG0926HENLS4R تقنية Through-Hole Reflow:



  • 1. مع مادة غلاف PA46+30%G.F الحرارية اللدائنية ذات نقطة انصهار عالية وامتصاص منخفض للرطوبة؛
  • 2. مع درجة حرارة إعادة تدفق قصوى تبلغ 250 درجة مئوية لمدة 5 ثوانٍ، مما يضمن أداء لحام مثاليًا؛
  • 3. مع دبابيس تمتد بطول 2.40 مم من سطح ثنائي الفينيل متعدد الكلور، يضمن LPJG0926HENLS4R فعالية لحام مثالية.
  • تتجنب LPJG0926HENLS4R من LINK-PP مشكلة عدم لحام نقاط اللحام التي تبعد أكثر من 1 مم عن الحافة الخارجية لـ RJ45 بشكل صحيح لأن حرارة إعادة التدفق لا تذيب معجون اللحام بالكامل؛
  • 4. يتميز LPJG0926HENLS4R أيضًا بثبات ميكانيكي أعلى من منتجات RJ45 المماثلة نظرًا للارتفاع الإضافي العالي، مما يسمح بتدفق هواء أفضل ومساحة كافية لمعجون اللحام؛
  • 5. تستخدم LINK-PP معجون لحام عالي اللزوجة في تطبيقات اللحام من خلال الفتحة (THR).


المواصفات الكهربائيةFICATIONS @25℃:

رقم القطعة

LPJG0926HENLS4R

نسبة الدوران (±5%)

Pri∶Sec = 1CT∶1CT

الحث OCL

350uH MIN @100KHz/0.1V,8mA DC Bias

120uH MIN @100KHz/0.1V,18mA DC Bias

فقدان الإدخال

-1.0dB MAX @1-100MHz

-1.2dB MAX @100-125MHz

فقدان العائد

-16dB MIN @1-40MHz

-12dB MIN @40-60MHz

-10dB MIN @60-80MHz

-8dB MIN @80-100MHz

التداخل

-30dB MIN @1-100MHz

الرفض من الوضع المشترك إلى الوضع المشترك

-30dB MIN @1-100MHz

تصنيف التيار/الجهد المستمر لدبابيس pse

720mA MAX @57VDC(مستمر)

عزل جانب PHY إلى جانب الخط

1500Vrms

درجة حرارة التشغيل

0℃ إلى 70℃

ملاحظات

1. مصمم لدعم التطبيقات، مثل SOHO (ADSL

مودم)، LAN-on-Motherboard (LOM)، المحور والمفاتيح.

2. يتوافق مع مواصفات IEEE802.3at.

3. مواد الموصل:

الغلاف: بلاستيك حراري PA46+30%G.F UL94V-0

الاتصال: فوسفور برونز C5210R-EH Thickness=0.35mm

الدبابيس: نحاس C2680R-H Thickness=0.35mm

الدرع: SUS 304-1/2H Thickness=0.2mm

طلاء التلامس: ذهب 6 ميكرو بوصة كحد أدنى في منطقة التلامس.

4. أقصى درجة حرارة لإعادة التدفق: 250℃، 5 ثوانٍ.

5. شهادة UL: رقم الملف E484635.



إعادة تدفق الأشعة تحت الحمراء:



التسخين المسبق:

درجة الحرارة (Ta-Tb): 150-200℃

الوقت (t1-t2): 60-180 ثانية

درجة حرارة التثبيت: 217℃

الوقت (TL): 60-150 ثانية

أقصى درجة حرارة (Tp): 250 (+0/-5℃)

الحد الأقصى للوقت (Tp): 5 ثوانٍ

متوسط السرعة: 3℃/S كحد أقصى

متوسط سرعة التبريد: 6℃/S كحد أقصى

من 25℃ إلى المنتجات خارج الفرن: 6 دقائق كحد أقصى

LPJG0926HENLS4R PoE + RJ45 رابط مع إعادة تدفق من خلال الثقب 0



التعبئة:



وحدة التعبئة: 100 قطعة/بكرة

طريقة التعبئة: شريط ناقل

وحدة الكرتون الخارجي: 600 قطعة/6 بكرات/صندوق

الوزن الصافي: 4.5 كجم

الوزن الإجمالي: 7 كجم
