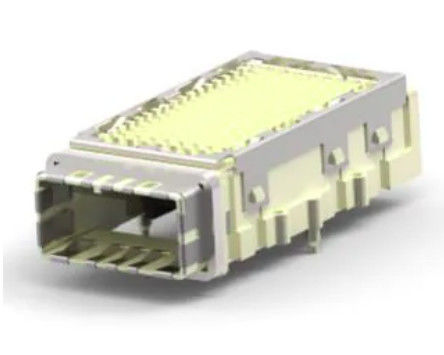

2149157-1 تجميع موصل CXP بحد أقصى 125 جيجابت/ثانية مع مشتت حراري

اكتشف مجموعة CXP RCPT Kit W/Heat Sink رقم 2149157-1، وهي مجموعة مقبس CXP محكمة الغلق بـ 84 موضعًا مع إنهاء ثقب ضاغط، ومعدل بيانات يبلغ 125 جيجابت في الثانية، واحتواء على التداخل الكهرومغناطيسي لتطبيقات الإشارات عالية الأداء.

الميزات الرئيسية لمجموعة قفص CXP بسرعة 125 جيجابت في الثانية رقم 2149157-1

• مجموعة مقبس CXP مع مشتت حراري مدمج
• 84 موضعًا، منفذ واحد، تكوين 1 × 1
• يدعم معدلات بيانات تصل إلى 125 جيجابت في الثانية
• بناء محكم لتحسين الحماية
• احتواء التداخل الكهرومغناطيسي مع حشية مطاطية
• إنهاء ثقب ضاغط لتثبيت آمن على لوحة الدوائر المطبوعة
• تصميم قياسي بارتفاع 14.37 ملم
• مادة الغلاف مصنفة UL 94V-0
• تعبئة في صواني لراحة الإنتاج

المواصفات الفنية:

المواصفات المادية والميكانيكية

• طلاء المنتج الأساسي: قصدير فوق نيكل
• مادة القفص: طلاء قصدير فوق نيكل
• مادة الغلاف: بوليمر الكريستال السائل (LCP) المصنف UL 94-0
• المركز (التباعد): 0.8 ملم [0.03 بوصة]
• سمك لوحة الدوائر المطبوعة الموصى به: 1.57 ملم [0.062 بوصة]
• تطبيق الدائرة: إشارة

تطبيقات قفص CXP رقم 2149157-1:

• بطاقات التحكم والخوادم
• مفاتيح الشبكة
• الموجهات
• التخزين المتصل مباشرة (DAS)
• شبكات التخزين المتصلة (SAN)
• التخزين المتصل بالشبكة (NAS)
• أجهزة التخزين

ملاحظات:

1. تم تصميم الموصلات للعمل في نطاق درجة حرارة من -40 درجة مئوية إلى 85 درجة مئوية [-40 درجة فهرنهايت إلى 185 درجة فهرنهايت].
2. تم تكوين مجموعة مقبس CXP خصيصًا للمنتجات المستخدمة في صناعة الاتصالات. لا تستخدم لتطبيقات واجهة المكونات الطرفية (PCI).
3. غلاف الموصل والقطع الصغيرة (الأجزاء التي تحمل نقاط التلامس ذات الدبوس المتوافق) هي بلاستيك حراري مصبوب، UL 94-V-0. جميع نقاط التلامس ذات الدبوس المتوافق في الموصل مصنوعة من سبيكة نحاسية مطلية بالنيكل؛ مطلية بالقصدير عند الرصاص ومطلية بالذهب أو ما يعادله من الذهب عند منطقة الواجهة. مجموعة الغلاف مصنوعة من الزنك المصبوب. سدادة الغبار مصنوعة من الزنك المصبوب.
4. قد يؤدي التعرض المطول للأشعة فوق البنفسجية إلى تدهور التركيب الكيميائي المستخدم في مادة الموصل.
5. يجب أن تظل مجموعة الموصل في حاوية الشحن حتى تكون جاهزة للاستخدام لمنع تشوه نقاط التلامس ذات الدبوس المتوافق وأعمدة التثبيت. يجب استخدام مجموعات الموصل أولاً بأول لتجنب تلوث التخزين الذي قد يؤثر سلبًا على الأداء.

​

أسئلة متكررة حول قفص CXP رقم 2149157-1

1. ما هو استخدام 2149157-1؟

يستخدم 2149157-1 كـ مجموعة مقبس CXP لتطبيقات الربط البيني للإشارات عالية السرعة في معدات الشبكات والاتصالات.

2. هل يتضمن 2149157-1 مشتت حراري؟

نعم. تأتي القطعة مع مشتت حراري، مما يساعد على دعم الإدارة الحرارية في بيئات التشغيل الصعبة.

3. هل 2149157-1 موصل محكم الغلق؟

نعم. هذه المجموعة المقبس محكمة الغلق، مما يساعد على تحسين الحماية وموثوقية النظام.

4. ما هو معدل بيانات 2149157-1؟

معدل البيانات الأقصى هو 125 جيجابت في الثانية.

5. ما نوع إنهاء لوحة الدوائر المطبوعة الذي يستخدمه؟

يستخدم إنهاء ثقب ضاغط لتثبيت آمن على لوحة الدوائر المطبوعة.
