تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJG0820GENL
وثيقة: LPJG0820GENL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: Supportive
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
رقم الجزء: |
LPJG0820GENL |
عائلة: |
المغناطيسي Rj45 |
العلامات التجارية المتوافقة: |
نبض |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
رقم الجزء: |
LPJG0820GENL |
عائلة: |
المغناطيسي Rj45 |
العلامات التجارية المتوافقة: |
نبض |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
1000Base-t |
بو: |
غير |
خيار الصمام: |
مع |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

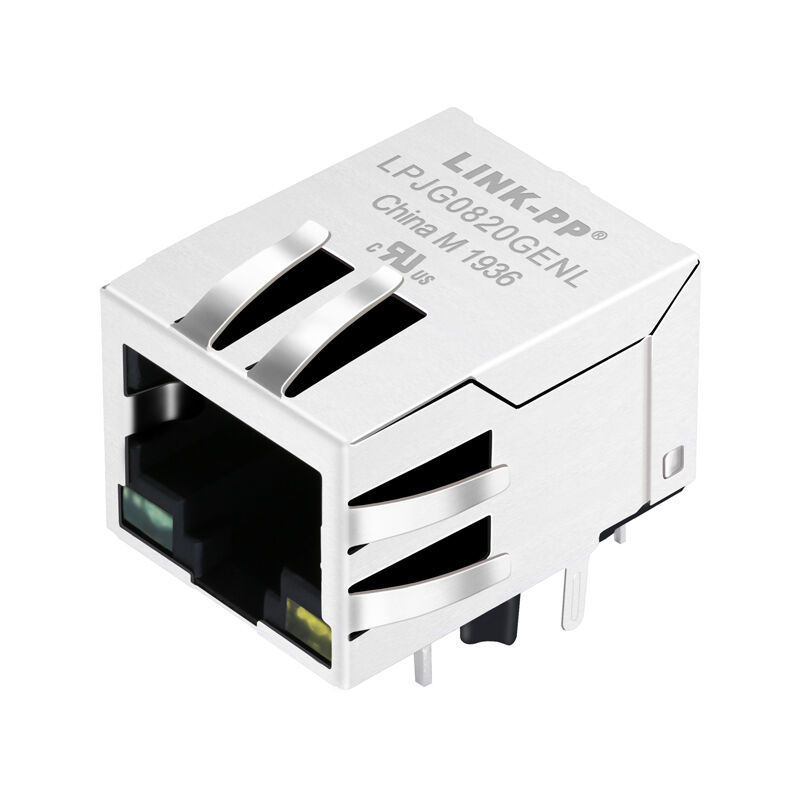

إن LPJG0820GENL الذي تم تصميمه بواسطة LINK-PP هو موصل RJ45 عالي الأداء أحادي المنفذ (1x1) مع مغناطيسات 1000Base-T مدمجة. تم تصميم موصل جيجابت هذا خصيصًا للتركيب بتقنية الفتحة (THT)، ويتميز بمزلاج قياسي وعلامات تبويب EMI مدمجة لتوفير حماية كهرومغناطيسية فائقة.
متوافق تمامًا مع معايير IEEE 802.3 وتوجيهات RoHS (2011/65/EU)، ويوفر LPJG0820GENL سلامة الإشارة وعزلها بشكل قوي. إنه مكون الشبكات المثالي لمعدات SOHO (مثل أجهزة مودم ADSL)، وتطبيقات LAN-on-Motherboard (LOM)، والمحاور، ومفاتيح Ethernet.
في25 درجة مئوية، يوفر LPJG0820GENL أداءً كهربائيًا مستقرًا لتطبيقات 1000Base-T Ethernet.
| المعلمة | مواصفة |
|---|---|
| نسبة الدوران | 1 قيراط: 1 قيراط (±2%) |
| محاثة الدائرة المفتوحة (OCL) | دقيقة. 350 uH عند 100 كيلو هرتز، 0.1 فولت، مع انحياز تيار مستمر بقدرة 8 مللي أمبير |
| فقدان الإدراج | -1.0 ديسيبل كحد أقصى @ 1.0-65 ميجا هرتز |
| خسارة العودة |
-20 ديسيبل دقيقة عند 1–10 ميجاهرتز؛ -16 ديسيبل دقيقة عند 10–30 ميجاهرتز؛ -12 ديسيبل دقيقة عند 30–60 ميجاهرتز؛ -10 ديسيبل دقيقة عند 60-100 ميجاهرتز |
| الحديث المتبادل |
-40 ديسيبل دقيقة عند 1–30 ميجاهرتز؛ -35 ديسيبل دقيقة عند 30–60 ميجاهرتز؛ -30 ديسيبل دقيقة عند 60-100 ميجاهرتز |
| رفض الوضع المشترك |
-30 ديسيبل دقيقة عند 1–50 ميجاهرتز؛ -20 ديسيبل دقيقة عند 50-150 ميجاهرتز |
| هيبوت | 1500 فولت كحد أدنى |
| سعة العزل الداخلي | 1000 بيكو فاراد / 2 كيلو فولت |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 70 درجة مئوية |
يتضمن LPJG0820GENL مؤشرات LED مزدوجة لرؤية واضحة للحالة:
| موقف الصمام | لون | ذروة الطول الموجي | الجهد الأمامي (IF = 20mA) |
|---|---|---|---|
| الصمام الأيسر | أخضر | 565 نانومتر | 1.8-2.6 فولت |
| الصمام الأيمن | أصفر | 585 نانومتر | 1.8-2.6 فولت |
خصائص LED إضافية:عكس التسرب الحالي:الأعلى. 10 ميكرو أمبير عند VR = 5 فولت
مصنوع من مواد صناعية لضمان المتانة الميكانيكية وموثوقية دورة التزاوج على المدى الطويل.
| SS-7188V-A-FLS | MJR11D2NNA0-H301 | RB1-105B8K1A | 446610021 |
| SS-7188V-A-NF | MJR11D2NNA0-H34Y | RB1-105B8K2A | 446611001 |
| SS-7188V-A-NF-50 | MJR11D2NNA4-H34K | RB1-106B005A | 446611011 |
| SS-7188VS-A-FLS | MJR11D2NNA4-K34K | RB1-106B5K1A | 446611021 |
| SS-7188VS-A-NF | MCR11A1GYA0-H34V | RB1-106B8K1A | 480250002 |
| SS-7188VS-A-NF-50 | MCR11A2GYA4-H34U | RB1-106B9N1A | 480250002 |
| SS-7188VS-A-NF-A01 | MCR11A2GYA4-H36E | RB1-106BHD2A | 480250091 |
| SS-7288SFR1-A-PG4-BA | MCR11A2GYA4-H34K | RB1-10NH5K1A | 480251090 |
| SS-7288SFR3-A-PG4-BA | MCR11A2GYA4-K34K | RB1-125B1A1F | 480251090 |
| سس-73100-001 | EJFR0011 | RB1-125BAG1A | 480251091 |
| سس-73100-002 | MJR11U2GYA5-H301 | RB1-125BAK1A | 480251190 |
| سس-73100-003 | MJR11U2GYA5-H30G | RB1-125BHQ1A | 480251190 |
| سس-73100-008 | MJR11U2GYA5-H30H | RB1-126B1K1A | 480252090 |
| سس-73100-009 | MJR11U2GYA5-H30Y | RB1-126BAG1A | 480253090 |
| سس-73100-028 | MJR11U2GYA5-H33D | RB1-126SAM1A | 480254000 |
| سس-73100-034 | MJR11U2GYA5-H701 | RB1-156BAK1F | 480332900 |
| سس-73100-035 | MJR11U2GYA5-K30Y | RB1-165BAK1A | 480334900 |
