تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 7499011212A
وثيقة: LPJ0011ABNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: Supportive
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
رقم الجزء: |
7499011212أ |
صنع في الصين: |
LPJ4011ABNL |
فئة: |
موصل RJ45 مع محول مدمج |
معدل البيانات: |
100BASE-TX |
بو: |
غير PoE |
الموانئ: |
1X1 |
فاتورة غير مدفوعة: |
تحت |
تحسين CMRR: |
لا |
درجة حرارة التشغيل: |
-40 درجة مئوية حتى +85 درجة مئوية |
قاد: |
الأخضر الأصفر |
وضع رقاقة PHY: |
التيار الحالي |
جبل: |
Tht |
علامات التبويب للدرع: |
نعم |
لحام: |
لحام الموجة |
رقم الجزء: |
7499011212أ |
صنع في الصين: |
LPJ4011ABNL |
فئة: |
موصل RJ45 مع محول مدمج |
معدل البيانات: |
100BASE-TX |
بو: |
غير PoE |
الموانئ: |
1X1 |
فاتورة غير مدفوعة: |
تحت |
تحسين CMRR: |
لا |
درجة حرارة التشغيل: |
-40 درجة مئوية حتى +85 درجة مئوية |
قاد: |
الأخضر الأصفر |
وضع رقاقة PHY: |
التيار الحالي |
جبل: |
Tht |
علامات التبويب للدرع: |
نعم |
لحام: |
لحام الموجة |

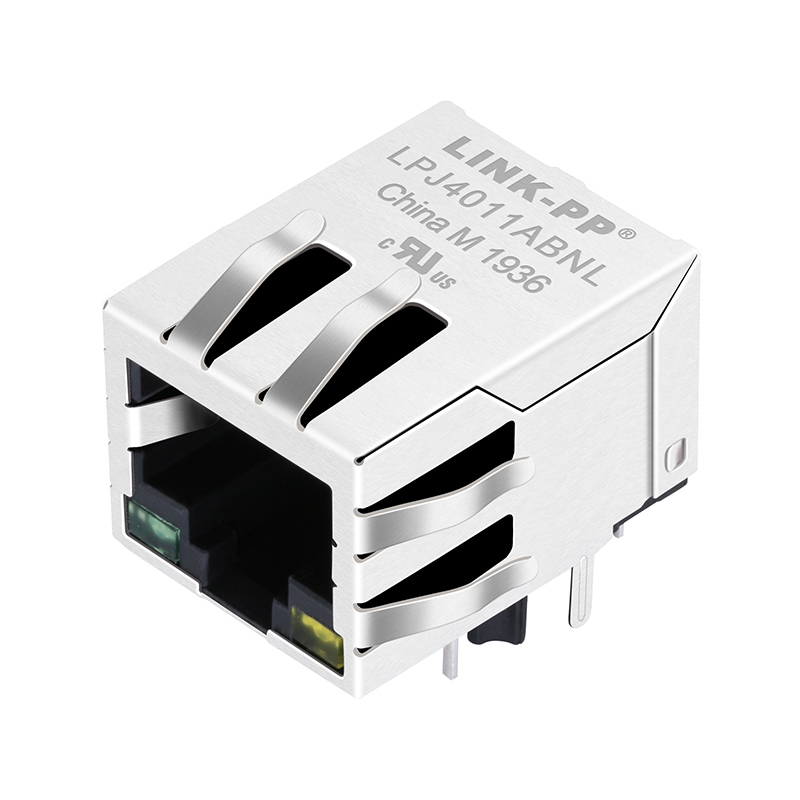

WE-RJ45 7499011121A هو وصلة RJ45 ذات منفذ واحد محمي مع محولات LAN متكاملة وخنقات وضعية مشتركة مصممة لتطبيقات 10/100Base-T.100% عبر إلى LINK-PP LPJ4011ABNL منفذ واحد RJ45 Magjackوتشمل الميزات الرئيسية مؤشرات LED مزدوجة اللون، ودعم AutoMDIX، وتركيب الزاوية اليمنى من خلال الثقب، مما يجعلها مناسبة لأجهزة الشبكة المختلفة.بما في ذلك أجهزة الكمبيوتر الشخصية المدمجة وأنظمة الأتمتة الصناعية.
| المعلم | الشروط / التفاصيل | المواصفات |
|---|---|---|
| سرعة الايثرنت | | 10/100 Base-T (10/100 Mbps) |
| دعم AutoMDIX | | نعم.. |
| قدرة PoE | | غير PoE(لم يتم تصميمها لتطبيقات PoE) |
| نسبة الدوران (RX/TX) | نسبة المحول | 1CT: 1CT |
| النواة لكل ميناء | | 4 |
| OCL (حثالة الدائرة المفتوحة) | 100 كيلو هرتز، 100 ميلو فولت، تحيز 8 مآ | ≥ 350 μH |
| خسارة الإدراج (IL) | 1 ‰ 100 ميغاهرتز | ≤ 1 ديسيبل |
| خسارة العائد (RL) | 1 ≈ 30 ميغاهرتز | ≥ 18 ديسيبل |
| 3060 ميغاهرتز | ≥ 13.5 ديسيبل | |
| 60 ∼ 80 ميغاهرتز | ≥ 12 ديسيبل | |
| 80-100 ميغاهرتز | ≥ 10 ديسيبل | |
| الصوت المتقاطع (CT) | 1 ¢ 60 ميغاهرتز | ≥ 30 ديسيبل |
| 60-100 ميغاهرتز | ≥ 30 ديسيبل | |
| نسبة رفض الوضع المشترك (CMRR) | 1 ≈ 30 ميغاهرتز | ≥ 30 ديسيبل |
| 3060 ميغاهرتز | ≥ 30 ديسيبل | |
| 60-100 ميغاهرتز | ≥ 30 ديسيبل | |
| الجهد الكهربائي المقاوم (جهد العزل) | دقيقة واحدة | ≥ 2250 VDC(السلسلة عادة ≥1500 Vrms) |
| الجهد الأمامي للقمر (VF) | عند IF = 20 mA | 1.8 2.4 فولت |
| المعلم | المواصفات |
|---|---|
| نوع الجهاز | جاك RJ45، 8 مواقع / 8 جهات اتصال (8P8C) |
| نوع التثبيت | خلال الثقب (THT) ، الزاوية المستقيمة (الدخول الجانبي) |
| التوجيه | علامة التبويب لأسفل (اتجاه القفل) |
| الحماية | غطاء محمي بأصابع EMI (فألات EMI) |
| مؤشرات LED | متكاملةأخضروأصفرمصابيح LED |
| مواد السكن | البلاستيك الحراريPA66، أسود، UL94 V-0 |
| مواد الاتصال | الفوسفور البرونز |
| طلاء الارتباط | 30 μin (0.76 μm) الذهبفوق نيكل |
| مادة الدرع | سبائك النحاس (النحاس) مع50 ميكرو من النيكلطلاء |
| الأبعاد (L × W × H) |
21.25 × 15.93 × 13.30 ملم(0.837" × 0.627" × 0.524") |
| المعلم | المواصفات |
|---|---|
| نطاق درجة حرارة العمل | من 40°C إلى +85°C |
| ظروف التخزين | < 40 درجة مئوية، < 75٪ RH |
| دورات التزاوج | 750 دورة |
| الامتثال / الشهادات | RoHS، REACH،UL (E472316)، متوافقة مع IEEE 802.3 |
