تفاصيل المنتج
مكان المنشأ: غوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: HC-027
شروط الدفع والشحن
الحد الأدنى لكمية: 1400 قطعة
الأسعار: $0.06-$1.5
تفاصيل التغليف: الشريط والبكرة: 1400 قطعة / بكرة، 7000 قطعة / كرتون
وقت التسليم: حوالي 1-2 أسابيع
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 6 مليون/شهر
رقم الجزء: |
HC-027 |
عدد المنفذ: |
منفذ واحد |
دبابيس رقم.: |
12 |
معدل البيانات: |
10/100base-t |
الحزمة الميكانيكية: |
مصلحة الارصاد الجوية |
درجة حرارة التشغيل: |
0 درجة مئوية ~ 80 درجة مئوية |
طول: |
8.4mm |
عرض: |
9.47 ملم |
ارتفاع: |
2.2mm |
دبوس الملعب: |
1.27 ملم |
رقم الجزء: |
HC-027 |
عدد المنفذ: |
منفذ واحد |
دبابيس رقم.: |
12 |
معدل البيانات: |
10/100base-t |
الحزمة الميكانيكية: |
مصلحة الارصاد الجوية |
درجة حرارة التشغيل: |
0 درجة مئوية ~ 80 درجة مئوية |
طول: |
8.4mm |
عرض: |
9.47 ملم |
ارتفاع: |
2.2mm |
دبوس الملعب: |
1.27 ملم |

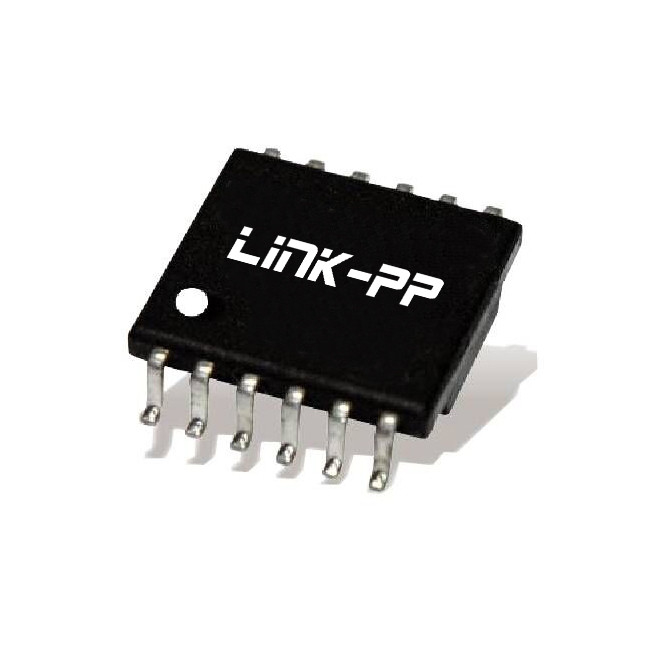

1محول إيثيرنث عالي الأداء مصمم لتطبيقات 10/100Base-T.
2الـ HC-027 متوافق تماماً مع الـ RoHS مما يضمن أنه خال من المواد الخطرة
3المحول لا يحتوي على مواد محظورة بموجب القوانين
4. RoHS ذروة تقويم لحام من 260 °C لمدة 3 ~ 5 ثوان.
5مصممة لتلبية متطلبات لحام التدفق الثاني تحت الحمراء (IR) ، وضمان المتانة والموثوقية أثناء التصنيع.
6. يلبي مواصفات IEEE 802.3، مما يضمن أداء مستقرة في تطبيقات الشبكة.
7حجمها المدمج وتصميمها القوي يجعلها مناسبة لمختلف أنظمة الشبكات الحديثة الصناعية والتجارية.
|
النوع |
معوقة الموازنة المنخفضة 100Ω |
|
نسبة الدوران ((± 5٪) |
TX/RX = 1CT:1CT |
|
خسارة الإدراج |
-1.1 ديسيبل MIN @ 0.1 ~ 125 ميغاهرتز |
|
خسارة العائد |
-16 ديسيبل MIN @ 1 ~ 40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100MHz |
|
نسبة رفض الوضع الشائع |
-42 ديسيبل MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
الحديث المتقاطع |
-50 ديسيبل MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100MHz
|
|
الـ OCL |
350uH MIN. ((100KHz,100mV) |
|
س/س |
25 pF Max. ((100KHz,100mV) |
|
الـ DCR |
1-2 و 5-6 PIN: 1.0 Ω Max. 7-8 و 11-12 PIN: 1.5 Ω Max. |
| قضية طلاء السطح | سمك 5 ميكرومتر دقيقة |
|
اختبار الهيبوت |
1500VAC (60s / 10mA) |
| درجة حرارة التشغيل | 0°C إلى +80°C |
| MSL | 2 |
تصنيف HC-027 ملفات تعديل التدفق:
| ميزة الملف | التجميع الخالي من الرصاص | |
| متوسط معدل الزيادة ((TL إلى TP)) | 3 درجات مئوية / ثانية | |
| تسخين مسبق درجة الحرارة Min.(Ts min.) درجة الحرارة القصوى الوقت (من دقيقة إلى أقصى حد) (ثواني) |
150 درجة مئوية 200 درجة مئوية 60-180 ثانية |
|
| Ts max. إلى TL معدل الارتفاع |
3 درجات مئوية / ثانية | |
| الوقت المحافظ عليه فوق درجة الحرارة (TL) الوقت (tL) |
217 درجة مئوية 60-150 ثانية |
|
| درجة حرارة الذروة (Tp) الوقت داخل 5 درجة مئوية من درجة الحرارة القصوى الفعلية. |
260 +0 / -5 °C من 3 إلى 5 ثواني |
250 +0 / -5 درجة مئوية 20 إلى 40 ثانية |
| الوصول للأسفل | 6 درجات مئوية / ثانية | |
| الوقت 25 درجة مئوية إلى درجة حرارة الذروة | ثمان دقائق كحد أقصى | |
