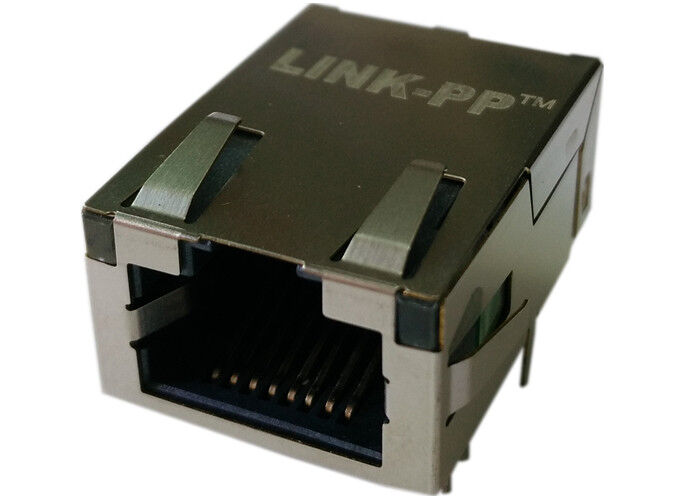

J0G-0001NL 1000BASE-T منخفضة الملف RJ45 رابط 1x1 Tab-Up

يجمع J0G-0001NL PulseJack Low Profile 1x1 Tab-Up بين واجهة RJ45 والمغناطيس في حل متكامل واحد. يساعد هذا على تبسيط تخطيط PCB ، والحد من عدد المكونات ،ودعم أداء إشارة مستقرة في بيئات 1000BASE-T Ethernet.

إن تكوينه الأفقي للألواح الواسعة والجانبية EMI وارتفاعه المنخفض يجعله مناسبًا بشكل خاص للتصاميم التي تحتاج إلى استخدام فعال للمساحة دون التضحية بالأداء الكهربائي.إذا كنت تبحث عن رابط J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45، تم بناء هذا الجزء للاتصال الجيجابيت إيثرنت الموثوق به في أجهزة الشبكة المطالبة.

J0G-0001NL مواصفات ربط RJ45 منخفضة الوضوح

الميزات الرئيسية لـ J0G-0001NL PulseJack

يقدم الـ J0G-0001NL PulseJack Low Profile 1x1 Tab-Up مزيجاً قوياً من المتانة الميكانيكية والأداء الكهربائي:

• دعم 1000BASE-T Gigabit Ethernet
• مغناطيس RJ45 متكامل 1 × 1 منفذ واحد
• تصميم محمي لتحسين قمع EMI
• بناء منخفض الوضوح وذو بصمة صغيرة
• الزاوية المستقيمة، التثبيت من خلال الثقب
• مؤشرات LED المدمجة
• تتوافق مع معيار IEEE 802.3
• 350μH الحد الأدنى من OCL مع 8mA التيار التحيز
• متوافقة مع RoHS
• درجة الحرارة المسموح بها في ذروة لحام الموجات: 260 درجة مئوية

J0G-0001NL ورقة بيانات

J0G-0001NL ورقة بيانات - مخطط

J0G-0001NL ورقة البيانات - البصمة المقترحة

المواصفات الكهربائية @ 25°C - درجة حرارة التشغيل 0°C إلى +70°

تم تصميم J0G-0001NL PulseJack Low Profile 1x1 Tab-Up للأداء المستقر عبر نطاق ترددات جيجابيت إثنتر.

1ظروف التشغيل

• درجة حرارة التشغيل: 0°C إلى +70°C
• الجهد العازل: 2250 VDC
• نسبة الدوران: 1CT: 1CT
• فولتاج الاختبار في هيبوت: 1500Vrms عند 60Hz لمدة دقيقة واحدة

2بيانات الأداء

خسارة الإدراج (TX/RX): 1 ‰ 100 ميغاهرتز: -1.2 ديسيبل

خسارة العائد:

• 1 ‰ 10 ميغاهرتز: -18 ديسيبل
• 30 ميغاهرتز: -18 ديسيبل
• 6080 ميغاهرتز: -12 ديسيبل
• 80-100 ميغاهرتز: -10 ديسيبل

(كروساتيك)

• 1-10 ميغاهرتز: -40 ديسيبل
• 3265 ميغاهرتز: -35 ديسيبل
• 65-1000 ميغاهرتز: -30 ديسيبل

رفض الوضع المشترك: 1 ٪ 125 ميغاهرتز: -30 ديسيبل

هذه القيم تجعل J0G-0001NL RJ45 MagJack مناسبة لتصميمات الشبكات التي تتطلب سلامة إشارة موثوقة وقمع ضوضاء قوي.

مواصفات المواد من J0G-0001NL 1000BASE-T RJ45 ذات الملف المنخفض

يستخدم جهاز J0G-0001NL PulseJack Low Profile 1x1 Tab-Up مواد عالية الجودة لدعم الموثوقية طويلة الأجل:

1الدرع

• المواد: النحاس
• التشطيب: 20 ′′40 ′′ من النيكل فوق النحاس

2. الاتصالات

• مادة: برونز الفوسفور
• مساحة الطلاء: 15 ميكرو بوصة من الذهب فوق 30 ′′ 80 ميكرو بوصة من النيكل
• مساحة اللحام: التشطيب الخام على النيكل

3السكن

• المادة: البلاستيك الحراري
• تصنيف قابلية الإشتعال: UL 94 V-0

4. تصنيف MSL: 1

لماذا تختار جهاز "J0G-0001NL Low Profile 1x1 PulseJack"؟

إذا كنت بحاجة إلى مكون RJ45 مضغوط وقوي مع مغناطيسية متكاملة ، فإن J0G-0001NL هو خيار عملي لتصاميم Ethernet الحديثة. تشمل مزاياه:

• هيكل منخفض الملفات التحتية
• إرسال إيثيرنيت غيغابيت موثوق به
• المغناطيسيات المدمجة لتبسيط تصميم PCB
• تحسين أداء EMI من البناء المحمي
• مناسبة لمجموعة واسعة من تطبيقات الشبكات والحوسبة

هذا يجعل J0G-0001NL PulseJack Low Profile 1x1 Tab-Up مثالية للمهندسين الذين يتطلعون إلى تحسين كفاءة التخطيط مع الحفاظ على الأداء الكهربائي.
