تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: RoHS
رقم الموديل: H16105DF
وثيقة: LP41689PNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
تحديد: |
H16105DF |
LINK-PP P / N: |
LP41689PNL |
تصاعد: |
PHT |
سرعة: |
10/100 Base-t |
مرحبا وعاء: |
1500 فولت |
الـ OCL: |
350uh دقيقة |
نسبة الدوران TX/RX: |
1ct: 1ct |
نطاق درجة حرارة التشغيل: |
0 ℃ إلى +70 ℃ |
تحديد: |
H16105DF |
LINK-PP P / N: |
LP41689PNL |
تصاعد: |
PHT |
سرعة: |
10/100 Base-t |
مرحبا وعاء: |
1500 فولت |
الـ OCL: |
350uh دقيقة |
نسبة الدوران TX/RX: |
1ct: 1ct |
نطاق درجة حرارة التشغيل: |
0 ℃ إلى +70 ℃ |
* متوافقة مع معايير IEEE 802.3 بما في ذلك مواصفات تعويض التجوال الأساسي لـ 350uH OCL عند التحيز عند 8mA من 0 درجة مئوية إلى 70 درجة مئوية

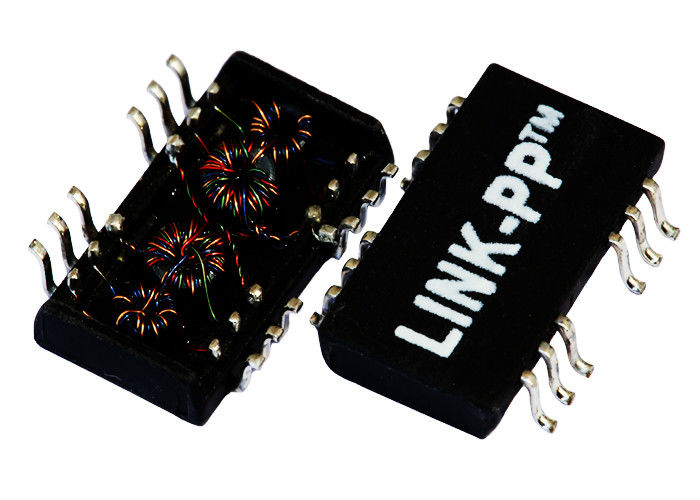

* H16105DF هي وحدة تصفية منخفضة التمرير لواجهات إيثرنت 10/100 Base-T.
* تدمج مرشحات متعددة مع تضعيف نطاق توقف عالي وفقدان نطاق تمرير منخفض.
* يقلل الخانق ذو الوضع المشترك من انبعاثات الضوضاء المنقولة والمشععة.
* يحمي محول العزل من التلف الثابت على الأزواج الملتوية.
* متوافق مع أجهزة الإرسال والاستقبال 10/100TX المختلفة التي تتطلب نسبة دوران إرسال واستقبال 1:1
* لأنظمة ADAS و MAUs والمحاور واللوحات الأم ومعدات الاتصالات وتطبيقات الشبكات السلكية.
* درجة حرارة التشغيل: 0 درجة مئوية - 70 درجة مئوية.
* خالية من الرصاص / متوافقة مع RoHS
* واجهة قناة واحدة لتطبيقات إيثرنت 10/100 ميجابت في الثانية مع CMCs مضبوطة لتحسين أداء نظام EMC.
* تصنيف اللحام الذروي RoHS 260 درجة مئوية ، تصنيف اللحام الذروي غير RoHS 225 درجة مئوية للجزء RoHS ، أضف اللاحقة -R.
| المعلمة | المواصفات |
|---|---|
| نسبة الدوران (±5٪) | TX=1CT:1CT RX=1CT:1CT |
| الحث OCL | 350uH كحد أدنى (100 كيلو هرتز / 0.1 فولت RMS ، تحيز 8 مللي أمبير تيار مستمر) 120uH كحد أدنى (100 كيلو هرتز / 0.1 فولت RMS ، تحيز 18 مللي أمبير تيار مستمر) |
| فقدان الإدراج | 1-100 ميجاهرتز: -1.1 ديسيبل كحد أقصى 100-125 ميجاهرتز: -1.2 ديسيبل كحد أقصى |
| فقدان العودة |
1-40 ميجاهرتز: -16 ديسيبل كحد أدنى 80-100 ميجاهرتز: -8 ديسيبل كحد أدنى |
| التداخل | 1-100 ميجاهرتز: -30 ديسيبل كحد أدنى |
| الوضع المشترك إلى رفض الوضع المشترك | 1-100 ميجاهرتز: -30 ديسيبل كحد أدنى |
| تصنيف التيار / الجهد المستمر لأطراف pse | 600 مللي أمبير كحد أقصى @ 54 فولت تيار مستمر (مستمر) |
| اختبار Hipot | 1500Vrms كحد أدنى |
| درجة حرارة التشغيل | 0~70 درجة مئوية |
رقم الجزء البديل لـ H16105DF FPE هو LP41689PNL. يتم تطبيقه في العديد من المجالات ، مثل أنظمة مساعدة السائق المتقدمة للسيارات (ADAS) ، ومعدات الاتصالات ، والشبكات السلكية ، وأنظمة المؤسسات ، وآلات المؤسسات.
يمكنك العثور على نماذج مختلفة من الأجزاء الإلكترونية من الشركات المصنعة المشهورة عالميًا في LINK-PP. يتم اختيار هذه المنتجات بعناية والتحكم في الجودة بدقة ، بالإضافة إلى أننا نقدم ضمانًا لمدة عام واحد. بالنسبة للوجستيات ، يمكنك اختيار DHL و FedEx و UPS و TNT و EMS أو أي وكيل شحن آخر. لذلك يمكنك طلب H16105DF من LINK-PP بثقة.
|
