تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LFE8505
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.23-$1.02
تفاصيل التغليف: T&R
وقت التسليم: 1-2 أسابيع
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفة: |
LFE8505 |
صليب LINK-PP: |
LP1102NL |
معدل البيانات: |
10/100 Base-t |
عدد النوى لكل منفذ: |
4 |
نوع التركيب: |
جبل السطح |
الـ OCL: |
350uh دقيقة |
مرحبا وعاء: |
1500 فولت |
طول محول Ethernet: |
12.80mm |
عرض محول Ethernet: |
9.30mm |
ارتفاع محول Ethernet: |
6.20mm |
مواصفة: |
LFE8505 |
صليب LINK-PP: |
LP1102NL |
معدل البيانات: |
10/100 Base-t |
عدد النوى لكل منفذ: |
4 |
نوع التركيب: |
جبل السطح |
الـ OCL: |
350uh دقيقة |
مرحبا وعاء: |
1500 فولت |
طول محول Ethernet: |
12.80mm |
عرض محول Ethernet: |
9.30mm |
ارتفاع محول Ethernet: |
6.20mm |
LFE8505 هو محول مغناطيسي إثنتر 10/100 أساسي مصمم لتوفير سلامة إشارة ممتازة وعزل كهربائي لمعدات الشبكات الحديثة.تصنيعها بتكنولوجيا التثبيت السطحي (SMT)، هذا المحول الشبكي يضمن نقل البيانات المستقر مع حماية مكونات IC الحساسة من زيادات الجهد العالي والتداخلات الكهرومغناطيسية (EMI).
| المعلم | المواصفات |
|---|---|
| نوع المنتج | محول الايثرنات |
| رقم الجزء | LP1102NL |
| نموذج متوافق | LFE8505 |
| نوع المحول | محول LAN |
| معيار إيثرنت | إيه إي إي 8023 |
| معدل البيانات | 10Base-T / 100Base-TX |
| تكوين الميناء | ميناء واحد |
| نوع الحزمة | صلّة السطح (SMD) |
| عدد الدبوسات | 16 دبوس |
| النواة لكل ميناء | 4 |
| نسبة الدوران | TX: 1CT:1CT / RX: 1CT:1CT |
| حرارة الحركة المفتوحة | 350μH الحد الأدنى |
| التوتر العازل | الحد الأدنى 1500Vrms |
| حجم الحزمة | 12.8 × 9.3 × 6.2 ملم |
| درجة حرارة التدفق العائلي القصوى | 245 درجة مئوية / 5 ثانية |
| درجة حرارة العمل | 0°C إلى +70°C |
| الامتثال البيئي | متوافقة مع RoHS |

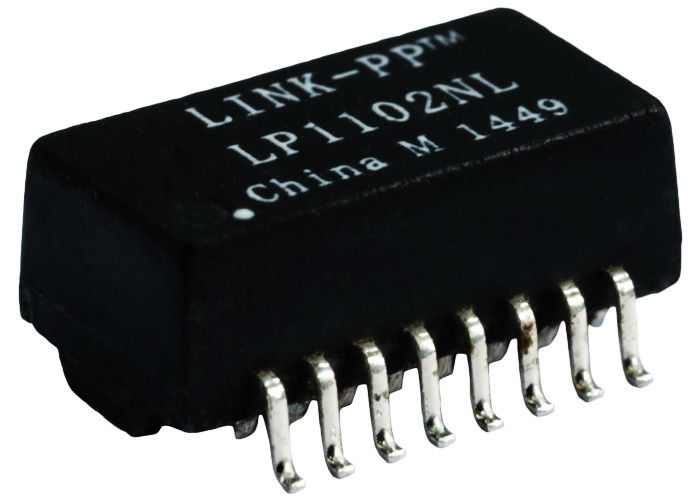

تم تصميم المحول الـ LP1102NL Ethernet Transformer لتوفير اقتران مغناطيسي مستقر بين أجهزة Ethernet PHY وموصلي RJ45.
تصميم المحول الأمثل يساعد:
يلبي المحول المتطلبات الكهربائية لتطبيقات Fast Ethernet ويدعم تجميع PCB الآلي للتصنيع الكبير.
| البند | القيمة |
|---|---|
| نوع التثبيت | جبل السطح |
| الطول | 12.8 ملم |
| العرض | 9.3 ملم |
| الطول | 6.2 ملم |
| الحزمة | إطار مفتوح |
| عدد الدبوسات | 16 |
شهادة UL: رقم الملف E484635
الجواب: محول إيثيرنت هو مكون مغناطيسي مثبت بين شريحة إيثيرنت PHY وموصل RJ45. يوفر العزل الكهربائي،مطابقة المعوقة وقمع الضوضاء لضمان اتصالات إيثيرنث مستقرة.
ج: محولات SMT مثل LFE8505 تسمح بتجميع PCB الآلي ، مما يسرع بشكل كبير الإنتاج الضخم ويقلل من تكاليف التصنيع.كما أنها تحتل مساحة عمودية أقل مقارنة مع المكونات من خلال الثقب.
الجواب: بكل تأكيد، LFE8505 تلبي جميع معايير IEEE 802.3 لتطبيقات 10/100 Base-T Fast Ethernetضمان التوافق وأداء الشبكة الموثوق به عبر جميع أجهزة Ethernet القياسية.
الجواب: نعم. تم تصميم LP1102NL كبديل متوافق لLFE8505 في تصاميم واجهة Ethernet المدعومة.
ج: يشير إلى أن المحول يمكن أن يتحمل حد أدنى لجهد العزل من 1500Vrms ، مما يساعد في حماية أجهزة Ethernet PHY من الطفرات الكهربائية وتحسين سلامة النظام.
ج: تقيس مقاومة الدوائر المفتوحة المقاومة الأساسية للمحول. يوفر LP1102NL الحد الأدنى لـ 350μH OCL ، مما يضمن نقل إشارة Ethernet المستقر.
الجواب: نعم، العينات الهندسية، ورق البيانات والدعم التقني متاح لتقييم النموذج الأولي وتأهيل الإنتاج.
