تفاصيل المنتج
Place of Origin: GuangDong, China
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ISO,ROHS,REACH
رقم الموديل: 2301997-7
شروط الدفع والشحن
Minimum Order Quantity: 40pcs
الأسعار: $1.2 - $6.86
تفاصيل التغليف: الصندوق
وقت التسليم: 1-2 أسابيع
شروط الدفع: T/T، L/C، ويسترن يونيون، NET30/60/90 يوما،
القدرة على العرض: 5 مليون/شهر
Type: |
RJ45 Magnetic Jack |
الجنس: |
جاك (أنثى) |
التكوين: |
2 × 1 |
عدد المواقع / الاتصالات لكل ميناء: |
8p8c |
التدريع: |
محمي |
فئة الأداء: |
القط 5e |
الحد الأدنى من درجة حرارة التشغيل: |
- 40 درجة مئوية |
أقصى درجة حرارة للتشغيل: |
+ 85 درجة مئوية |
تصنيف القابلية للاشتعال: |
UL 94 V-0 |
دورات التزاوج: |
750 دورة |
لون LED: |
أخضر - أصفر |
اتجاه علامة التبويب: |
اعلى واسفل |
Type: |
RJ45 Magnetic Jack |
الجنس: |
جاك (أنثى) |
التكوين: |
2 × 1 |
عدد المواقع / الاتصالات لكل ميناء: |
8p8c |
التدريع: |
محمي |
فئة الأداء: |
القط 5e |
الحد الأدنى من درجة حرارة التشغيل: |
- 40 درجة مئوية |
أقصى درجة حرارة للتشغيل: |
+ 85 درجة مئوية |
تصنيف القابلية للاشتعال: |
UL 94 V-0 |
دورات التزاوج: |
750 دورة |
لون LED: |
أخضر - أصفر |
اتجاه علامة التبويب: |
اعلى واسفل |

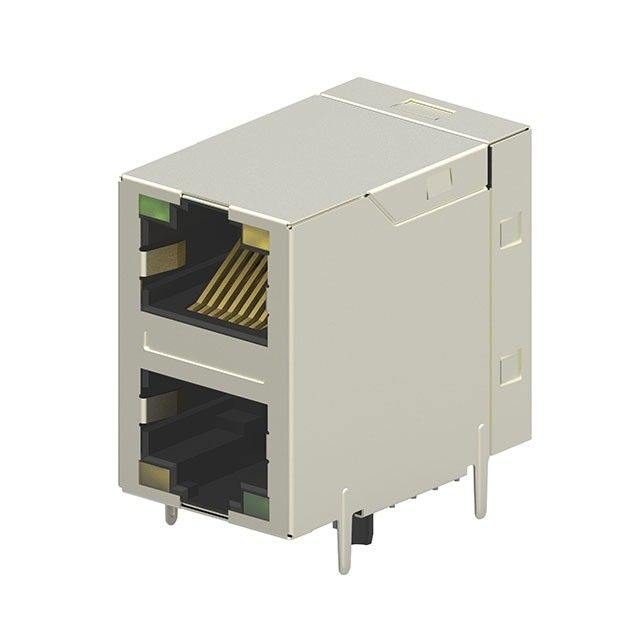

2301997-7 RJ45 مع مغناطيس باستخدام مواد عالية الجودة. يتم تصنيع السقف والإدراج من LCP (البوليمر البلور السائل) مع تصنيف UL94 V-0 لمقاومة اللهب.الدرع هو النحاس مع طبقة النيكل لمقاومة التآكلمادة الاتصال هي سبيكة نحاس، مع طلاء ذهبي انتقائي (حد أدنى 0.76 ميكرومتر أو 30 ميكرومتر) على 1.27 ميكرومتر (50 ميكرومتر) من النيكل في منطقة الاتصال.يتم طلاء دبوس اللحام بالقصدير فوق النيكل، والعقدة الحماية مغلفة بالنيكل أيضًا. بالإضافة إلى ذلك ، فإن المرفق قادر على تحمل درجات حرارة إعادة التدفق 260 درجة مئوية.
جهاز RJ45 مع مغناطيس هو جهاز RJ45 مع مكونات مغناطيسية مدمجة ، مثل المحولات والخنق. توفر هذه المكونات المغناطيسية العزل الكهربائي ووحدة الإشارة ،وتقليل الضوضاء في شبكات إيثرنتإن دمج المغناطيس مباشرة في رابط RJ45 يلغي الحاجة إلى محولات منفصلة على PCB ، مما يوفر مساحة و يسهل عملية التجميع.يستخدم هذا النوع من الاتصالات عادة في تطبيقات إيثيرنت لدعم ميزات مثل عزل الإشارة ومطابقة المعوقة.
| نسبة الدوران @100kHz | (P1~P2): ((J1~J2) = 1:1±2% (P3~P4): ((J3~J6) = 1:1±2% (P5~P6): ((J4~J5) = 1:1±2% (P7~P8): ((J7~J8) = 1:1±2% |
| الحمل الأساسي | 350μH MIN @ 100kHz،0.1 فولت 8mA DC BIAS |
| المقاومة المباشرة | 1.2 OHMS MAX |
| خسائر الإدراج | 1-100MHz: -1.0dB MAX 100-125 ميغا هرتز: -1.2 ديسيبل ماكس |
| خسائر العودة | 1-40MHz: -16dB MIN. 40-100MHz: -10dB+20log ((f/80MHz) MIN. |
| المحادثة المتقاطعة | 1-100MHz: -30dB MIN. |
| الوضع الشائع إلى الوضع الشائع | 1-100MHz - 30dB MIN. |
| العزلة: الجانب إلى الجانب | 2250VDC |
