بيت > المنتجات > عمودي RJ45 جاك > V8BR-1AX1-GH RJ45 دعم الجهاز الرأسي 60W Bel Magnetics

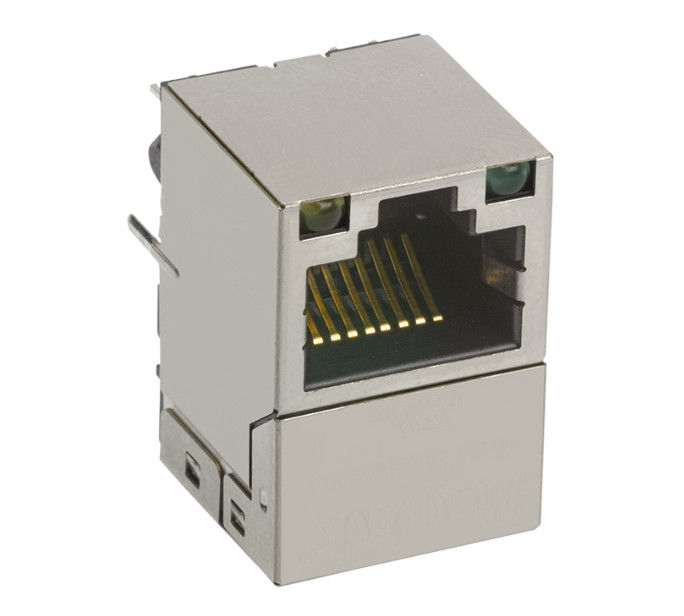

V8BR-1AX1-GH RJ45 دعم الجهاز الرأسي 60W Bel Magnetics

تفاصيل المنتج

مكان المنشأ: غوانغدونغ، الصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,ISO,ROHS,REACH

رقم الموديل: V8BR-1AX1-GH

شروط الدفع والشحن

الحد الأدنى لكمية: 60 قطعة/480 قطعة/1920 قطعة

الأسعار: $1.0 - $2.8

تفاصيل التغليف: الصندوق

وقت التسليم: 1-2 أسابيع

شروط الدفع: T/T، L/C، ويسترن يونيون، NET30/60/90 يوما،

القدرة على العرض: 5 مليون/شهر

احصل على افضل سعر
إبراز:

V8BR-1AX1-GH,(بوي آر جي 45) عمودي,60W PoE RJ45

,

PoE RJ45 Vertical​

,

60W PoE RJ45 Connector

الجزء لا.:
V8BR-1AX1-GH
عدد المنافذ:
1X1
السرعة:
1000Base-T
نوع التثبيت:
من خلال الثقب
نوع LED:
ز / ص
تكوين الميناء:
عمودي
علامات EMI:
لا..
تصنيف POE:
4PPoE 60W
درجة حرارة العمل:
-40 إلى 85 درجة مئوية
مسلسل:
مغناطيسات بيل
الجزء لا.:
V8BR-1AX1-GH
عدد المنافذ:
1X1
السرعة:
1000Base-T
نوع التثبيت:
من خلال الثقب
نوع LED:
ز / ص
تكوين الميناء:
عمودي
علامات EMI:
لا..
تصنيف POE:
4PPoE 60W
درجة حرارة العمل:
-40 إلى 85 درجة مئوية
مسلسل:
مغناطيسات بيل
V8BR-1AX1-GH RJ45 دعم الجهاز الرأسي 60W Bel Magnetics

وصفV8BR-1AX1-GHالجهاز الرأسي RJ45 جاك:

V8BR-1AX1-GH هو رابط RJ45 ذو منفذ واحد 1 × 1 ، مصمم خصيصًا لتطبيقات 1000BASE-T Ethernet التي تتطلب قدرات PoE.يسهل تكوين منفذ عمودي دمجها في أقراص PCB المدمجة مع الحفاظ على أداء موثوق بهيمكنه تنفيذ 60W PoE لمضاعفة الطاقة التي يمكن لمنتجه التعامل معها على أي تطبيق موجود مع زيادة سرعته 10 أضعاف على Ethernet القياسي Gigabit.وتتوافق سلسلة ICM الرأسية مع شبكات Ethernet الحالية وتتوافق مع جميع شبكات PHY الرئيسية من 1GBASE-T إلى 10GBASE-T، بما في ذلك أحدث أجهزة الرقاقة في وضع التيار والجهد. وتشمل الميزات الرئيسية مصابيح LED الخضراء / الصفراء للإشارة الواضحة لحالة الشبكة ومجموعة واسعة من درجات حرارة التشغيل من -40 °C إلى 85 °C ،ضمان التشغيل المستقر في كل من البيئات الصناعية والتجاريةالتطبيقات المناسبة تشمل لوحات الأساسية ذات اللوحة الواحدة، أجهزة الكمبيوتر الشخصية الصناعية، الطابعات، بطاقات ابنة، أجهزة التحكم الصناعية، وأي تطبيقات تتطلب جهاز توصيل إيثيرن الرأسي.حيث أن مساحة مجلس الإدارة هي مكافأة.

المواد الأساسية للـ (RJ45) الرأسي:

  • غطاء بلاستيكي:PBT البلاستيك الحراري، الأسود، تصنيف قابلية للاشتعال UL 94V-0
  • طبقة التواصل:30 ميكرون صلبة الذهب أو ما يعادلها
  • دبوس الخروج:أسلاك النحاس المطلية بالصين ، قطرها 0.018 بوصة ، 100 ميكرون الحد الأدنى لتخفيف الصين ، يتم غمر الدبابيس باللحام
  • درع معدنيالفولاذ المقاوم للصدأ (جميع الرؤوس الأرضية مغطاة باللحام)

المواصفات الكهربائية (@ 25°C):

رقم الجزء V8BR-1AX1-GH
نسبة الدوران

TP1: 1CT :1CT ± 2%
TP2: 1CT :1CT ± 2%

TP3: 1CT :1CT ± 2%

TP4: 1CT :1CT ± 2%

خسارة الإدراج

0.1 ~ 1 ميغا هرتز: -1.0 ديسيبل ماكس

1 ~ 65 ميغا هرتز: -0.8 ديسيبل ماكس

65~100 ميغا هرتز: -1.0 ديسيبل كحد أقصى

100~125 ميغاهرتز: -1.2 ديسيبل ماكس

خسارة العائد

0.5~40 ميغاهرتز: -18 ديسيبل دقيقة

40~100MHz: -12+20 log (f/80MHz) dB Min

رفض الوضع المشترك -30dB Min.@1~100MHz
الحديث المتقاطع -30dB MIN @ 1~ 100MHz
الحثية (OCL) @ 100KHz، 0.1V،

القناة الأولى والقناة الثانية

350 ميكرو ساعة دقيقة @ 8mA DC BIAS

القناة الثالثة والقناة الثالثة:

350 ميكرو ساعة دقيقة @ 8mA DC BIAS

120 μH دقيقة @ 19mA DC BIAS

اختبار هيبوت 2250 VDC



V8BR-1AX1-GHالرسم -- تصميم PCB الموصى به:

V8BR-1AX1-GH Vertical RJ45 Connector



V8BR-1AX1-GHالرسم...مخطط:

60W PoE RJ45 Connector

V8BR-1AX1-GHالرسم...المواصفات الميكانيكية:

V8BR-1AX1-GH Drawing
