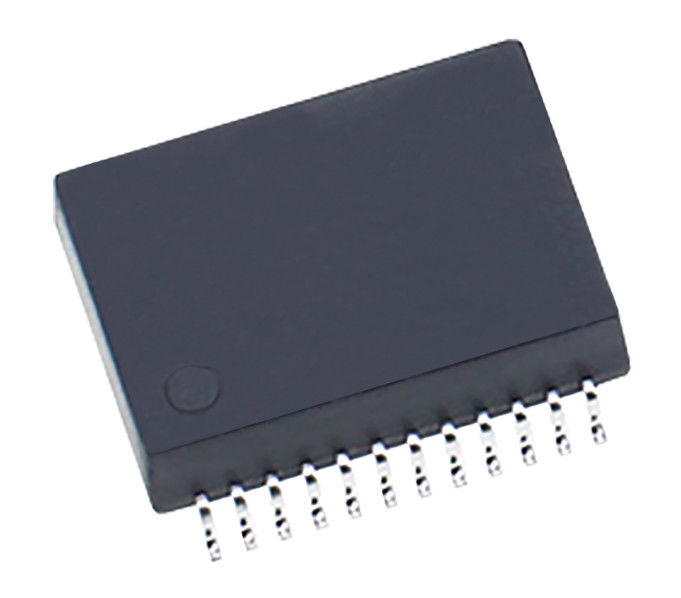

وحدات مغناطيسية PoE 100W S558-5500-JB لـ 1GBase-t 2.5GBase-T

تفاصيل المنتج

مكان المنشأ: غوانغدونغ، الصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,ISO,ROHS,REACH

رقم الموديل: S558-5500-JB

شروط الدفع والشحن

الحد الأدنى لكمية: 18/864 قطعة

الأسعار: $0.9-$2.3

تفاصيل التغليف: الشريط وبكرة

وقت التسليم: 5-10 أيام عمل

شروط الدفع: TT ، NET30 / 60/90 يومًا

القدرة على العرض: 5 مليون/شهر

احصل على افضل سعر
إبراز:

S558-5500-JB,2.5GBase-T LAN مغناطيسي,وحدات مغناطيسية 1GBase-T

,

2.5GBase-T LAN Magnetic

,

1GBase-T Magnetic Modules

رقم الجزء:
S558-5500-JB
عدد المنافذ:
العازب
معدل البيانات:
1 جرام، 2.5 جرام
PoE:
100 واط بو
نطاق درجة حرارة العمل:
-40 إلى 85
بنفايات:
معتمدة من RoHS
عدد الدبوس:
24
دبوس الملعب:
0.05 بوصة
مرشح سم:
3 سلك
نوع التثبيت:
SMT
رقم الجزء:
S558-5500-JB
عدد المنافذ:
العازب
معدل البيانات:
1 جرام، 2.5 جرام
PoE:
100 واط بو
نطاق درجة حرارة العمل:
-40 إلى 85
بنفايات:
معتمدة من RoHS
عدد الدبوس:
24
دبوس الملعب:
0.05 بوصة
مرشح سم:
3 سلك
نوع التثبيت:
SMT
وحدات مغناطيسية PoE 100W S558-5500-JB لـ 1GBase-t 2.5GBase-T

الخصائصمن S558-5500-JBالبنك المركزيوحدة المحول:

  1. تتوافق مع معايير NBASE-T / IEEE 802.3bz و 802.3bt لتطبيقات 1G و 2.5GBASE-T.
  2. يمكن لـ 100W PoE Modules المغناطيسية ذات الأزواج الأربعة أن تنقل ما يصل إلى 100W من الطاقة ، باستخدام كابل Ethernet متوافق مع عرض النطاق الترددي المطلوب.
  3. متوافق مع 1G، 2.5G PHYs.
  4. S558-5500-JB يدعم أحدث تصاميم وضع التيار والجهد.
  5. بصمات الصناعة القياسية.
  6. الامتثال لمتطلبات ROHS.
  7. الحد الأقصى لقدرة التداخل 30pF.
  8. 1500Vrms إمكانات عالية.
  9. نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية.

المواصفات المغناطيسية لـ 1G/2.5GBase-T LAN:



رقم الجزء S558-5500-JB
حالة الجزء نشط
نوع المحول محول LAN 1/2.5 GBase-T Power Over Ethernet
نوع التثبيت جبل السطح
عدد المحطات 24
طول المحول المحلي 17.53 ملم
عمق المحول 15.24 ملم
ارتفاع المحول المحلي 5.71 ملم
التطبيق 1GBase/2.5GBaseT، 100W PoE
درجة حرارة العمل -40°C ~ 85°C
التعبئة الشريط والفكرة
المواصفات الكهربائية @ 25°C
نسبة الدوران (± 2٪)

1CT:1CT

المجموعات المشتركة (@100KHz/100mV) 180uH MIN مع 8mA DC BIAS
120uH MIN مع 23mA DC BIAS
سعة التداخل، Cww 30pFالحد الأقصى @ 1KHz / 20mV
الـ DCR 1A MAX 57VDC مستمرة
HI-POT التيار التسرب أقل من1mAAT 1500VAC
خسارة الإدراج 1-100MHz = -1.odBماكس
الصوت المتقاطع

-35 ديسيبلدقيقة@ 1MHz إلى 40MHz

الـ CMRR

-25 ديسيبلدقيقة@ 1MHz إلى 150MHz

خسارة العائد

-20 ديسيبلدقيقة@ 1MHz إلى 40MHz
