تفاصيل المنتج
مكان المنشأ: غوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

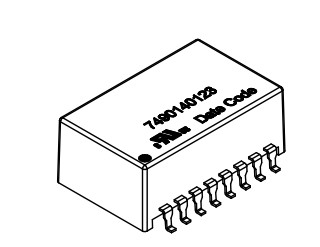

رقم الموديل: 7490140123 ، 7490140124 ، 7490140125
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10ك/25ك
الأسعار: $0.06-$2.2
تفاصيل التغليف: T&R
وقت التسليم: الأسهم
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3 آلاف ريال شهريا
معدل البيانات: |
10/100 Base-t |
الموانئ: |
1 |
أسلوب التركيب: |
SMT |
نسبة الدوران: |
1:1 |
PoE: |
غير PoE |
الحث: |
350uH |
جهد العزل: |
1500V RMS |
درجة حرارة العمل: |
-40 درجة مئوية إلى +85 درجة مئوية |
معدل البيانات: |
10/100 Base-t |
الموانئ: |
1 |
أسلوب التركيب: |
SMT |
نسبة الدوران: |
1:1 |
PoE: |
غير PoE |
الحث: |
350uH |
جهد العزل: |
1500V RMS |
درجة حرارة العمل: |
-40 درجة مئوية إلى +85 درجة مئوية |
| رقم الجزء | 7490140123 | 7490140124 | 7490140125 |
| بيانات Rata | 10/100 قاعدة-ت | 10/100 قاعدة-ت | 10/100 قاعدة-ت |
| عدد رموز التعريف | 16رموز التعريف | 12رموز التعريف | رقم 24PIN |
| نسبة الدوران | 1:1 (±2%) | 1:1 (±2%) | 1:1 (±2%) |
| الحثية | 350 μH | 350 μH | 350 μH |
| التوتر العازل | 1500 فولت (RMS، 1 دقيقة) | 1500 فولت (RMS، 1 دقيقة) | 1500 فولت (RMS، 1 دقيقة) |
| خسارة الإدراج | -1.4 ديسيبل أقصى (1100 ميه ز) | -1.2 ديسيبل أقصى (1100 ميه ز) | -1.4 ديسيبل أقصى (1100 ميه ز) |
| خسارة العائد |
-14 ديسيبيل دقيقة (1 30 ميه ز) -9 ديسيبيل دقيقة (3060 ميغاهرتز) -8 ديسيبل دقيقة (6080 ميه ز) -7 ديسيبل دقيقة (80-100 ميغاهرتز) |
-16 ديسيبل دقيقة (1 ′′ 30 ميغاهرتز) -14 ديسيبل دقيقة (3060 ميه ز) -9 ديسيبل دقيقة (6080 ميغاهرتز) -8 ديسيبل دقيقة (80 ‰ 100 ميغاهرتز) |
-14 ديسيبيل دقيقة (1 30 ميه ز) -9 ديسيبيل دقيقة (3060 ميغاهرتز) -8 ديسيبل دقيقة (6080 ميه ز) -7 ديسيبل دقيقة (80-100 ميغاهرتز) |
| نسبة رفض الوضع المشترك (CMRR) |
-20 ديسيبيل دقيقة (130 ميه ز) - 18 ديسيبل دقيقة (3060 ميغاهرتز) -15 ديسيبل دقيقة (60-100 ميغاهرتز) |
|
-20 ديسيبيل دقيقة (130 ميه ز) - 18 ديسيبل دقيقة (3060 ميغاهرتز) -15 ديسيبل دقيقة (60-100 ميغاهرتز) |
| نسبة رفض الاختلاف إلى الوضع الشائع (DCMR)) |
-30 ديسيبل دقيقة (130 ميه ز) -25 ديسيبل دقيقة (3060 ميغاهرتز) -20 ديسيبل دقيقة (60-100 ميه ز) |
-35 ديسيبل دقيقة (130 ميه ز) -32 ديسيبل دقيقة (3060 ميغاهرتز) -30 ديسيبل دقيقة (60-100 ميه ز) |
-30 ديسيبل دقيقة (130 ميه ز) -25 ديسيبل دقيقة (3060 ميغاهرتز) -20 ديسيبل دقيقة (60-100 ميه ز) |
| الصوت المتقاطع (CT) |
-40 ديسيبل دقيقة (160 ميه ز) -35 ديسيبل دقيقة (60-100 ميه ز) |
-33 ديسيبل دقيقة (160 ميغاهرتز) -30 ديسيبل دقيقة (60-100 ميه ز) |
-40 ديسيبل دقيقة (160 ميه ز) -35 ديسيبل دقيقة (60-100 ميه ز) |
| نوع التثبيت | SMT | SMT | SMT |
| درجة حرارة العمل | -40°C إلى +85°C | -40°C إلى +85°C | -40°C إلى +85°C |
| مقاومة التيار المباشر (ماكس) | 500mΩ (100 كيلو هرتز / 100 ميفل (البطاقات 9-16) | 1300mΩ(100 كيلو هرتز / 100 ملف (البطاقات 7-12) | 500mΩ(100 كيلو هرتز / 100 ميفل (البطاقات 13-24) |
| الأبعاد (L × W × H) | 24.28 × 15.1 × 11.0 ملم | 17.1 × 14.75 × 8.65 ملم | 18.25 × 15.59 × 10.02 ملم |
| المسافة المسموح بها | 2.5 ملم | 2.5 ملم | 2.5 ملم |
| مسافة الزحف | 4 ملم | 4 ملم | 4 ملم |
| الموانئ | 1 | 1 | 1 |
