تفاصيل المنتج
مكان المنشأ: غوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: 634108185521
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: $0.06-$0.9
تفاصيل التغليف: T&R
وقت التسليم: السفينة اليوم
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3 آلاف ريال شهريا
نظام التطبيق: |
القط 3 |
الموانئ: |
1 |
نمط التركيب: |
smt |
تدور النسبة: |
1:1 |
بو: |
غير PoE |
فاتورة غير مدفوعة: |
علامة التبويب لأسفل |
نوع الموصل: |
8p8c |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
نظام التطبيق: |
القط 3 |
الموانئ: |
1 |
نمط التركيب: |
smt |
تدور النسبة: |
1:1 |
بو: |
غير PoE |
فاتورة غير مدفوعة: |
علامة التبويب لأسفل |
نوع الموصل: |
8p8c |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

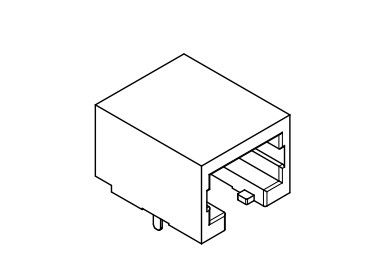

الـ 634108185521 موصل RJ45 منخفض الارتفاع 8P8C المصنع بواسطة LINK-PP هو موصل إيثرنت عالي الجودة بتقنية التركيب السطحي (SMT) مصمم خصيصًا لتخطيطات لوحات الدوائر المطبوعة (PCB) عالية الكثافة. يتميز هذا الموصل المعياري CAT 3 بتصميم مدمج ومنخفض الارتفاع، مما يضمن نقل إشارة موثوق به واستقرارًا هيكليًا لمعدات الاتصالات الحديثة وأجهزة الشبكات. متوافق تمامًا مع معايير UL و RoHS و REACH و ISO، وهو الخيار الأمثل للمهندسين الذين يبحثون عن حلول اتصال متينة وموفرة للمساحة.
| الفئة | المواصفات |
|---|---|
| رمز الطلب | 634108185521 |
| نوع الموصل | 8P8C (RJ45) |
| أسلوب التركيب | تركيب سطحي (SMT) |
| الاتجاه | أفقي (زاوية قائمة) |
| اتجاه اللسان | لسان لأسفل |
| الحماية | غير محمي (غلاف بلاستيكي) |
| دورات التزاوج | 750 دورة (متانة) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| المعلمة | المواصفات |
|---|---|
| التيار المقنن | 1.5 أمبير |
| جهد التشغيل | 125 فولت تيار متردد |
| جهد التحمل | 1000 فولت تيار متردد (60 ثانية) |
| مقاومة التلامس | ≤ 30 ميجا أوم (كحد أقصى) |
| مقاومة العزل | ≥ 1000 ميجا أوم (كحد أدنى) |
| المعلمة | البعد (مم) | التفاوت |
|---|---|---|
| العرض | 15.10 | ± 0.15 |
| العمق | 18.10 | ± 0.15 |
| الارتفاع | 11.50 | ± 0.15 |
| مسافة دبابيس SMT | 1.27 | ± 0.15 |
| الحافة الأمامية إلى مركز الوتد | 7.90 | ± 0.20 |
| فتحة وتد التركيب | 1.40 | ± 0.15 |
| عرض وسادة PCB | 0.80 | ± 0.15 |
| مسافة الوسادة | 8.89 | ± 0.15 |
| المكون | المادة/المعيار |
|---|---|
| مادة الغلاف | PA9T (بولي أميد 9T)، أسود |
| تصنيف القابلية للاشتعال | UL94 V-0 |
| التلامسات | سبيكة نحاسية (ذهب فوق نيكل) |
| الامتثال البيئي | RoHS، REACH، معتمد من UL |
| المعلمة | المواصفات |
|---|---|
| التعبئة | صينية (الكمية القياسية: 100) |
| الحد الأدنى لكمية الطلب | قطعة واحدة |
موصل RJ45 SMT 634108185521 متعدد الاستخدامات للغاية ويتم نشره على نطاق واسع في أنظمة الشبكات والاتصالات المختلفة، بما في ذلك:
مناسب لـ:
يستخدم في:
مثالي لـ:
هل تبحث عن أسعار الجملة أو مواصفات مخصصة لـ موصل RJ45 منخفض الارتفاع 634108185521؟ فريقنا الفني على استعداد لمساعدتك.
[اتصل بـ LINK-PP الآن] | [اطلب عينات مجانية]
موصل RJ45 منخفض الارتفاع هو موصل إيثرنت معياري مدمج مصمم بارتفاع رأسي منخفض مقارنة بموصلات RJ45 القياسية. يستخدم عادة في الأجهزة التي تكون فيها مساحة لوحة الدوائر المطبوعة وحجم الغلاف محدودين.
نعم. 634108185521 هو موصل RJ45 معياري بتقنية التركيب السطحي (SMT) مصمم للتركيب المباشر على وسادات سطح لوحة الدوائر المطبوعة.
يشير 8P8C إلى ثمانية مواضع وثمانية تلامسات. إنه تكوين الواجهة الشائع المستخدم لموصلات الإيثرنت المعيارية.
لا. هذا الموديل هو موصل RJ45 فقط بدون محول مدمج أو مغناطيسات إيثرنت.
تستخدم موصلات RJ45 منخفضة الارتفاع بشكل شائع في معدات الاتصالات، وأنظمة إيثرنت الصناعية، والأجهزة المدمجة، وأجهزة الشبكات المدمجة حيث يكون ارتفاع لوحة الدوائر المطبوعة مقيدًا.
نعم. يسمح تصميم SMT بالتوافق مع عمليات التجميع الآلي للتركيب السطحي.
يتم تركيب موصلات RJ45 SMT مباشرة على وسادات سطح لوحة الدوائر المطبوعة، مما يتيح التجميع الآلي والتصاميم المدمجة، بينما تتطلب موصلات التركيب عبر الفتحات ثقوبًا محفورة في لوحة الدوائر المطبوعة وتوفر احتفاظًا ميكانيكيًا أقوى.
