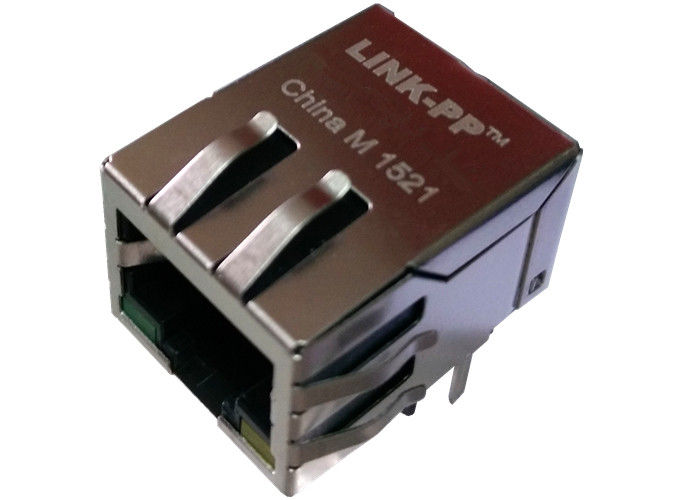

RDA-115BDS1A RJ45 متكاملة مع مغناطيسي ثنائي الفينيل متعدد الكلور جاك LPJ0147AENL

RDA-115BDS1A RJ45 مع المغناطيسية المتكاملة PCB جاك LPJ0147AENL

تفاصيل سريعة

1. 10/100 Base-T مع LEDS ، مع EMI-Finger

2.1x1 Tab-Down RJ45

3. من خلال ثقب جاك rj45 وحدات

4.21.3mm طول RJ45 Magjack

5.RDA-115BDS1A 【تصميم الموديل】

6.LPJ0147AENL 【نموذج الإنتاج الضخم】

الميزات والفوائد

1. RoHS ذروة موجة لحام درجة حرارة تصنيف 260 ° C
2. مناسبة لل CAT 5 & 6 Fast Ethernet Cable أو أفضل UTP
3. يفي بمواصفات IEEE 802.3
4. 350µH الحد الأدنى من OCL مع 8MA التحيز الحالي
5. الأداء العالي لقمع MAX EMI للتطبيقات التي تتسم بالكلفة

وصف:

موصل 10 -100 Base-TX RJ45 1x1 Tab-DOWN 8-pin موصل مغناطيسي متكامل ، مصمم لدعم تطبيقات المستهلك الضخمة ذات التكلفة العالية مثل: أجهزة المودم ADSL ، مودم الكبل ، STB والفيديو حسب الطلب.

1. ميزات نوع المنتج:

1) نوع المنتج = رابط
2) نوع جاك = RJ45
3) الملف الشخصي = قياسي
4) اتجاه تصاعد ثنائي الفينيل متعدد الكلور = الإدخال الجانبي (الزاوية اليمنى) / دخول أعلى (عمودي)

2. مرفق الميكانيكية:
1) تكوين جاك = 1 × 1

3. الخصائص الكهربائية:
1) محمية = نعم

4. إنهاء الميزات ذات الصلة:
1) إصبع EMI - أسفل = بدون
2) طريقة الإنهاء = اللحيم

5. الهيئة المتعلقة الميزات:
1) تكوين منفذ = واحد / متعدد
2) EMI Fingers -Top and Sides = With / Without
3) توجيه مزلاج = قياسي - مزلاج لأسفل
4) طول الذيل ثنائي الفينيل متعدد الكلور

6. الاتصال المتعلقة الميزات:
1) تم التحميل مسبقًا = نعم
2) نوع إنهاء الاتصال = من خلال ثقب / سطح جبل

7. الإسكان المتعلقة الميزات:
1) نمط موصل = جاك

8. معايير الصناعة:
1) الامتثال RoHS / ELV = متوافق مع RoHS ، ELV المتوافقة
2) عمليات لحام خالية من الرصاص = موجة اللحيم قادرة على 240 درجة مئوية ،

موجة لحام قادرة على 260 درجة مئوية ، وجع موجة قادرة على 265 درجة مئوية
3) تاريخ الامتثال RoHS / ELV = دائما متوافق مع RoHS

9. تحديد الهوية:
1) Left LED Color (Position # 1) = Green - 250 ohm resistor
2) اللون LED الأيمن (المركز # 2) = أخضر - مقاومة 250 أوم

10. شروط الاستخدام:
1) ينطبق على = لوحة الدوائر المطبوعة
2) الشروط البيئية = مكتب / أماكن العمل
3) درجة حرارة التشغيل (درجة مئوية) = 0 - 70 / - 40 - +85

التطبيقات:

تستخدم لشبكة ومعدات الاتصالات مثل HUB ، بطاقة PC ، Switch ، Router ، PC Mainboard ، SDH ، PDH ، هاتف IP ، مودم xDSL ، حلول مركز الاتصال ، صناديق فك التشفير المعقدة ، إعداد بوابة الاتصالات عبر بروتوكول الإنترنت ، بروتوكول بوابة الحدود ، مفتاح إيثرنت سريع ...

ميزة تنافسية:

تجربة إنتاج 18 سنة ،

2600 موظف ،

اختبار 100 ٪

وقت التسليم مرنة

زبون أساسي:

Ti، Intel، Samsung، Fluke، Jabil، Flextronics، Cypress، Freescale .......
