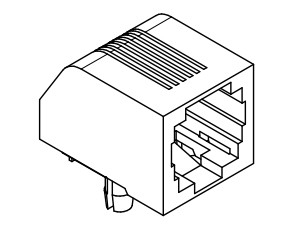

615006143621 6P6C عدادات المفاتيح المنسوجة من خلال الحفرة

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Link-pp

إصدار الشهادات: RoHS compliant

رقم الموديل: 615006143621

شروط الدفع والشحن

الحد الأدنى لكمية: 1 قطعة ، عينات مجانية

الأسعار: $0.21 - $0.7

تفاصيل التغليف: الصندوق

وقت التسليم: حوالي 3 أيام

شروط الدفع: ترينيداد وتوباغو، NET30/60/90 يوما، ويسترن يونيون

القدرة على العرض: 20 ألف قطعة في الأسبوع

احصل على افضل سعر
إبراز:

615006143621,جاك WR-MJ,6P6C المقبس المندول

,

WR-MJ Modular Jack

,

6P6C Modular Jack

رقم الجزء:
615006143621
(xPxC):
6P6C
مادة عازلة:
PBT (polybutylene terephthalate)
تصنيف العازل للاشتعال:
UL94 V-0
لون العازل:
أسود
مواد الاتصال:
سبائك النحاس
تصفيح الاتصال:
الذهب الانتقائي
نوع الاتصال:
مختومة
رقم الجزء:
615006143621
(xPxC):
6P6C
مادة عازلة:
PBT (polybutylene terephthalate)
تصنيف العازل للاشتعال:
UL94 V-0
لون العازل:
أسود
مواد الاتصال:
سبائك النحاس
تصفيح الاتصال:
الذهب الانتقائي
نوع الاتصال:
مختومة
615006143621 6P6C عدادات المفاتيح المنسوجة من خلال الحفرة

الميزات الرئيسية للموصل ذو الفتحات 615006143621:



1. التكوين: مقبس معياري (1x1) 6P6C بمنفذ واحد

2. نوع التركيب: تركيب أفقي من خلال الفتحات مع تصميم علامة تبويب بلاستيكية لأسفل

3. مادة التلامس: سبيكة نحاسية مع طلاء ذهبي انتقائي

4. المتانة: 500 دورة تزاوج لعمر خدمة ممتد

5. درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية لبيئات التطبيقات المتنوعة

6. الأداء الكهربائي: تيار مقنن 1.5 أمبير، جهد تشغيل 120 فولت

7. العزل: مادة PBT مع تصنيف قابلية الاشتعال UL94 V-0

8. الامتثال التنظيمي: متوافق مع RoHS، توافق REACH، معتمد من UL

615006143621 المواصفات:

فئة المعلمة المعلمة المواصفات الوحدة ملاحظات
المواصفات العامة رقم القطعة 615006143621 - سلسلة WR-MJ
  نوع المنتج مقبس معياري 6P6C - تصميم علامة التبويب لأسفل
  التكوين 1x1 (منفذ واحد) - -
  التوافق RJ11, RJ12, RJ14, RJ25 - واجهات قياسية صناعية
  نوع التركيب من خلال الفتحة - تركيب PCB أفقي
الخصائص الفيزيائية عدد المواضع/جهات الاتصال 6P6C - 6 مواضع، 6 جهات اتصال
  الاتجاه أفقي - -
  اتجاه علامة التبويب لأسفل - -
  التعبئة والتغليف صينية - -
الخصائص الميكانيكية المتانة 500 دورات التزاوج الحد الأدنى
الخصائص الكهربائية التيار المقنن 1.5 أ -
  جهد التشغيل 120 فولت تيار متردد -
  جهد التحمل 1000 فولت تيار متردد حالة اختبار لمدة دقيقة واحدة
  مقاومة التلامس 20 مللي أوم الحد الأقصى
  مقاومة العزل 500 مللي أوم الحد الأدنى
الخصائص البيئية درجة حرارة التشغيل -40 إلى +85 °C -
الأبعاد الطول 18.10 ±0.20 مم -
  العرض 13.21 ±0.20 مم -
  الارتفاع 12.57 ±0.20 مم -
  قطر فتحة PCB 0.89 ±0.05 مم لأعمدة التركيب
الشهادات والامتثال موافقة RoHS متوافق [2011/65/EU&2015/863] - الامتثال البيئي
  موافقة REACH متوافق أو معلن [(EC)1907/2006] - الامتثال للوائح الكيميائية
  موافقة UL E324776 - شهادة السلامة
معلومات التعبئة والتغليف نوع التعبئة والتغليف صينية - -
  الحد الأدنى لكمية الطلب 1 قطعة -
  كمية التعبئة والتغليف القياسية 100 قطعة -



تخطيط PCB:



  • اتبع نمط الثقوب الموصى به والمقدم في ورقة البيانات لتحقيق المحاذاة الصحيحة
  • تأكد من وجود خلوص كافٍ حول الموصل للتزاوج الصحيح مع المقابس
  • ضع في اعتبارك متطلبات سلامة الإشارة عند توجيه المسارات المتصلة بالمقبس المعياري
  • قم بتنفيذ تقنيات التأريض المناسبة لتقليل تداخل EMI/RFI

615006143621 ورقة بيانات--نمط الثقوب الموصى به:
