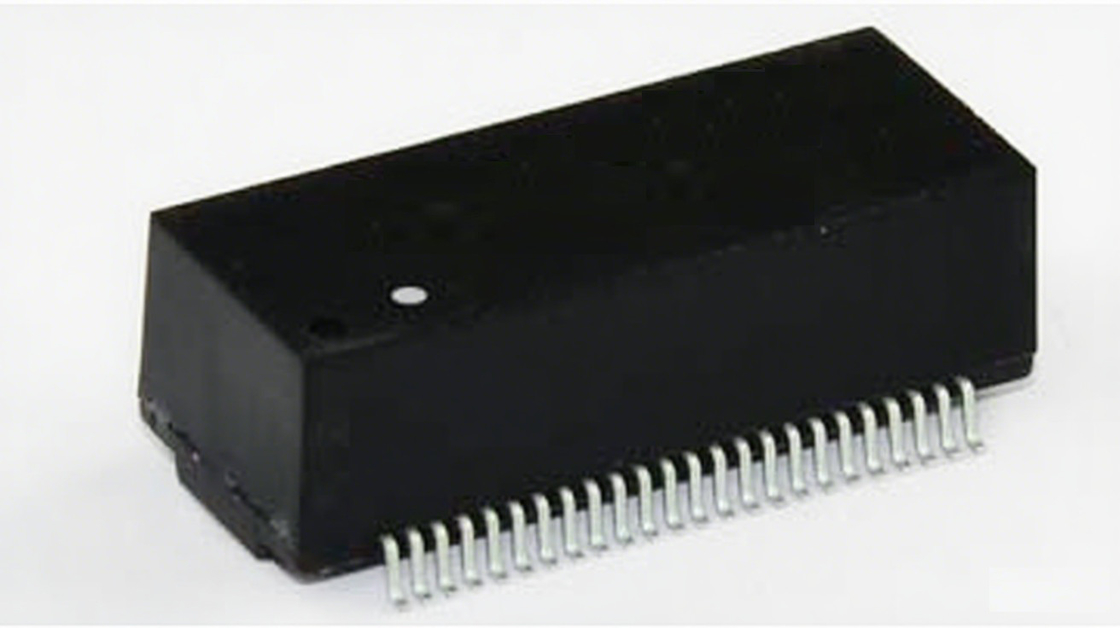

HST-48001S HST-48002S محول 1000Base-T SMD مغناطيس 48 سنًا

تفاصيل المنتج

Place of Origin: GuangDong, China

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,RoHS,Reach,ISO

Model Number: HST-48002S

شروط الدفع والشحن

Minimum Order Quantity: 50/500/1000/60K

الأسعار: $1.1-$16

Packaging Details: Tray

Delivery Time: in Stock Ship Today

Payment Terms: TT,NET30/60/90 Days

Supply Ability: 180K/Month

احصل على افضل سعر
إبراز:

HST-48001S,HST-48002S,محول 48 سنًا 1000Base-T

,

HST-48002S

,

48Pins 1000Base-T Transformer

Part Number:
HST-48001S / HST-48002S
Series:
SMD 48Pins Magnetics Modules
Speed:
1000 Base-T
PoE:
Non-PoE
RoHS compliance:
Yes
Operating Temperature:
0 to 70℃
Part Number:
HST-48001S / HST-48002S
Series:
SMD 48Pins Magnetics Modules
Speed:
1000 Base-T
PoE:
Non-PoE
RoHS compliance:
Yes
Operating Temperature:
0 to 70℃
HST-48001S HST-48002S محول 1000Base-T SMD مغناطيس 48 سنًا

المواصفات الكهربائية @ 25 درجة مئوية لوحدات مغناطيسية 1000BASE-T:



رقم القطعة HST - 48001S HST - 48002S
فقدان الإدخال 1.0ديسيبل كحد أقصى 1.4ديسيبل كحد أقصى
فقدان العودة (@ 100 أوم) 1 - 30 ميجاهرتز -18ديسيبل كحد أدنى -18ديسيبل كحد أدنى
فقدان العودة (@ 100 أوم) 40 ميجاهرتز -14.4ديسيبل كحد أدنى -14.4ديسيبل كحد أدنى
فقدان العودة (@ 100 أوم) 50 ميجاهرتز -13.1ديسيبل كحد أدنى -13.1ديسيبل كحد أدنى
فقدان العودة (@ 100 أوم) 60 - 80 ميجاهرتز -12ديسيبل كحد أدنى -12ديسيبل كحد أدنى
فقدان العودة (@ 100 أوم) - 100 ميجاهرتز -10ديسيبل كحد أدنى -10ديسيبل كحد أدنى
DCMR30 ميجاهرتز -43ديسيبل كحد أدنى -43ديسيبل كحد أدنى
DCMR60 ميجاهرتز -37ديسيبل كحد أدنى -37ديسيبل كحد أدنى
DCMR 100 ميجاهرتز -33ديسيبل كحد أدنى -33ديسيبل كحد أدنى
التداخل المتبادل 30 ميجاهرتز -45ديسيبل كحد أدنى -45ديسيبل كحد أدنى
التداخل المتبادل 60 ميجاهرتز -40ديسيبل كحد أدنى -35ديسيبل كحد أدنى
التداخل المتبادل 100 ميجاهرتز -35ديسيبل كحد أدنى -30ديسيبل كحد أدنى
Hipot 1500Vrms كحد أدنى 1500Vrms كحد أدنى




الميزات الرئيسية لمحولات SMD 48Pin:

• مصممة لتلبية متطلبات IEEE 802.3ab.
• مناسبة لتطبيقات غير PoE.
• الحث الأساسي (Lp) 350uH كحد أدنى @ 100KHz، 0.1Vrms، DC 8mA.
• الحث المتسرب (LL) 0.5uH كحد أقصى (عند 100 كيلو هرتز، 0.1 فولت).
• الحث المتوازن (BL) 1.0uH كحد أقصى (عند 100 كيلو هرتز، 0.1 فولت)
• مصممة للحام بالتدفق عند درجة حرارة 260 درجة مئوية كحد أقصى.
• درجة حرارة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية، 10٪ ~ 90٪ رطوبة نسبية.
• الامتثال لـ RoHS.




HST-48001S HST-48002S بيانات الأبعاد:

HST-48001S HST-48002S محول 1000Base-T SMD مغناطيس 48 سنًا 0



HST-48001Sبيانات المخطط:



HST-48001S HST-48002S محول 1000Base-T SMD مغناطيس 48 سنًا 1

HST-48002S بيانات المخطط:

HST-48001S HST-48002S محول 1000Base-T SMD مغناطيس 48 سنًا 2
