تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: RoHS compliant
رقم الموديل: 7498111001A
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة ، عينات مجانية
الأسعار: $0.21 - $0.7
تفاصيل التغليف: الصندوق
وقت التسليم: حوالي 3 أيام
شروط الدفع: ترينيداد وتوباغو، NET30/60/90 يوما، ويسترن يونيون
القدرة على العرض: 20 ألف قطعة في الأسبوع
رقم الجزء: |

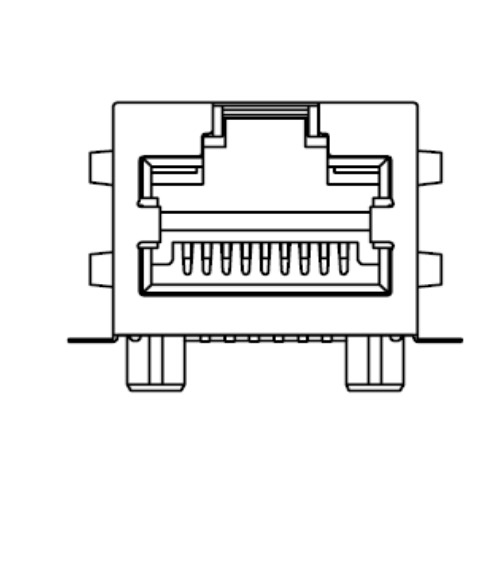

7498111001A RJ45 LAN Transformer |
الـ OCL: |
350 µH دقيقة |
تدور النسبة: |
1: 1 (تكساس) ، 1: 1 (RX) |
فقدان الإدراج: |
-1.0 ديسيبل كحد أقصى. |
المواد الأساسية: |
الفريت |
تصفيح الاتصال: |
100 ٪ القصدير مع النيكل |
منطقة التماس: |
15µ "الطلاء الذهب |
السكن: |
لدن بالحرارة |
درع: |
50µ "النيكل أكثر من 0.008" سبيكة النحاس |
UL 94V-0: |
دعم الإسكان |
رقم الجزء: |
7498111001A RJ45 LAN Transformer |
الـ OCL: |
350 µH دقيقة |
تدور النسبة: |
1: 1 (تكساس) ، 1: 1 (RX) |
فقدان الإدراج: |
-1.0 ديسيبل كحد أقصى. |
المواد الأساسية: |
الفريت |
تصفيح الاتصال: |
100 ٪ القصدير مع النيكل |
منطقة التماس: |
15µ "الطلاء الذهب |
السكن: |
لدن بالحرارة |
درع: |
50µ "النيكل أكثر من 0.008" سبيكة النحاس |
UL 94V-0: |
دعم الإسكان |
| المعلم | القيمة |
|---|---|
| رقم الجزء | 7498111001A |
| النوع | 1000BASE-T MagJack |
| الوصف | رابط 1000Base-T RJ45 مع محول متكامل |
| دعم PoE | لا.. |
| الموانئ | 1 |
| توجيه علامة التبويب | إرفع |
| مصباح LED | بدون مصباح LED |
| أوتو MDIX | نعم.. |
| التشغيل الاحتياطي. | -40 °C إلى +85 °C |
| التطبيق |
IEEE 802.3ab متوافقة لـ 1000Base-T |
| المعلم | المواصفات |
|---|---|
| الحثية (OCL) | 350 ميكرو ساعة في الدقيقة @ 100 كيلو هرتز، 100 ميف، 8 مآ حيز التيار المباشر |
| نسبة الدوران (TR) | 1:1 (TX) ، 1:1 (RX) @ 100 kHz / 100 mV |
| خسارة الإدراج (IL) | -1.0 ديسيبل أقصى (1100 ميه ز) |
| خسارة العائد (RL) | -18 ديسيبل دقيقة (130 ميه ز) -15 ديسيبل دقيقة (3060 ميغاهرتز) -12 ديسيبل دقيقة (6080 ميغاهرتز) -10 ديسيبل دقيقة (80-100 ميغاهرتز) |
| رفض الوضع المشترك (CMR) | -35 ديسيبل دقيقة (130 ميغاهرتز) -30 ديسيبل دقيقة (30-100 ميه ز) |
| الصوت المتقاطع (CT) | -37 ديسيبل دقيقة (130 ميه ز) -32 ديسيبل دقيقة (3060 ميغاهرتز) -27 ديسيبل دقيقة (60-100 ميه ز) |
| الجهد الاختباري لـ Hi-Pot | 1500 دورة في الساعة، دقيقة واحدة |
تم تصميم محول LAN 7498111001A لمواجهات شبكة Gigabit Ethernet (1000BASE-T). ويوفر عزل الإشارة ، ومطابقة المعوقة ،وقمع الضوضاء بين Ethernet PHY و RJ45، وضمان نقل البيانات عالية السرعة الموثوق بها في معدات الشبكة.
تتضمن التطبيقات النموذجية مفتاحات إيثيرنت، والموجهات، وبطاقات واجهة الشبكة (NICs) ، وأجهزة إيثيرنت الصناعية، وأنظمة الشبكات المدمجة.
تم تصميم 7498111001A لـ 1000BASE-T Gigabit Ethernet ، ودعم نقل بيانات 1 Gbps عبر كابلات النحاس الملتوية مثل Cat5e أو Cat6.
يستخدم هذا المعيار على نطاق واسع في مراكز البيانات وشبكات المؤسسات وأجهزة Ethernet الصناعية.
يقوم محول LAN (مغناطيسية Ethernet) ببعض الوظائف الهامة في واجهات Ethernet:
تساعد هذه الوظائف على ضمان اتصالات إيثيرنت مستقرة ومتوافقة مع المعايير.
نعم، محول الشبكة المحلية 7498111001A مصمم للعمل مع مُستقبلات جيجابيت إثنرث PHYيمكن دمجها في تصاميم واجهة Ethernet حيث تكون هناك حاجة إلى مغناطيسية بين رابط PHY و RJ45.
يجب على المهندسين التحقق من المعوقة ونسبة الدوران وإرشادات التخطيط لضمان التوافق الأمثل.
المحول 7498111001A WE-RJ45LAN يستخدم عادة في:
تصميمه المدمج يجعله مناسبًا لأجهزة الشبكات عالية الكثافة.
محول LAN يحسن جودة الإشارة عن طريق:
هذه الخصائص ضرورية للحفاظ على اتصالات غيغابيت إيثيرنث موثوقة عبر كابلات النحاس.
