تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
Model Number: 7498111123
شروط الدفع والشحن
Minimum Order Quantity: 50/500/1000
الأسعار: قابل للتفاوض
Packaging Details: Tape
Delivery Time: In Stock Ship Within 3 Days
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 4600K.PCS/Month
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |
Part Number: |
7498111123 |
PoE: |
NoN PoE |
PHY Chip Mode: |
Current |
Data Rate: |
1000Base-T |
Ports: |
1 |
Tab: |
Down |
Operating Temperature: |
-40 °C up to +85 °C |
LED: |
yellow-green |
Mount: |
THR |
Shield Tabs: |
Yes |

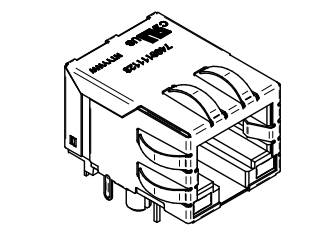

تم تصميم أجهزة توصيل WE-RJ45LAN سلسلة 7498111123 RJ45 مع مغناطيسية متكاملة 1000BASE-T للاندماج السلس والفعال في واجهات Ethernet.مصممة خصيصًا لحام Through Hole Reflow (THR)، يجمع بين رابط RJ45 مع محول متكامل وخنق الوضع المشترك. هذا التصميم المدمج أصغر بنسبة 50٪ تقريبًا من الحلول المغناطيسية المنفصلة ،توفير مساحة كبيرة في اللوحة مع ضمان الامتثال لـ IEEE 802.3 ومعايير IEC 62368-1.
| المعلم | المواصفات |
|---|---|
| الحركه (L) | 350 ميكرو ساعة دقيقة (100 كيلو هرتز / 100 ميف / 8 مآ) |
| فولتاج اختبار العزل (Viso) | 2250 VDC |
| خسارة الإدراج (IL) | -1 ديسيبيل أقصى (1100 ميغاهرتز) |
| خسارة العائد (RL) | -16 ديسيبل دقيقة (130 ميغاهرتز) -14 ديسيبل دقيقة (3060 ميغاهرتز) -12 ديسيبل دقيقة (6080 ميغاهرتز) -10 ديسيبل دقيقة (80100 ميغاهرتز) |
| الصوت المتقاطع (CT) | -33 ديسيبل دقيقة (160 ميغاهرتز) -30 ديسيبل دقيقة (6080 ميغاهرتز) -30 ديسيبل دقيقة (80100 ميغاهرتز) |
| نسبة رفض الوضع المشترك (CMRR) | -33 ديسيبل دقيقة (130 ميغاهرتز) -30 ديسيبل دقيقة (3060 ميغاهرتز) -30 ديسيبل دقيقة (6080 ميغاهرتز) -30 ديسيبل دقيقة (80100 ميغاهرتز) |
| نسبة الدوران | 1:1 |
| معدل البيانات | 1000BASE-T |
| المعلم | المواصفات |
|---|---|
| درجة حرارة العمل | -40°C إلى +85°C |
| ظروف التخزين (في العبوة الأصلية) | < 40 درجة مئوية، < 75٪ RH |
| مستوى الحساسية للرطوبة (MSL) | 1 |
| دورة التزاوج | 750 دورة |
| مكون | المواد / الطلاء |
|---|---|
| مواد السكن البلاستيكية | الحرارة البلاستيكية LCP، الأسود |
| تصنيف قابلية الإشتعال | UL94 V-0 |
| مواد الحماية | النحاس |
| طبقة الحماية | 30 ميكرومتر من النيكل |
| مواد الاتصال | الفوسفور البرونز |
| طلاء الارتباط | 30 ميكرومتر من الذهب أكثر من 50 ميكرومتر من النيكل |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
