تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL, Reach, RoHs, ISO19001, ISO14001
رقم الموديل: HXB5G602NL
شروط الدفع والشحن
الحد الأدنى لكمية: 50pcs
الأسعار: $0.46-$2.2
تفاصيل التغليف: 50 قطعة / صينية ، 1200 قطعة / كرتون
وقت التسليم: حوالي 3-5 أيام
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 5500K-PCS/شهر
نوع المنتجات: |
محول الطاقة عبر إيثرنت |
عدد المنافذ: |
ميناء رباعي |
سرعة: |
5G Base-T. |
زاوية تثبيت PCB: |
دخول جانبي |
التطبيق- Lan: |
الايثنتر (PoE+) |
درجة حرارة التشغيل: |
-40 درجة مئوية -+85 درجة مئوية |
تدور النسبة: |
1ct: 1ct |
تصنيف السلطة: |
90 واط |
الجهد العزلة: |
1.5 KVrms |
الوحدة النمطية: |
HXB5G602NL |
نوع المنتجات: |
محول الطاقة عبر إيثرنت |
عدد المنافذ: |
ميناء رباعي |
سرعة: |
5G Base-T. |
زاوية تثبيت PCB: |
دخول جانبي |
التطبيق- Lan: |
الايثنتر (PoE+) |
درجة حرارة التشغيل: |
-40 درجة مئوية -+85 درجة مئوية |
تدور النسبة: |
1ct: 1ct |
تصنيف السلطة: |
90 واط |
الجهد العزلة: |
1.5 KVrms |
الوحدة النمطية: |
HXB5G602NL |

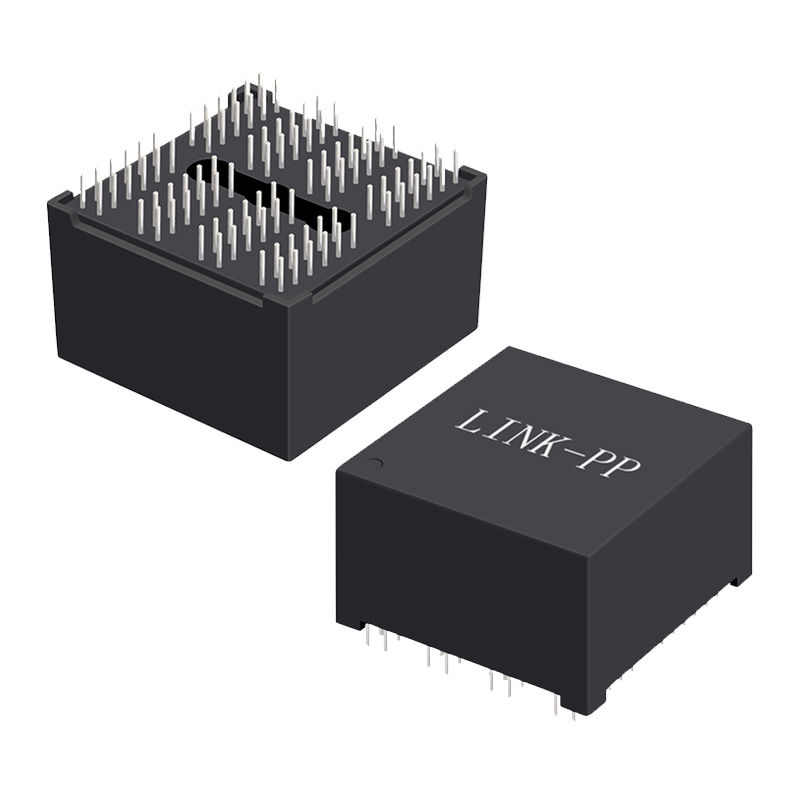

الـHXB5G602NLهو محول LAN عالي الأداء مصمم لدعمتطبيقات 5G Base-T Ethernetيضمبنية قناة رباعية، فإنه يوفر الاتصال متعدد الموانئ الموثوقة لمعدات الشبكة الجيل القادم.1نسبة الدوران:1، هذا PoE المغناطيسية يضمن سلامة إشارة ممتازة وخسارة إدراج منخفضة.
تم تصميمها معنطاق درجة حرارة التشغيل الموسع (-40 درجة مئوية إلى + 85 درجة مئوية)، يوفر HXB5G602NL أداء قوي في البيئات الصناعية والاتصالات.طاقة 4 أزواج عبر الايثنتر (4PPoE) تصل إلى 90 واط، مما يتيح كل من البيانات وتوصيل الطاقة العالية من خلال اتصال إيثيرنت واحد.
يتبنى المحولتصميم ثقب من 96 دبوس (THD)من أجل التثبيت الآمن والاستقرار الميكانيكي في تخطيطات PCB عالية الكثافة.خالي من الرصاص (متوافق مع NPB)ويتم توفيرها فيعبوات الأنابيب.
مع مزيجها منتصميم وحدات، دعم PoE المتقدم، والبناء الصلب، والHXB5G602NL مناسبة بشكل مثاليالخلايا الصغيرة 5G، محولات PoE ذات الطاقة العالية، بوابات إنترنت الأشياء، وأنظمة الشبكات المؤسسية.
| الاسم | PoE LAN Magnetics |
|---|---|
| التطبيق | 5G Base-T متوافق مع 1/2.5G Base-T |
| نوع التثبيت | من خلال الثقب |
| عدد الدبابيس | 96 |
| الأبعاد (L × W × H) | 33.50mm × 29.00mm × 16.80mm (1.319" × 1.142" × 0.661") |
| نطاق درجة حرارة العمل | -40°C إلى +85°C |
| حرارة الدوائر المفتوحة (OCL) | 180 μH (Min) @ 100KHz، 0.1V مع 8mA DC Bias |
| نسبة الدوران | 1CT: 1CT ± 2٪ |
| خسارة الإدراج | -1.0 ديسيبل (ماكس) @ 1 - 100 ميغاهرتز -2.0 ديسيبل (ماكس) @ 100 - 250 ميغاهرتز |
| خسارة العائد | -16 ديسيبل (دقيقة) @ 1 - 40 ميغاهرتز - ((16-10*log10(f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| الصوت المتقاطع (من ميناء إلى ميناء) | -40 ديسيبل (دقيقة) @ 1 - 100 ميغاهرتز |
| نسبة رفض الوضع المشترك (CMRR) | -30 ديسيبل (دقيقة) @ 1 - 100 ميغاهرتز |
| الهيبو (جهد العزل) | 1500 درجة في 60 ثانية |
| قدرة PoE الحالية | 1000 mA لكل زوج يدعم 4 أزواج PoE (4PPoE) تصل إلى 90W |
| عملية اللحام | اللحام الموجة قادرة حتى 260 درجة مئوية / 5 ثانية |
|
الشهادات |
IEEE 802.3bz،IEEE 802.3bt،RoHS،IEC-62368-1 |
| التعبئة | الأنابيب (TU) |
