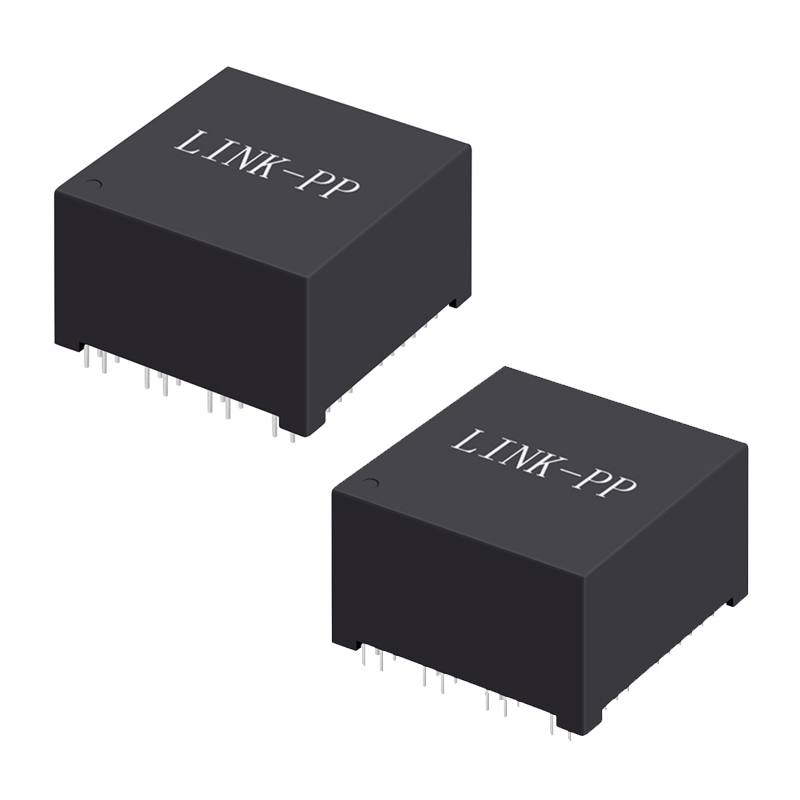

HXB6606NL 1000mA PoE++ 1G وحدات مغناطيسية THT حزمة في 96 دبوس

HXB6606NL PoE LAN Magnetics الميزات الرئيسية:

1. محولات PoE LAN عالية الكثافة
2. تلبي معايير IEEE 802.3 لـ 10/100Base-Tx و 1000Base-T (1G) Ethernet.
3. يدعم 4 أزواج PoE++ طاقة 90W ، مع تصنيف التيار الحالي من 1000mA لكل زوج.
4. THT (التكنولوجيا من خلال الثقب) ، حزمة رباعية الموانئ ذات 96 دبوس.
5. 1500Vrms الحد الأدنى للعزلة بين الملفات الأولية والثانوية، وضمان سلامة الإشارة.
6. 280μH الحد الأدنى للحرارة (قاس عند 100KHz/0.1V مع تحيز 15mAdc).
7. يمكن لحامها يدوياً أو على الموجة عند درجة حرارة أقصاها 260 درجة مئوية لمدة 5 ثوان.
8. متوافقة تماماً مع القانون
9. متوافق مع جميع أجهزة PHY الرئيسية.
10. مناسبة للتطبيقات الصناعية مع نطاق واسع من درجات حرارة التشغيل من -40 °C إلى + 85 °C.
11. مصممة للاستخدام في الشبكات الصناعية والإلكترونيات وغيرها من تطبيقات البيئة الصلبة.

المواصفات الكهربائية لمحول 1GBase-T PoE @ 25°C:

ورقة بيانات وحدات المغناطيسية HXB6606NL:

الأسئلة الشائعة:

1ما هو محول PoE LAN؟

أمحول PoE (السلطة عبر Ethernet) LANهي مكون شبكة متخصص متكامل في أجهزة Ethernet. وظيفتها الأساسية هي تمكين الإرسال المتزامن لكلاإشارات البيانات والطاقة الكهربائيةعبر كابل إيثيرنت واحد، وبالتالي تبسيط الكابلات وخفض تكاليف التثبيت.

2ما هي الوظائف الرئيسية لمحول PoE LAN؟

وتشمل الوظائف الرئيسية:

• نقل البيانات:يضمن سلامة إشارات البيانات الإيثيرنت ويدعم الاتصالات عالية السرعة.
• تسليم الطاقة:يوفر الطاقة الكهربائية للأجهزة (مثل كاميرات IP ، وهواتف VoIP ، ونقاط الوصول اللاسلكية) عبر كابل Ethernet نفسه.
• العزل الكهربائي:يقدم عزلًا غالفانيًا لحماية المعدات من الزيادات والتيارات الدائرة الأرضية ، مما يعزز سلامة النظام.
• سلامة الإشارة:يحسن جودة الإشارة عن طريق الحد من الضوضاء والتداخل، وضمان الاتصال المستقر والموثوق به.

3لماذا هو محول PoE LAN ضروري؟

في الكابلات الشبكة التقليدية، والبيانات والطاقة تتطلب كابلات منفصلة.البيانات والطاقة ليتم نقلها عبر كابل إيثيرنت واحد، مما يسهل بشكل كبير التثبيت ، ويقلل من التكاليف ، ويقلل من التعقيد. وهذا أمر ذو قيمة خاصة في السيناريوهات التي تكون فيها صعوبة أو تكلفة تثبيت منافذ الكهرباء.

4ما هي معايير إيثيرنت التي تدعمها محولات PoE LAN؟

محولات PoE LAN تتوافق عادة مع المعايير التالية:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

تحدد هذه المعايير مستويات الطاقة وطرق التوصيل عبر كابلات Ethernet ، مما يضمن التوافق مع مجموعة واسعة من الأجهزة المزودة بالطاقة.

5ما هي التطبيقات الشائعة لمحولات PoE LAN؟

تُستخدم محولات PoE LAN على نطاق واسع في التطبيقات التي تتطلب كل من توصيل البيانات والطاقة عبر Ethernet ، مثل:

• كاميرات IP:تبسيط الكابلات في نظم المراقبة.
• الهواتف VoIP:تمكين توزيع الهاتف المكتبية المرنة
• نقاط الوصول اللاسلكية:يسمح بتثبيت المنشآت في السقف أو الجدار دون مصادر طاقة منفصلة.
• الإضاءة الذكية:توفير كل من الاتصال والطاقة لأنظمة الإضاءة الذكية
• محطات نقطة البيع:تقليل تعقيد الأسلاك في بيئات التجزئة.
• أنظمة التحكم في الوصول:إرسال الطاقة والبيانات إلى قراء البطاقات والتحكم.
