تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: RoHS Compliant
رقم الموديل: SM42P01EL
شروط الدفع والشحن
الحد الأدنى لكمية: 800 قطعة
الأسعار: $0.06-$3.2
تفاصيل التغليف: Tape & Reel ، 800 pcs./reel
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 3kk/شهر
رقم الجزء: |
SM42P01EL |
يكتب: |
محولات بو |
معدل البيانات: |
5G Base-T. |
أسلوب الإنهاء: |
SMT |
درجة حرارة التشغيل (الصف التجاري): |
-40-+85 درجة مئوية |
الجهد العزلة: |
1500 فولت فور ، 60 ثانية |
الحث: |
230UH |
عدد القنوات: |
รูปสี่เหลี่ยม |
رقم الجزء: |
SM42P01EL |
يكتب: |
محولات بو |
معدل البيانات: |
5G Base-T. |
أسلوب الإنهاء: |
SMT |
درجة حرارة التشغيل (الصف التجاري): |
-40-+85 درجة مئوية |
الجهد العزلة: |
1500 فولت فور ، 60 ثانية |
الحث: |
230UH |
عدد القنوات: |
รูปสี่เหลี่ยม |

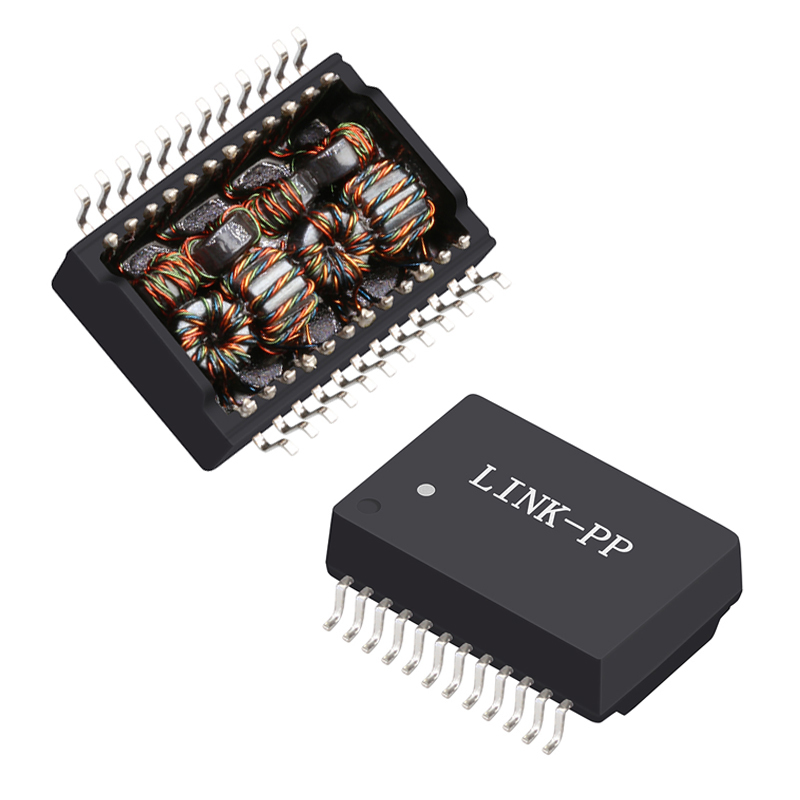

SM42P01EL Chip LAN Transformer Module designed for 5 Gigabit Ethernet (5GbE) applications, supporting PoE+ (Power over Ethernet Plus). This surface-mount (SMT) transformer integrates common-mode chokes to ensure superior EMI suppression, signal integrity, and isolation performance. Engineered for high-speed networking, it provides reliable connectivity for next-generation Ethernet devices requiring efficiency, compact size, and robust power delivery.
| Parameter | Specification |
|---|---|
| Inductance | 230 µH min. @ 100 kHz, 0.1 V |
| Insertion Loss (TD-MX) | 1-100 MHz: −1.0 dB max. 100-250 MHz: −2.0 dB max. |
| Return Loss (TD-MX) | 1-40 MHz: −16 dB min. 40-250 MHz: −(16 − 10 log(f/40)) dB min. |
| Crosstalk | 1-250 MHz: −35 dB min. |
| DCMR (TD-MX) | 1-50 MHz: −30 dB min. 50-150 MHz: −20 dB min. 150-250 MHz: −15 dB min. |
| Hi-Pot | 1500 Vac, 60 s |
| PoE+ Current | 600 mA |
| Operating Temperature | −40 °C to +85 °C |
| Storage Temperature | −40 °C to +85 °C |
