تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: TLA-8T104WLF-T
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10k/25k
الأسعار: $0.08-$1.2
تفاصيل التغليف: T & R.
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 3kk/شهر
رقم الجزء: |
TLA-8T104WLF-T |
نوع المنتجات: |
محولات الايثرنات |
الحث: |
350 ميكرو ساعة |
تدور النسبة: |
1ct: 1ct |
جهد العزلة: |
1500 فولت |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
رقم الجزء: |
TLA-8T104WLF-T |
نوع المنتجات: |
محولات الايثرنات |
الحث: |
350 ميكرو ساعة |
تدور النسبة: |
1ct: 1ct |
جهد العزلة: |
1500 فولت |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

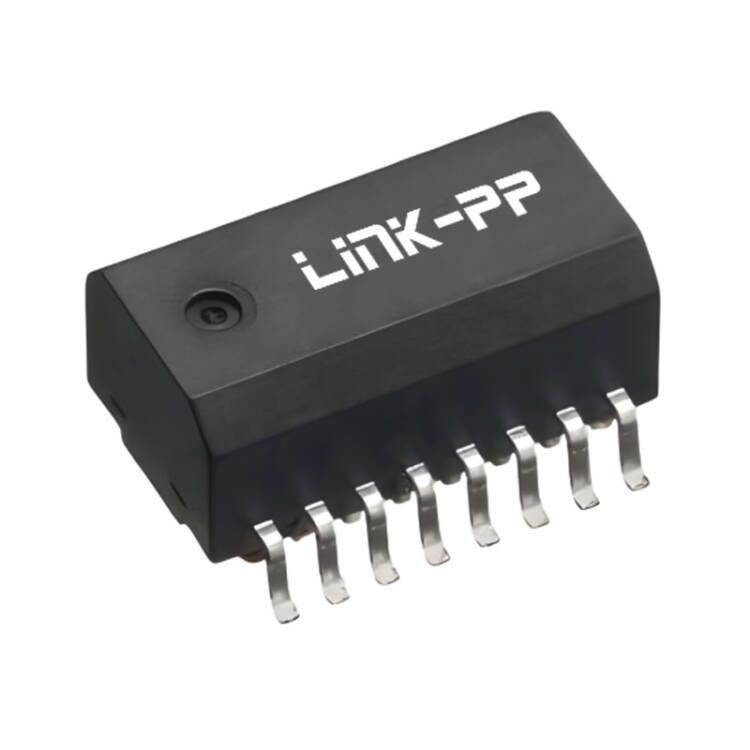

TLA-8T104WLF-T عبارة عن محول نبضي لشبكة LAN من فئة السيارات ومثبت على السطح (SMD) تم تصنيعه في الأصل بواسطة TDK. تم تصميم هذه الوحدة خصيصًا لشبكات إيثرنت 10/100BASE-TX، وتضمن سلامة الإشارة القوية واتصالات الشبكة الموثوقة في البيئات الصعبة.
TLA-8T104WLF-T عبارة عن محول نبضي LAN قديم من فئة السيارات TDK تم تطويره في الأصل لتطبيقات 10/100BASE-TX Ethernet. تم تصميمه كمحول إيثرنت مدمج على السطح، وهو يوفر 350 ميكرومتر كحد أدنى من الحث، ونسبة دوران 1CT:1CT، وجهد عزل 1500 Vrms، والتوافق مع متطلبات الموثوقية AEC-Q200 للبيئات الصناعية والسيارات كثيرة المتطلبات.
على الرغم من أن جزء TDK الأصلي قد وصل إلى نهاية العمر الافتراضي (EOL)، إلا أن العديد من الشركات المصنعة لا تزال تطلب بديلاً متوافقًا للتصميمات القديمة والمنتجات طويلة العمر. تقدم LINK-PP حلول محولات إيثرنت عالية الجودة مع أداء كهربائي مكافئ، مما يساعد المهندسين على الحفاظ على الإنتاج دون إعادة تصميم مركبات ثنائي الفينيل متعدد الكلور الموجودة.
سواء كنت تقوم بصيانة وحدات التحكم الإلكترونية في السيارات، أو معدات Ethernet الصناعية، أو وحدات التحكم المضمنة، أو أجهزة الشبكات، فإن محولات Ethernet المتوافقة لدينا توفر أداءً يمكن الاعتماد عليه، وتوافرًا على المدى الطويل، ودعمًا فنيًا.
-السيارات المعتمدة:متوافق تمامًا مع AEC-Q200، مما يضمن الموثوقية العالية والأداء تحت الضغط الحراري والميكانيكي القاسي.
-سلامة الإشارة الأمثل:يتميز بنسبة دوران قياسية 1CT:1CT (لكل من قنوات TX وRX) وخسارة إدخال تبلغ 1 ديسيبل (0.1 إلى 100 ميجاهرتز)، مما يضمن نقل البيانات بشكل نظيف.
-عزل قوي:يوفر جهد عزل 1500 Vrms (50 هرتز لمدة دقيقة واحدة)، مما يحمي الدوائر المتكاملة الحساسة من الاندفاعات الكهربائية وضوضاء الحلقة الأرضية.
-الحث القياسي:يوفر الحد الأدنى من الحث يبلغ 350 درجة مئوية (عند 100 كيلو هرتز، 8 مللي أمبير للتيار المستمر)، مما يلبي معايير IEEE 802.3 الصارمة للإيثرنت السريع.
-التسامح مع درجات الحرارة القصوى:يعمل بشكل لا تشوبه شائبة في الظروف القاسية مع نطاق واسع لدرجة حرارة التشغيل يتراوح من -40 درجة مئوية إلى +85 درجة مئوية.
-صديقة للبيئة:متوافق تمامًا مع RoHS وخالي من REACH SVHC.
| المعلمة | مواصفة |
|---|---|
| رقم الجزء | TLA-8T104WLF-T |
| نوع المنتج | محول نبض شبكة إيثرنت LAN |
| معيار إيثرنت | 10/100BASE-TX |
| نوع المحول | محول نبض العزلة |
| طَرد | جبل السطح (SMT) |
| نسبة المنعطفات | 1CT:1CT (TX)، 1CT:1CT (RX) |
| OCL (محاثة الدائرة المفتوحة) | 350 ميكروساعة دقيقة. @100 كيلو هرتز، 8 مللي أمبير تيار مستمر |
| عزل الجهد | 1500 فولت في الدقيقة، 50 هرتز، 1 دقيقة |
| فقدان الإدراج | ≥1 ديسيبل (0.1–100 ميجاهرتز) |
| السعة المتشابكة | ≥30 الجبهة الوطنية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| إيك-Q200 | مؤهَل |
| امتثال | RoHS، الوصول إلى SVHC مجانًا |
| التعبئة والتغليف | شريط وبكرة منقوشة |
| كمية البكرة | 1000 قطعة |
| وزن الوحدة | تقريبا. 0.6 جرام |
تتيح بصمة SMT المدمجة إمكانية التجميع الآلي مع تقليل متطلبات مساحة PCB لمنتجات الشبكات عالية الكثافة.
| البعد | قيمة |
|---|---|
| الطول (لتر) | 11.60 ملم كحد أقصى. |
| العرض (ث) | 6.50 ±0.20 ملم |
| الارتفاع (ح) | 5.90 ملم كحد أقصى. |
| تصاعد | جبل السطح (SMT) |
تم تصميم TLA-8T104WLF-T لتلبية متطلبات سلامة الإشارة لواجهات IEEE 802.3 Fast Ethernet.
| المعلمة الكهربائية | قيمة |
|---|---|
| الحث | 350 ميكروساعة دقيقة. |
| تردد الاختبار | 100 كيلو هرتز |
| العاصمة التحيز | 8 مللي أمبير |
| نسبة المنعطفات | 1 قيراط: 1 قيراط |
| فقدان الإدراج | ≥1 ديسيبل |
| نطاق التردد | 0.1-100 ميجا هرتز |
| السعة المتشابكة | ≥30 الجبهة الوطنية |
| عزل الجهد | 1500 في آر إس |
يُستخدم TLA-8T104WLF-T على نطاق واسع في معدات اتصالات Ethernet السريعة التي تتطلب العزل الكهربائي وتكييف الإشارة.
تشمل التطبيقات النموذجية ما يلي:
