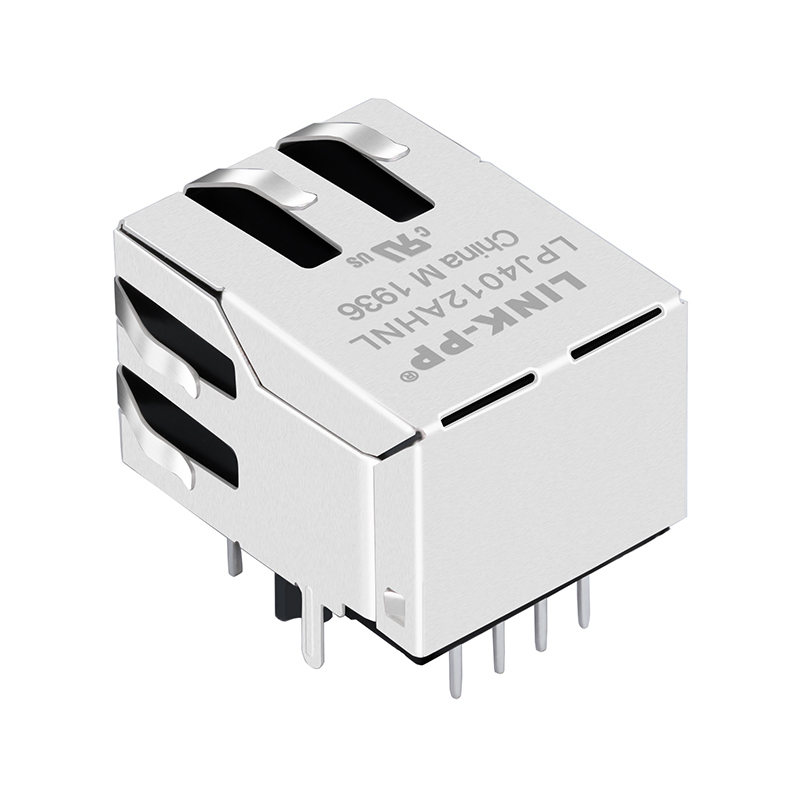

LPJ4012AHNL 10/100BASE-T Single Port RJ45 Connector with LEDs

Name: LPJ4012AHNL 10/100BASE-T Single Port RJ45 Connector with LEDs
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: LPJ4012AHNL
Price: 0.70 USD
Availability: InStock

تفاصيل المنتج

مكان المنشأ: قوانغدونغ ، الصين

اسم العلامة التجارية: LINK-PP

إصدار الشهادات: UL,RoHS,REACH,ISO

رقم الموديل: LPJ4012AHNL

وثيقة: LPJ4012AHNL.pdf

شروط الدفع والشحن

الحد الأدنى لكمية: 50/1200 قطعة

الأسعار: $0.7-$1.5

تفاصيل التغليف: صينية

وقت التسليم: 5-8 أيام العمل

شروط الدفع: L/C ، D/A ، D/P ، T/T ، Western Union

القدرة على العرض: 5kk/شهر

احصل على افضل سعر

تفاصيل المنتج

وصف المنتج

إبراز:
                                                                                                                                                                                                                                                                                                                                    LPJ4012AHNL,10/100BASE-T Magjack,LINK-PP RJ45, 10/100BASE-T Magjack, LINK-PP RJ45


رقم الجزء:	LPJ4012AHNL	جنس:	أنثى ماجاك
علامات تجارية متوافقة:	نبض	عدد المنافذ:	1X1
مزلاج:	تحت	معدل البيانات:	100-base-t
بو:	غير	خيار الصمام:	مع
علامات التبويب:	مع	نوع التثبيت:	Tht
نوع اللحام:	موجة	نطاق درجة حرارة التشغيل:	-40 درجة مئوية إلى +85 درجة مئوية

رقم الجزء:	LPJ4012AHNL
جنس:	أنثى ماجاك
علامات تجارية متوافقة:	نبض
عدد المنافذ:	1X1
مزلاج:	تحت
معدل البيانات:	100-base-t
بو:	غير
خيار الصمام:	مع
علامات التبويب:	مع
نوع التثبيت:	Tht
نوع اللحام:	موجة
نطاق درجة حرارة التشغيل:	-40 درجة مئوية إلى +85 درجة مئوية

LPJ4012AHNL 10/100BASE-T Single Port RJ45 Connector with LEDs

Overview of 100Base-T RJ45 Connector

The LPJ4012AHNL from LINK-PP is a 10/100BASE-T Single Port RJ45 Female Connector featuring integrated LEDs and EMI shielding. It is designed for Fast Ethernet (IEEE 802.3) applications such as network switches, routers, media converters, and embedded Ethernet interfaces.

Key Features & Benefits

Integrated Magnetics (MagJack) - Combines isolation transformer and common-mode choke into a single connector to simplify PCB layout.
Tab-Down Structure - Ideal for bottom-mount or limited-space board designs.
Dual LEDs (Green/Yellow) - Clear visual feedback for link and activity status.
Enhanced EMI Shielding - Metal shell and ground tabs minimize electromagnetic interference.
Wide Temperature Range (-40 °C ~ +85 °C) - Suitable for industrial and outdoor network applications.
Through-Hole Construction - Provides mechanical stability and strong solder retention.
RoHS & REACH Compliant - Environmentally friendly and globally accepted.

LPJ4012AHNL 10/100BASE-T Magjack Specifications

Feature	Specification	Details
Ethernet Speed	10/100 Base-T	Supports IEEE 802.3 Fast Ethernet
Number of Ports	1×1	Single Port RJ45 Connectors
Pin Count	8P8C	Standard RJ45 modular interface
Mounting Type	THT (Through-Hole)	Wave-soldered through PCB holes
Orientation	Tab Down	Latch positioned downward for PCB edge mounting
LED Indicators	Green / Yellow	Display link and activity status
Shielding	EMI Shield with Ground Tabs	Provides better noise immunity
Operating Temperature	-40 °C to +85 °C	Industrial temperature range
Dimensions	21.25 mm L × 15.93 mm W × 13.30 mm H	Compact design
Compliance	IEEE 802.3, UL, RoHS, REACH, ISO9001/14001	Fully certified for global markets
Packaging	50 pcs/tray, 1200 pcs/carton	Standard packaging

LPJ4012AHNL Drawing

LPJ4012AHNL.pdf

Electrical Specifications (@25 °C)

1. Turn Ratio (±2%) TX = 1CT : 1CT RX = 1CT : 1CT

2. Inductance (OCL) ≥ 350 µH min @ 100 kHz, 0.1 V, 8 mA DC Bias

3. Insertion Loss ≤ -1.0 dB (max) @ 1-100 MHz

4. Return Loss -18 dB (min) @ 1-30 MHz
-15 dB (min) @ 30-60 MHz
-12 dB (min) @ 60-80 MHz
-10 dB (min) @ 80-100 MHz

5. Crosstalk -40 dB (min) @ 30 MHz
-35 dB (min) @ 60 MHz
-30 dB (min) @ 100 MHz

6. Common Mode Rejection (CMR) -40 dB (min) @ 30 MHz
-35 dB (min) @ 60 MHz
-30 dB (min) @ 100 MHz

7. Hi-Pot 1500 Vrms

8. Operating Temperature Range -40 °C to +85 °C
