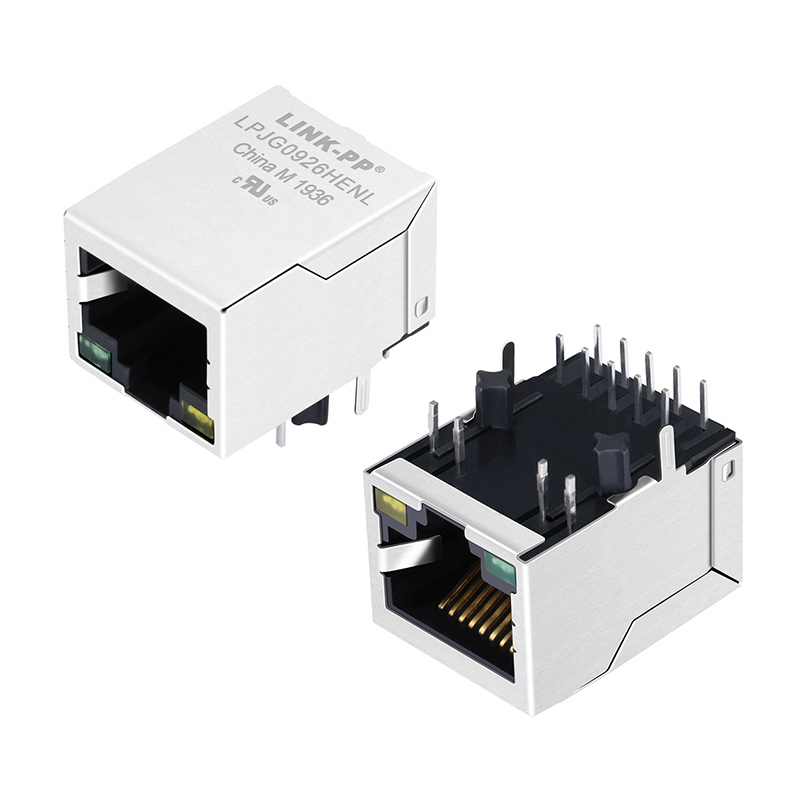

LPJG0926HENL 100/1000 Base-T RJ45 MagJack مع دعم PoE +

الخصائص الرئيسية لمكون LPJG0926HENL RJ45:

1رابط RJ45 ذو منفذ واحد مع مغناطيس مدمج مصمم ل100/1000Base-Tإيثيرنت (جيجابيت) معPoE +القدرة.

2.1 × 1 منفذالتكوينحفرةيصلح

3التوجه إلى أسفل علامة التبويب (علامة التبويب لأسفل) معأخضر/أصفرمصابيح LED مدمجة

4يلتقيIEEE 802.3at (PoE+)المعيار؛ مصمم لتطبيقات الشبكة المحلية مثل مودم SOHO ADSL ، LAN على اللوحة الأم (LOM) ، المراكز ، المفاتيح.

5.الموادالأداء:

• مادة الغطاء: PBT البلاستيكي الحراري مع 30٪ من الألياف الزجاجية، مع تصنيف UL94V-0.
• الاتصال: برونز الفوسفور؛ الدبابيس: النحاس
• الدرع: SUS 304
• طبقة اتصال في منطقة التزاوج: ما لا يقل عن 6 ميكرونات من الذهب.

6مغناطيسية عالية العزل: نسبة الدوران1CT: 1CT(الأساسية إلى الثانوية) لكل زوج.

7المفتاحالأداء الكهربائي:

• حلقة مفتوحة الحثية: ≥ 350 μH (100 kHz/0.1 V، تحيز 8 mA) ؛ ≥ 120 μH (100 kHz/0.1 V، تحيز 18 mA).
• فقدان الإدراج: أقصى ¥1.0 ديسيبل (1-100 ميغاهرتز) ؛ ¥1.2 ديسيبل (100-125 ميغاهرتز).
• خسارة العودة: الحد الأدنى 16 ديسيبل (1-40 ميغاهرتز) ؛ 12 ديسيبل (40-60 ميغاهرتز) ؛ 10 ديسيبل (60-80 ميغاهرتز) ؛ 8 ديسيبل (80-100 ميغاهرتز).
• الصوت المتقاطع: 30 ديسيبل كحد أدنى (1-100 ميغاهرتز).
• رفض الوضع المشترك: 30 ديسيبل كحد أدنى (1-100 ميغاهرتز).
• مستوى التيار المتردد / الجهد عند RJ-45 pins: يصل إلى 720 mA عند 57 VDC (متواصل).
• اختبار الـ Hi-pot: 1500 Vrms على الأقل.

8درجة حرارة العمل:0 °C إلى 70 °C.

9الحزمةالأبعاد(تقريبًا): الطول ~ 21.25 مم ، العرض ~ 15.93 مم ، الارتفاع ~ 13.30 مم.

10الشهادات / الامتثال: RoHS ، REACH ، UL رقم الملف E484635

المواصفات الميكانيكية والتركيب:

• التوجه: 90 درجة (زاوية مستقيمة) من خلال فتحة التثبيت.
• أعمدة الاحتفاظ: نوع T-post للتركيب الصلب لللوح.
• أرض الدرع: متصلة عبر علامة الدرع (SUS 304) إلى الطائرة الأرضية.
• درجة حرارة ذروة اللحام الموجية: 250 درجة مئوية لمدة 5 ثوان.
• تخطيط PCB المقترح في ورقة البيانات.

ورقة بيانات LPJG0926HENL RJ45:

LPJG0926HENL.pdf

اعتبارات التصميم وملاحظات:

1. تأكد من أن تخطيط اللوحة يتبع البصمة الموصى بها وتعزيز الدرع حسب ورقة البيانات.
2. إيلاء الاهتمام لتصنيف التيار (720 mA @ 57 فولت) إذا كان تصميم PoE الخاص بك يدفع سيناريوهات الطاقة العالية (على سبيل المثال، أجهزة PoE +).
3. درجة حرارة التشغيل المحدودة إلى 0 °C~70 °C؛ إذا كان تصميمك يعمل أكثر سخونة (الصناعية / درجة الحرارة الممتدة) تحقق من مدى ملاءمته أو خفضها.
4. عند تصميم الامتثال لـ EMI وسلامة الإشارة، استخدم المغناطيس المحدد واختبار فقدان الإدراج / العودة، التقاطع عبر البيانات.
5. التحقق من بصمة LED وتوجيه علامة التبويب (خيار LED الأخضر / الأصفر) لتتناسب مع تخطيط اللوحة.

لماذا تختار LPJG0926HENL؟

• يجمع بين سرعات Gigabit Ethernet مع دعم PoE + ، مما يقلل من الحاجة إلى أسلاك طاقة منفصلة.
• المغناطيسية المتكاملة توفر مساحة اللوحة وتبسيط التصميم.
• الامتثال لمعايير الصناعة (IEEE 802.3at ، UL ، RoHS) يضمن التشغيل الموثوق به وحرية التصميم.
• اختيار المواد القوية والدرع يدعمون أداء EMI/EMC في البيئات المتطلبة.
• مناسبة للبيئات الصناعية والأجهزة الشبكة الرئيسية على حد سواء.
