تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJE101-0DNLTR-SM
وثيقة: LPJE101-0DNLTR-SM.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 10/100/25 ك
الأسعار: $0.06-$1.2
تفاصيل التغليف: الشريط والبكرة
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: L/C ، D/A ، D/P ، Western Union
القدرة على العرض: 6500 ألف قطعة/شهر
نوع المنتج: |
1 × 1 موصل RJ45 محمي |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
علامات تجارية متوافقة: |
تي |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
فئة الأداء: |
القط 5e |
عدد المناصب/جهات الاتصال: |
8p8c |
نوع التثبيت: |
THR |
خيار الصمام: |
بدون |
علامات التبويب: |
بدون |
درع معدني: |
محمي |
توجيه: |
الزاوية اليمنى (مدخل جانبي) |
نوع المنتج: |
1 × 1 موصل RJ45 محمي |
درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
علامات تجارية متوافقة: |
تي |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
فئة الأداء: |
القط 5e |
عدد المناصب/جهات الاتصال: |
8p8c |
نوع التثبيت: |
THR |
خيار الصمام: |
بدون |
علامات التبويب: |
بدون |
درع معدني: |
محمي |
توجيه: |
الزاوية اليمنى (مدخل جانبي) |

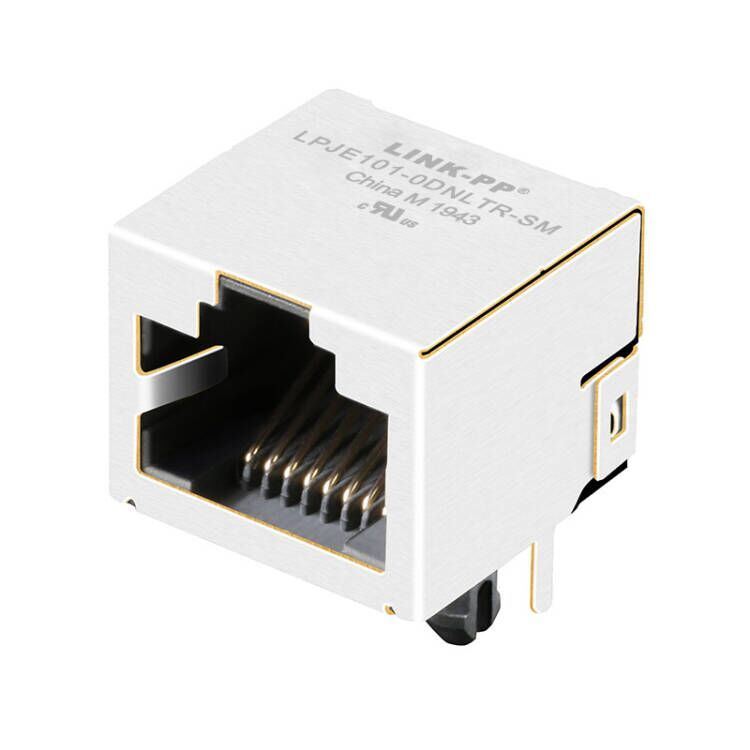

The LINK-PP LPJE101-0DNLTR-SM is a 1×1 shielded industrial-grade RJ45 connector designed for rugged Ethernet applications that require long-term durability, stable electrical performance, and compatibility with automated manufacturing.
Featuring Through-Hole Reflow (THR) technology, it combines SMT process efficiency with superior mechanical retention—ideal for harsh-environment networking devices.
The LPJE101-0DNLTR-SM THR RJ45 connector offers high mechanical strength, reliable signal integrity, and reflow soldering capability for automated SMT production lines. Perfect for industrial Ethernet, automation, robotics, embedded networking, and rugged communication devices.
|
Parameter |
Specification |
|---|---|
| Product Type | 1×1 Shielded RJ45 Connector (THR) |
| Positions / Contacts | 8P8C (RJ45) |
| Performance | Cat5e-class mechanical structure |
| Voltage / Current | 125V AC / 1.5A |
| Contact Resistance | ≤20 mΩ |
| Insulation Resistance | ≥500 MΩ @ 500V DC |
| Dielectric Strength | 1000V AC 1min |
| Contact Material | Phosphor Bronze, Gold-Flash plating |
| Shielding | Nickel-plated copper alloy |
| Operating Temperature | −40°C to +85°C |
| Soldering Process | IR reflow 250°C / 5s |
| Durability | ≥750 plug cycles |
| Mounting | Through-Hole Reflow (THR) |
|
Packaging |
Details |
|---|---|
| Tape & Reel | 200 pcs / reel |
| Carton | 2000 pcs / carton |
| Carton Size | 395 × 395 × 385 mm |
| Weight | ~13 kg/carton |
THR RJ45 connectors combine the mechanical robustness of through-hole pins with the high-speed automated reflow soldering process used for SMT manufacturing.
This makes the LPJE101-0DNLTR-SM an excellent choice for rugged embedded networking hardware.
