تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJD0713DNL
وثيقة: LPJD0713DNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25K
الأسعار: $0.09-$1.85
تفاصيل التغليف: 54 قطعة في صينية واحدة، 22 صينية في كرتونة واحدة، مقاس 37*30*30 سم، 10 كجم (1080 قطعة) من كل كرتونة
وقت التسليم: يوم واحد ، سفينة اليوم
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 3000000/شهر
مسلسل: |
رابط RJ45 الرأسي |
رقم الجزء: |
LPJD0713DNL |
إيثرنت: |
10/100 / 1000BASE-T |
قاد: |
بدون بقيادة |
درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
توجيه: |
أعلى الدخول |
ارتفاع: |
16.6 ملم |
طول: |
21.59 ملم |
عرض: |
16.00 ملم |
الملفات: |
تتوفر ورقة البيانات وبصمة ثنائي الفينيل متعدد الكلور والخطوة ثلاثية الأبعاد |
مسلسل: |
رابط RJ45 الرأسي |
رقم الجزء: |
LPJD0713DNL |
إيثرنت: |
10/100 / 1000BASE-T |
قاد: |
بدون بقيادة |
درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
توجيه: |
أعلى الدخول |
ارتفاع: |
16.6 ملم |
طول: |
21.59 ملم |
عرض: |
16.00 ملم |
الملفات: |
تتوفر ورقة البيانات وبصمة ثنائي الفينيل متعدد الكلور والخطوة ثلاثية الأبعاد |

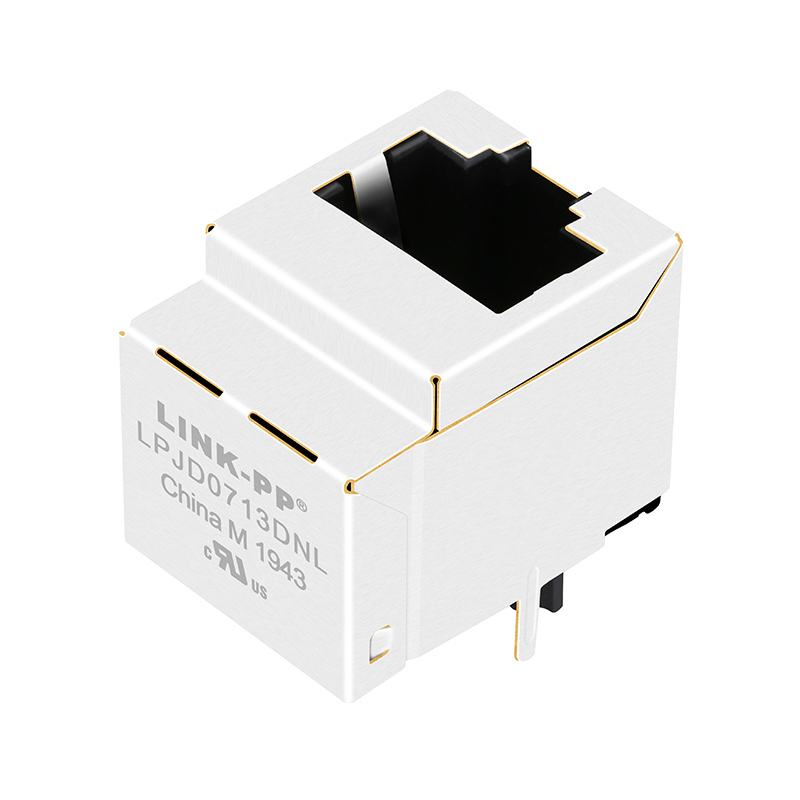

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
