تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJD0717DNL
وثيقة: LPJD0717DNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: $0.09-$1.85
تفاصيل التغليف: 50 قطعة / صينية ، 1200 قطعة / كرتون
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 6000K-PCS/شهر
رقم الجزء: |
LPJD0717DNL |
سرعة: |
10/100 / 1000BASE-T |
تصاعد: |
عمودي، تي إتش تي |
تكوين المنفذ: |
1x1 منفذ |
المغناطيسية: |
مدمج، |
بدوره نسبة: |
1ct: 1ct |
رقم الجزء: |
LPJD0717DNL |
سرعة: |
10/100 / 1000BASE-T |
تصاعد: |
عمودي، تي إتش تي |
تكوين المنفذ: |
1x1 منفذ |
المغناطيسية: |
مدمج، |
بدوره نسبة: |
1ct: 1ct |

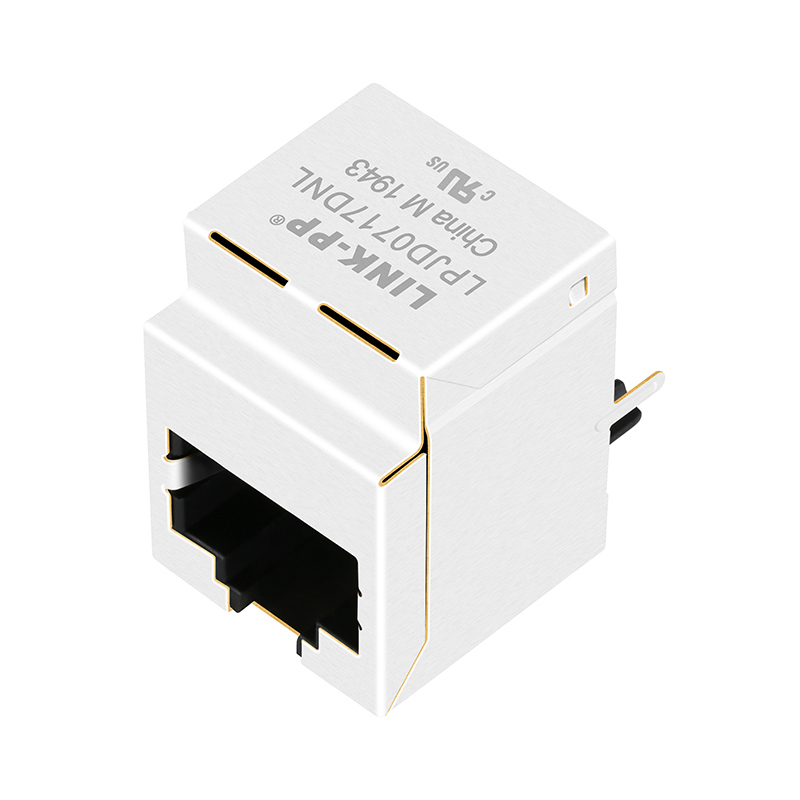

الـLPJD0717DNLهو رابط مغناطيسي RJ45 ذو منفذ واحد ، 1000 Base-T (Gigabit Ethernet) مصمم للتركيب الرأسي ، من خلال الثقب (THT).يتم تصنيعه من قبل LINK-PP وهو عنصر غير PoE (Power over Ethernet)، مع وحدة مغناطيسية متكاملة ولكن بدون مؤشرات LED.
| المعلم | المواصفات |
|
رقم الجزء |
LPJD0717DNL |
| نوع الجهاز | عموديجاك (RJ45، إيثيرنت) |
| عدد المراكز/الاتصالات | 10P8C |
| توجيه القفل | إرفع |
| زاوية تركيب PCB | THT اللحام |
| علامات التبويب EMI الدرع | بدون |
| ارتفاع الحزمة | 16.60ملم0.654بوصات |
| طول الحزمة | 21.59إم /0.850بوصات |
| عرض الحزمة | 16.00إم /0.630بوصات |
| مواد السكن | PBT البلاستيك الحراري + 30%G.F UL94V-0 |
| مواد الاتصال | الفوسفور البرونز C5210R-EH، سمك = 0.35mm |
| مادة الدبابيس | النحاس C2680R-H، سمك = 0.35mm |
| مادة الدرع | سبيكة النحاس النحاس H65Y، سمك=0.2mm |
| طلاء الارتباط | الذهب 6 ميكرو بوصات دقيقة في منطقة الاتصال. |
| درجة حرارة ذروة اللحام الموجية | 250 درجة مئوية، 5 ثواني |
| شهادة UL | رقم الملف E484635 |
| المواصفات | القيمة | الحالة |
| نسبة الدوران (± 2٪) | 1CT:1CT | الابتدائي: الثانوي (السابق: الثاني) |
| حرارة الحرارة (OCL) (Min) | 350 ميكرو ساعة | @100kHz، 0.1V، 8mA DC Bias |
| خسارة الإدراج (حد أقصى) | -1.0 ديسيبل | 0.5 ~ 100 ميغاهرتز |
| خسارة العائد (دقيقة) | -18 ديسيبل | 0.5 ~ 40 ميغا هرتز |
| خسارة العائد (دقيقة) | -14 ديسيبل | 60 ميغاهرتز |
| خسارة العائد (دقيقة) | -12 ديسيبل | 80 ميغاهرتز |
| خسارة العائد (دقيقة) | -10 ديسيبل | 100 ميغاهرتز |
| الصوت المتقاطع (دقيقة) | -35 ديسيبل | 0.5 ~ 40 ميغا هرتز |
| الصوت المتقاطع (دقيقة) | -30 ديسيبل | 40.1 ~ 100 ميغا هرتز |
| نسبة رفض الوضع المشترك (CMRR) (دقيقة) | -30 ديسيبل | 0.5 ~ 100 ميغاهرتز |
| اختبار الهيبوت (دقيقة) | 1500Vrms | |
| نطاق درجة حرارة العمل | 0°C إلى 70°C |
| المعلم | HFJV1-1G46RL / HFJV1-E1G46RL |
|---|---|
| نوع الجهاز | جاك مغناطيسي RJ45 |
| عدد الموانئ | 1 ميناء |
| مصباح LED | بدون مصابيح LED |
| التوجيه | الوصول إلى القمة |
| الدرع | نعم.. |
| درجة حرارة العمل | 0°C إلى +70°C /-40°C إلى +85°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| الرطوبة | 0 ٪ 95 RH |
