تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LPJD0718DNL
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10k/25k
الأسعار: $0.5-$1.1
تفاصيل التغليف: T & R.
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 5kk/شهر
رقم الجزء: |
LPJD0718DNL |
فئة: |
رابط RJ45 الرأسي |
تطبيق: |
شبكة جيجابت إيثرنت غير PoE |
هيبوت: |
1500 VRMS |
جبل نوع: |
عمودي (تي إتش تي) |
نطاق درجة حرارة التشغيل: |
0°C ~ 70°C |
المناصب / الاتصالات: |
10P8C |
اتجاه مزلاج: |
أعلى |
علامات تبويب درع EMI: |
بدون |
المواد السكنية: |
لدن بالحرارة PBT + 30% ألياف زجاجية |
مادة الاتصال: |
الفوسفور البرونز |
UL94V-0: |
نعم |
مادة دبوس: |
نحاس C2680R-H، 0.35 ملم |
مادة الدرع: |
سبائك النحاس النحاس |
الاتصال الطلاء: |
الذهب 6 ميكرون دقيقة |
موجة لحام درجة الحرارة.: |
250 درجة مئوية ±5 درجة مئوية لمدة 5 ثواني |
رقم الجزء: |
LPJD0718DNL |
فئة: |
رابط RJ45 الرأسي |
تطبيق: |
شبكة جيجابت إيثرنت غير PoE |
هيبوت: |
1500 VRMS |
جبل نوع: |
عمودي (تي إتش تي) |
نطاق درجة حرارة التشغيل: |
0°C ~ 70°C |
المناصب / الاتصالات: |
10P8C |
اتجاه مزلاج: |
أعلى |
علامات تبويب درع EMI: |
بدون |
المواد السكنية: |
لدن بالحرارة PBT + 30% ألياف زجاجية |
مادة الاتصال: |
الفوسفور البرونز |
UL94V-0: |
نعم |
مادة دبوس: |
نحاس C2680R-H، 0.35 ملم |
مادة الدرع: |
سبائك النحاس النحاس |
الاتصال الطلاء: |
الذهب 6 ميكرون دقيقة |
موجة لحام درجة الحرارة.: |
250 درجة مئوية ±5 درجة مئوية لمدة 5 ثواني |

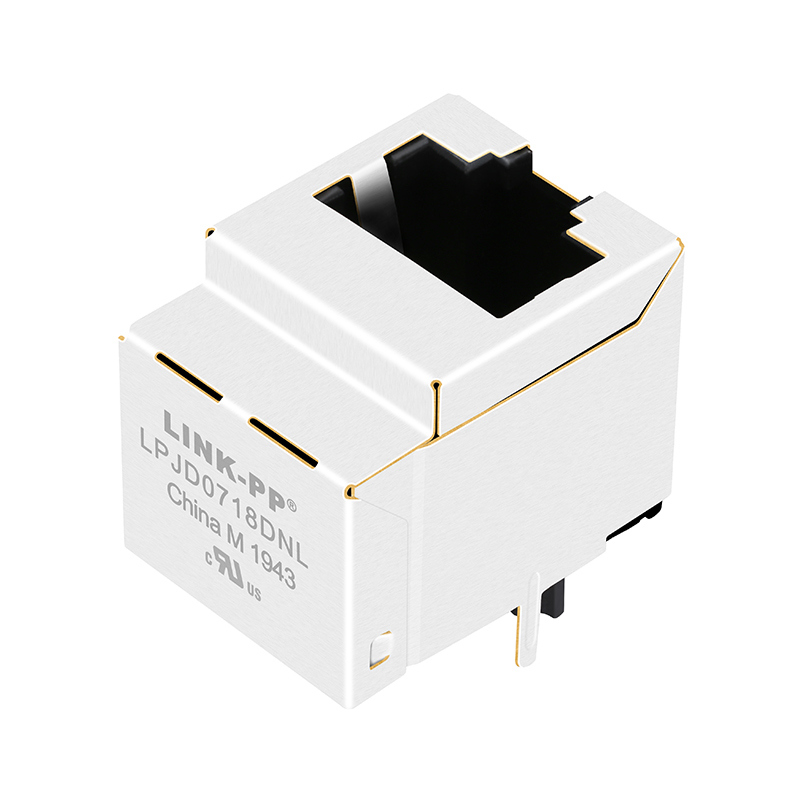

يستخدم LPJD0718DNL عبارة عن موصل مغناطيسي RJ45 أحادي المنفذ 10/100/1000 Base-T (إيثرنت جيجابت) مصمم لـ التركيب الرأسي على لوحة الدوائر المطبوعة (PCB). يدمج وحدة محول عالية الأداء داخل غلاف المقبس ويدعم تطبيقات غير PoE.
هذا النموذج لا يتضمن مؤشرات LED، مما يجعله مثاليًا لتصميمات الإيثرنت المدمجة أو المخصصة حيث لا يلزم وجود مؤشر حالة خارجي.
يوفر LPJD0718DNL سلامة إشارة ممتازة، و قمع التداخل الكهرومغناطيسي (EMI)، و موثوقية طويلة الأمد عبر بيئات إرسال الإيثرنت، مما يضمن اتصالًا مستقرًا في تطبيقات البيانات عالية السرعة.
| المواصفات | القيمة | الحالة |
|---|---|---|
| نسبة الدوران (±2%) | 1CT:1CT | الأساسي: الثانوي (TX/RX) |
| الحث OCL (الحد الأدنى) | 350 µH | @100kHz, 0.1V, 8mA DC Bias |
| فقدان الإدخال (الحد الأقصى) | -1.0 ديسيبل | 1 - 100 ميجاهرتز |
| فقدان العودة (الحد الأدنى) | -18 ديسيبل | 1 - 40 ميجاهرتز |
| فقدان العودة (الحد الأدنى) | -14 ديسيبل | 60 ميجاهرتز |
| فقدان العودة (الحد الأدنى) | -12 ديسيبل | 80 ميجاهرتز |
| فقدان العودة (الحد الأدنى) | -10 ديسيبل | 100 ميجاهرتز |
| التداخل (الحد الأدنى) | -30 ديسيبل | 1 - 100 ميجاهرتز |
| CMRR (الحد الأدنى) | -30 ديسيبل | 1 - 100 ميجاهرتز |
| اختبار HiPot | 1500 Vrms | -- |
| نطاق درجة حرارة التشغيل | 0°C ~ 70°C | -- |
| البعد | بوصة | مليمتر (مم) |
|---|---|---|
| الارتفاع | 0.654" | 16.60 ملم |
| الطول | 0.850" | 21.59 ملم |
| العرض | 0.630" | 16.00 ملم |
يستخدم LPJD0718DNL Vertical RJ45 Gigabit MagJack على نطاق واسع في أجهزة الشبكات ومعدات الاتصالات المدمجة التي تتطلب أداء إيثرنت عالي السرعة بدون PoE.
