تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
وثيقة: LPJ4014CNL.pdf
شروط الدفع والشحن
Minimum Order Quantity: 10
الأسعار: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
جنس: |
أنثى ماجاك |
مسلسل: |
موصلات LINK-PP RJ45 |
علامات تجارية متوافقة: |
يستحق |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
بدون |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |
جنس: |
أنثى ماجاك |
مسلسل: |
موصلات LINK-PP RJ45 |
علامات تجارية متوافقة: |
يستحق |
عدد المنافذ: |
1X1 |
مزلاج: |
تحت |
معدل البيانات: |
100-base-t |
بو: |
غير |
خيار الصمام: |
بدون |
علامات التبويب: |
مع |
نوع التركيب: |
Tht |
نوع اللحام: |
موجة |
نطاق درجة حرارة التشغيل: |
-40 درجة مئوية إلى +85 درجة مئوية |

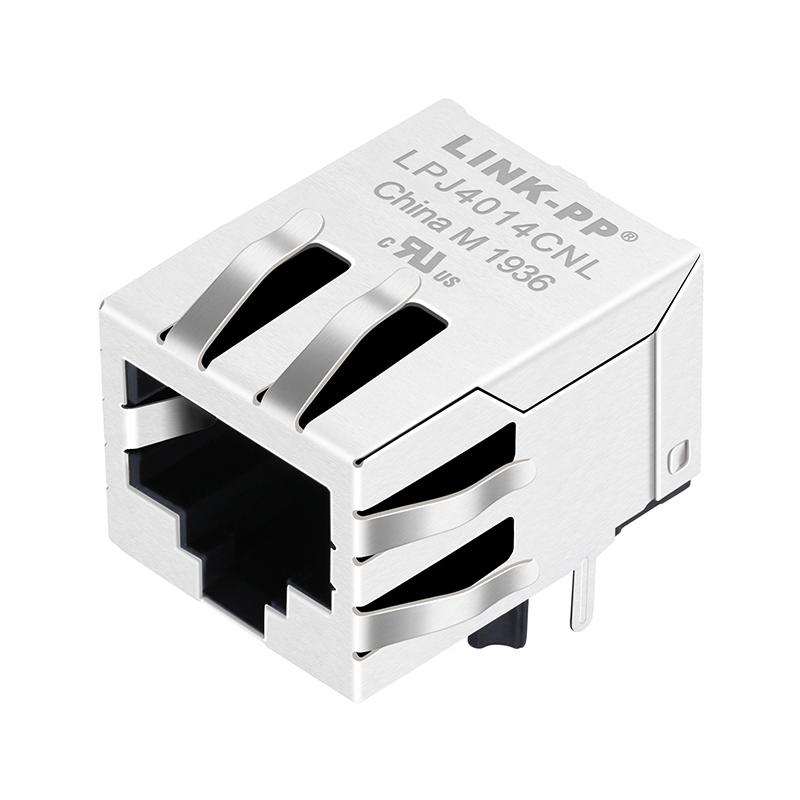

إن LPJ4014CNL هو موصل RJ45 أحادي المنفذ مع مغناطيس مدمج، تم تصميمه وتصنيعه بواسطة LINK-PP لاتصال إيثرنت 10/100 Base-T موثوق.
تدمج وحدة Magjack المدمجة هذه المحول المغناطيسي وواجهة RJ45 في مكون واحد، مما يقلل من مساحة لوحة الدوائر المطبوعة، ويحسن أداء التداخل الكهرومغناطيسي، ويبسط تصميم الدائرة لتطبيقات الشبكات والصناعية.
تم بناؤه لتلبية معايير IEEE 802.3، يدعم LPJ4014CNL نقل بيانات بسرعة 10/100 ميجابت في الثانية ويوفر سلامة إشارة ممتازة حتى في البيئات الكهربائية الصاخبة.
مع نطاق درجة حرارة تشغيل واسع (-40 درجة مئوية إلى +85 درجة مئوية) و غلاف محمي، فهو مثالي لـ أجهزة إنترنت الأشياء، ووحدات التحكم الصناعية، والأنظمة المدمجة التي تتطلب أداء إيثرنت مستقر.
| المعلمة | المواصفات |
|---|---|
| رقم القطعة | LPJ4014CNL |
| النوع | موصل RJ45 مدمج (Magjack) |
| تكوين المنفذ | 1×1 |
| السرعة | 10/100 Base-T |
| نوع التركيب | من خلال الثقوب |
| الاتجاه | اللسان لأسفل |
| درع | درع معدني |
| LED | لا يوجد LED |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +85 درجة مئوية |
| طلاء التلامس | طلاء ذهبي (خيارات 6 ميكرومتر / 15 ميكرومتر / 30 ميكرومتر) |
| مادة العازل | بلاستيك حراري UL 94V-0 |
| الامتثال | IEEE 802.3، UL، RoHS، REACH |
س 1: ما الذي يجعل LPJ4014CNL مناسبًا للتطبيقات الصناعية وتطبيقات إنترنت الأشياء؟
ج: تم تصميم LPJ4014CNL بـ مغناطيس مدمج ودرع محسّن للتداخل الكهرومغناطيسي، مما يوفر قمعًا فائقًا للضوضاء وسلامة إشارة في البيئات الكهربائية القاسية. يضمن نطاق درجة الحرارة الواسع (-40 درجة مئوية إلى +85 درجة مئوية) و تصميم التركيب من خلال الثقوب أداءً ميكانيكيًا موثوقًا به للتشغيل طويل الأمد في شبكات الإيثرنت الصناعية، والأتمتة، وبوابات إنترنت الأشياء.
س 2: كيف يختلف Magjack RJ45 المدمج عن موصل RJ45 القياسي؟
ج: على عكس موصلات RJ45 القياسية، يدمج LPJ4014CNL محولات مغناطيسية (مغناطيسية) داخل غلاف الموصل. يوفر هذا التكامل عزلًا بين شريحة PHY وخطوط الشبكة، ويقلل من عدد المكونات الخارجية، ويحسن أداء التوافق الكهرومغناطيسي/التداخل الكهرومغناطيسي، ويبسط تصميم لوحة الدوائر المطبوعة. النتيجة هي بصمة أصغر، وتكلفة نظام أقل، وزيادة موثوقية التصميم.
س 3: هل LPJ4014CNL متوافق مع مجموعات شرائح الإيثرنت PHY الرئيسية؟
ج: نعم. LPJ4014CNL متوافق تمامًا مع معايير IEEE 802.3 وتم اختباره مع شرائح PHY الرائدة من Broadcom، و Intel، و Microchip، و Realtek، و Marvell، و Texas Instruments. هذا يضمن التوافق التوصيل والتشغيل عبر معظم تطبيقات إيثرنت 10/100 Base-T.
س 4: هل يتطلب LPJ4014CNL مكونات خارجية إضافية للتشغيل؟
ج: لا يلزم وجود مغناطيسات إضافية. يتضمن التصميم المدمج بالفعل محولات العزل وملفات التردد المشترك اللازمة، مما يتيح الاتصال المباشر بين منفذ RJ45 وواجهة الإيثرنت PHY. يلزم فقط الحد الأدنى من المكونات السلبية الداعمة (مثل المقاومات والمكثفات) لتكييف الإشارة وفقًا لتوصيات ورقة بيانات شريحة PHY.
س 5: ما هي شهادات الامتثال التي يلبيها LPJ4014CNL؟
ج: يلبي LPJ4014CNL اعتراف UL، و RoHS، و REACH التوجيهات البيئية، ويتوافق مع مواصفات إيثرنت IEEE 802.3. مرافق إنتاج LINK-PP معتمدة من ISO 9001 / ISO 14001، مما يضمن جودة منتج متسقة ومسؤولية بيئية.
س 6: هل يمكن لـ LINK-PP توفير حلول Magjack RJ45 مخصصة؟
ج: نعم. تقدم LINK-PP خدمات تصنيع المعدات الأصلية وتصنيع التصميم الأصلي المخصصة، بما في ذلك التعديلات على تكوين الدبوس، ولون LED، وتصميم المغناطيس، وهيكل الدرع لتلبية المتطلبات الكهربائية أو الميكانيكية المحددة. تتوفر حلول مخصصة لتطبيقات الشبكات الصناعية والاتصالات والأنظمة المدمجة ذات الحجم الكبير.
