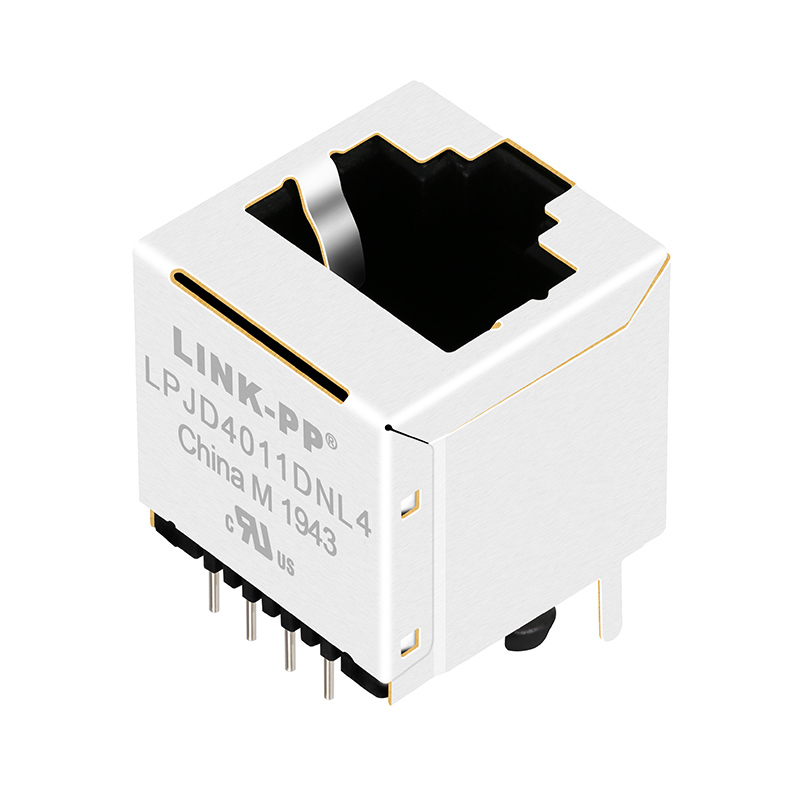

LPJD4011DNL4 IR Reflow Vertical RJ45 جاك مع مغناطيس 10/100Base-T

LPJD4011DNL4 THR الرأسي RJ45 عبارة عامة عن رابط

LPJD4011DNL4 هو رابط RJ45 الرأسي الذي طورته شركة LINK-PP INT'L TECHNOLOGY CO. ، LIMITED ، والذي يتم وضعه بشكل أساسي كإصدار من خلال الثقب (THR) مع مكونات مغناطيسية 10/100.وهو مُكيّف لسيناريوهات إيثيرنت، تدعم معدل نقل 10/100 Base-T ، وتتبنى تصميم منفذ 1 × 1. تشكيل الاتصال هو 8P8C (متوافق مع معيار واجهة إيثيرنت RJ45) ،وهو نوع غير PoE (السلطة عبر إثنتر)يحتوي الميناء على 4 نواة مغناطيسية مدمجة ، و زاوية تركيب PCB هي نوع الدخول العلوي ، والتي يمكن أن تلبي متطلبات واجهة أجهزة الشبكة المحلية التقليدية (LAN).

المواصفات الكهربائية LPJD4011DNL4

مواصفات تدفق THR:

• مرحلة التسخين المسبقنطاق درجة الحرارة (TA-TB): 150-200°C؛ نطاق الوقت (T1-T2): 60-180 ثانية.
• مرحلة الحرارة:درجة حرارة الاحتفاظ: 217 درجة مئوية؛ وقت الاحتفاظ (TL): 60-150 ثانية.
• مرحلة ذروة الحرارة:درجة حرارة الذروة القصوى (TP): 250 (+0/-5) °C. وقت الحد الأقصى لدرجة حرارة الذروة (TP): 5 ثوان.
• متطلبات إضافية:الحد الأقصى لمعدل التدفئة هو 3 درجة مئوية في الثانية، والحد الأقصى لمعدل التبريد هو 6 درجات مئوية في الثانية. الحد الأقصى للوقت من 25 درجة مئوية إلى المنتج الخروج من الفرن هو 6 دقائق.

الخصائص الميكانيكية والمواد

تكوين المواد

1. السكن:مصنوعة من مادة بلاستيكية حرارية PA46 + 30٪ ألياف الزجاج (G.F) ، تتوافق مع تصنيف قابلية الاحتراق UL94V-0 ، وتتميز بالمقاومة الميكانيكية والسلامة من الحريق.
2. الاتصال:مصنوع من البرونز الفوسفور C5210R-EH بسمك 0.35 ملم. منطقة الاتصال مغلفة بالذهب، مع الحد الأدنى من سمك الغلاف الذهبي من 6 ميكرو بوصة،تحسين الموصلات الكهربائية ومقاومة الأكسدة.
3. الدبابيس:مصنوعة من النحاس C2680R-H بسماكة 0.35 ملم، مما يضمن صلابة وقابلية الكهرباء للدبابيس.
4. الدرع:مصنوعة من الفولاذ المقاوم للصدأ SUS 304-1/2H بسماكة 0.2 ملم ، والتي يمكن أن تحمي بشكل فعال التداخل الكهرومغناطيسي الخارجي (EMI).

الأبعاد والمخطط

التسامح الأبعاد:تعادلات الأبعاد لمتطلبات الدقة المختلفة هي ± 0.30 ملم، ± 0.25 ملم، و ± 0.15 ملم، على التوالي، مع تعادل زاوية من ± 1 °. الوحدة هي بشكل موحد ملم، ومقياس الرسم هو 2/1وهناك 3 أوراق رسم.

تصميم PCB الموصى به:يقدم المنتج تخطيط PCB الموصى به (Top View) لتوجيه تصميم لوحة PCB مطابقة للموصول ، وضمان التثبيت السليم وأداء نقل الإشارة.
