تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: S16503G
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10k/25k
الأسعار: $0.06-$3.2
تفاصيل التغليف: T & R.
وقت التسليم: المخزون
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 3kk/شهر
مواصفة: |
749013010 |
رقم الجزء: |
LP2019ANL |
واجهة: |
قوة 10/100 ميجابت في الثانية |
عائلة: |
محول الاتصالات |
دبابيس: |
16 دبابيس |
عينات: |
متاح مجانا |
أرشيفي Disponibili: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |
مواصفة: |
749013010 |
رقم الجزء: |
LP2019ANL |
واجهة: |
قوة 10/100 ميجابت في الثانية |
عائلة: |
محول الاتصالات |
دبابيس: |
16 دبابيس |
عينات: |
متاح مجانا |
أرشيفي Disponibili: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |

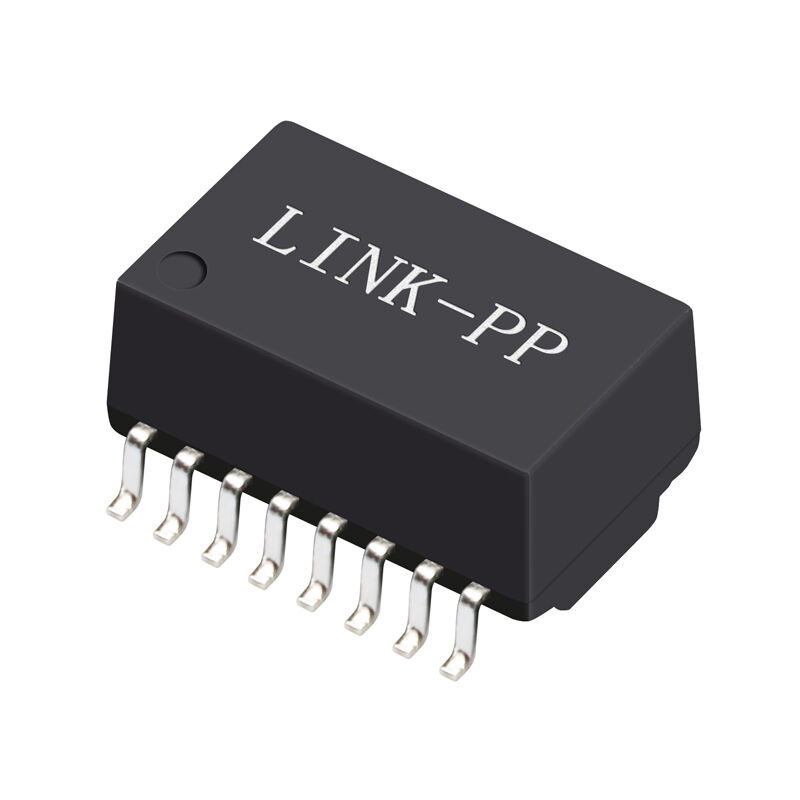

S16503G محول العزل المغناطيسي لـ LANتم تصميمه لـ Fast Ethernet (10/100BASE-TX) التطبيقات.1نسبة الدوران:1، انخفاض خسارة الإدراج، قويةعزل 1500VAC، ورفض الصوت المتقاطع / الوضع الشائع القوي ، S16503G يضمن أداء واجهة PHY Ethernet المستقرة والمقاومة للضوضاء.حزمة SMDوالخصائص الكهربائية القياسية في الصناعة تجعلها مثالية لموانئ الشبكة RJ45 ، ومفاتيح Ethernet ، والموجات ، وبوابات إنترنت الأشياء الصناعية ، ولوحات البنية التحتية للاتصالات.متاحة من مصادر موثوقة بما في ذلك EASTEVER، JWD، و CND-tek مع التوزيع العالمي وتغليف المكعبات لجمع حجم كبير.الـEEE 802.3 متوافقةالشبكات ومتميزة لتدفقات عمل تجميع PCB الحديثة.
| المعلم | المواصفات |
|---|---|
| رقم الطراز | S16503G |
| نوع المنتج | مقناطيس شبكة Ethernet LAN / محول العزلة |
| معايير إيثرنت المدعومة | IEEE 802.3 10/100BASE-TX |
| نسبة الدوران (Tx / Rx) | 1CT: 1CT ± 5% |
| حرارة الدوائر المفتوحة (OCL) | ≥ 350 μH @ 100 كيلو هرتز، 0.1 فولت، 8 مآ حيز التيار المباشر |
| حثية التسرب | ≤ 0.5 μH @ 100 كيلو هرتز، 0.1 فولت |
| المقاومة المتواصلة (DCR) | ≤ 1.4 Ω |
| خسارة الإدراج | ≤ -1.1 ديسيبل @ 1 ٪ 100 ميغا هرتز |
| خسارة العائد | ≥ -18 ديسيبل (130 ميغاهرتز) ≥ -12 ديسيبل (3080 ميغاهرتز) |
| الصوت المتقاطع | ≥ -30 ديسيبل @ 1 ‰ 100 ميغاهرتز |
| رفض الوضع المشترك (CMR) | ≥ -30 ديسيبل @ 1 ‰ 100 ميغاهرتز |
| الجهد العازل (Hi-Pot) | 1500 VAC، 60 ثانية، 1 mA |
| نطاق درجة حرارة العمل | 0 °C إلى +70 °C |
| نطاق درجة حرارة التخزين | -20 °C إلى +125 °C |
| نوع التثبيت | جهاز تركيب السطح (SMD) |
| الامتثال | متوافقة مع RoHS |
✅معدات شبكة إيثيرنت:أجهزة التبديل والموجهات وجدران الحماية
✅الأنظمة المدمجة:أجهزة التحكم الصناعي
✅أجهزة المستهلكين والمراقبة:كاميرات IP، التلفزيونات الذكية، صناديق القيادة
✅معدات الاتصالات والاتصالات:محطات EPON/GPON، خلايا صغيرة للمحطات الأساسية
