تفاصيل المنتج
مكان المنشأ: قوانغدونغ، هويتشو
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: RoHS compliant, Halogen-Free
رقم الموديل: S16037G
شروط الدفع والشحن
الحد الأدنى لكمية: 10 قطع
الأسعار: $0.09-$0.85
تفاصيل التغليف: 600 قطعة/لفة ، 3600 قطعة/كرتون
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 5000 ألف/شهر
رقم الجزء: |
S16037G |
نوع المنتج: |
وحدة محول إيثرنت SMD |
معيار إيثرنت: |
10Base-T / 100Base-TX |
نسبة الدوران (TX / RX): |
1 قيراط : 1 قيراط / 1 قيراط : 1 قيراط (±5%) |
OCL (الحد الأدنى): |
350 درجة مئوية عند 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر |
جهد العزل (Hi-Pot): |
1500 VRMS |
السعة المتداخلة (Cww): |
28 بيكو فاراد كحد أقصى |
محاثة التسرب (LL): |
0.5 ميكروساعة كحد أقصى |
نوع الحزمة: |
سمد-16P |
نمط التثبيت: |
تكنولوجيا تركيب السطح (SMT) |
الملف الشخصي لحام: |
درجة حرارة إنحسر الذروة 255 درجة مئوية (RoHS) |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
رقم الجزء: |
S16037G |
نوع المنتج: |
وحدة محول إيثرنت SMD |
معيار إيثرنت: |
10Base-T / 100Base-TX |
نسبة الدوران (TX / RX): |
1 قيراط : 1 قيراط / 1 قيراط : 1 قيراط (±5%) |
OCL (الحد الأدنى): |
350 درجة مئوية عند 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر |
جهد العزل (Hi-Pot): |
1500 VRMS |
السعة المتداخلة (Cww): |
28 بيكو فاراد كحد أقصى |
محاثة التسرب (LL): |
0.5 ميكروساعة كحد أقصى |
نوع الحزمة: |
سمد-16P |
نمط التثبيت: |
تكنولوجيا تركيب السطح (SMT) |
الملف الشخصي لحام: |
درجة حرارة إنحسر الذروة 255 درجة مئوية (RoHS) |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

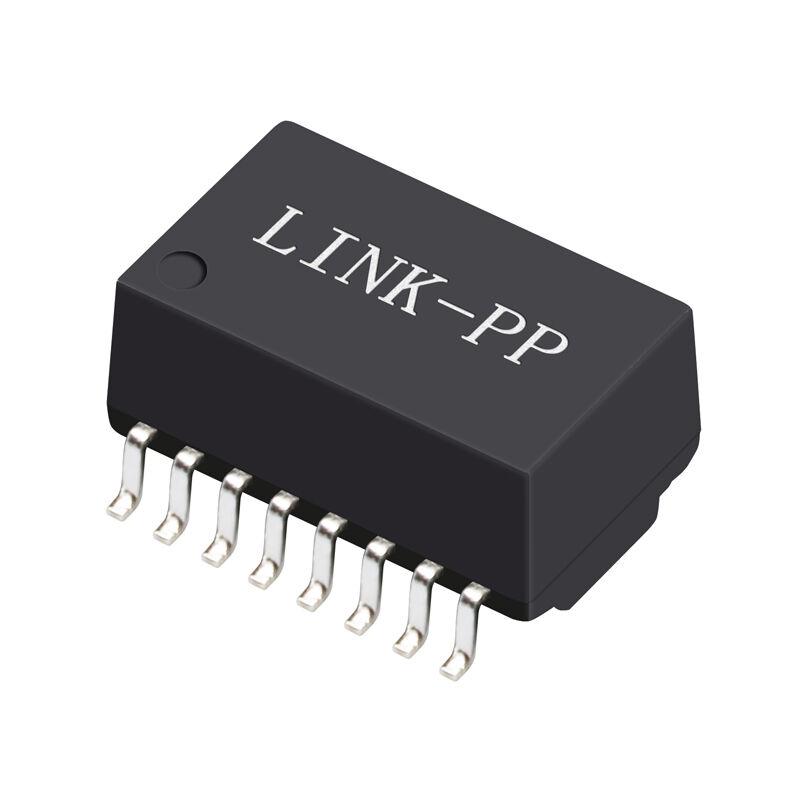

S16037G هو محول 10/100Base-T SMD Ethernet مع 350μH OCL ، ونسبة الدوران 1: 1 ، وعزل 1.5kVrms ، متوافق مع RoHS. مثالي لتصميمات Ethernet السريعة.
...S16037Gهل هو مجتمع؟10/100 وحدة المحول المغناطيسي لـ LAN Base-Tمصممة لعزل الايثنر السريع وتكييف الإشارة. وهي تدمج مغناطيسية الإرسال (TX) واستقبال (RX) في1نسبة الدوران:1، اجتماعالـ IEEE 802.3 / 802.3uمتطلبات تطبيقات 10BASE-T و 100BASE-TX.
مع350 μH الحد الأدنى من OCL عند 8 mA التحيز، انخفاض خسارة إدخال، وقوية1.5 كيلو فيرمز عزل Hi-Pot، S16037G يضمن نقل البيانات المستقر، وتحسين أداء EMI، والموثوقية على المدى الطويل في التصاميم المحدودة.حزمة SMD ذات 16 دبوسًا (12.8 × 6.9 مم)و هو بالكاملمتوافقة مع RoHS وخالية من الهالوجين.
| المعلم | المواصفات |
|---|---|
| معيار إيثرنت | 10/100Base-T |
| نسبة الدوران (TX / RX) | 1CT:1CT / 1CT:1CT (± 5٪) |
| OCL (دقيقة) | 350 μH @ 100 كيلو هرتز، 0.1 فولت، 8 mA DC |
| خسارة الإدراج | - 1.15 ديسيبل أقصى (0.3 ‰ 100 ميغاهرتز) |
| سعة التلفيف (Cww) | 28 pF على الأكثر |
| حرارة التسرب (L.L) | 0.5 ميكروهيدروكلوريد |
| الـ Hi-Pot | 1500 Vrms |
| التكرار | خسارة العائد |
| 30 ميغاهرتز | -18 ديسيبل |
| 60 ميغاهرتز | -14 ديسيبل |
| 80 ميغاهرتز | -12 ديسيبل |
| التكرار | الصوت المتقاطع |
| 1 ¢ 60 ميغاهرتز | -45 ديسيبل |
| 60-100 ميغاهرتز | -35 ديسيبل |
| التكرار | DCMR |
| 30 ميغاهرتز | -40 ديسيبل |
| 60 ميغاهرتز | -35 ديسيبل |
| 100 ميغاهرتز | -30 ديسيبل |
| المعلم | القيمة |
| نوع الحزمة | SMD‐16P |
| أبعاد الجسم | 12.8 ملم × 6.9 ملم |
| التثبيت | جبل السطح |
OCL (حثالة الدائرة المفتوحة)يصف الحثية للمحول الرئيسي عندما يكون الثانوي مفتوحا.تصاميم 10/100Base-T Ethernet، OCL كافية أمر بالغ الأهمية للحفاظ على سلامة الإشارة في الترددات المنخفضة.
بالنسبة لـ S16037G،الحد الأدنى من OCL من 350 μH عند 8 mA DC biasيساعد:
يمكن أن يؤدي عدم كفاية OCL إلى زيادة القلق أو أخطاء الحزم أو عدم استقرار الرابط ، خاصة في البيئات الصاخبة.
نعم.S16037G يمكن استخدامه كبديل وظيفيللكثيرينوحدات المحولات النبضية و Halo 10/100Base-T Ethernetمع مواصفات كهربائية مماثلة
عند تقييم تطابق الغيار، يجب على المصممين التحقق من:
S16037G تلبي المتطلبات الكهربائية الأساسية IEEE 802.3u المحددة عادةً لمغناطيس Ethernet السريع ، مما يجعلها مناسبة لاستبدال التساقط أو القريب من التساقط في العديد من التصاميم.
على الرغم من أن كلاهما مكونات مغناطيسية إيثيرنت10/100Base-Tو1000Base-Tالمحولات مصممة لمتطلبات إشارة وأداء مختلفة.
يضمن اختيار نوع المغناطيس الصحيح الامتثال لمعايير IEEE ويتجنب مشاكل سلامة الإشارة أثناء تشغيل Ethernet PHY.
...S16037Gهو متوافق مع المعاييرمحول إيثيرنت SMD 10/100Base-Tيقدم 350 μH OCL ، وانخفاض فقدان الإدراج ، وعزل عال في بصمة صغيرة. وهو مناسب بشكل جيد لتطبيقات Ethernet السريعة التي تتطلب سلامة إشارة موثوقة ، وامتثال RoHS ،وتوافق مع تصاميم PHY Fast Ethernet السائدة.
