رقم الموديل: JXD1-1001NL
شروط الدفع والشحن

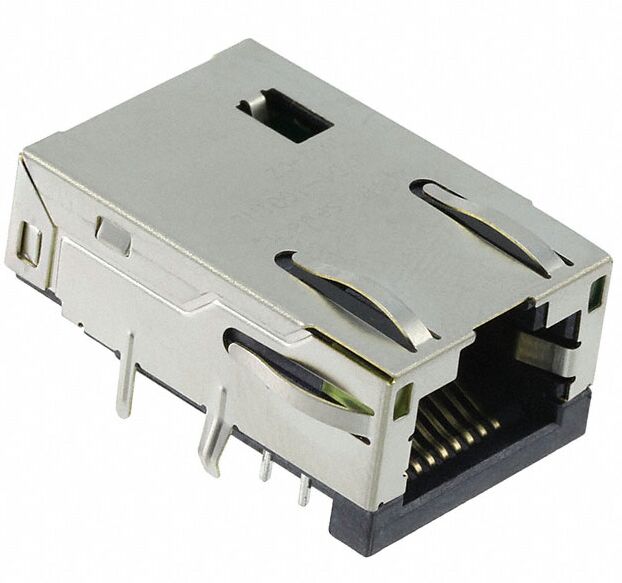

JXD1-1001NL — موصل RJ45 محمي 1×1 لشبكات 100BASE-TX مع محول 1CT:1CT، عزل 2250 VDC، تركيب عبر الفتحة، نقاط تلامس ذهبية انتقائية. مثالي لواجهات الإيثرنت الصناعية وواجهات الاتصالات.
| المعلمة | المواصفات |
|---|---|
| رقم المنتج | JXD1-1001NL |
| الوصف | موصل RJ45 1×1، محول مدمج (1:1)، 100BASE-TX |
| عدد المنافذ / القنوات | 1 × 1 |
| معدل البيانات | تطبيقات إيثرنت 100BASE-TX (100 ميجابت في الثانية) |
| نسبة اللفات | 1CT : 1CT (1 : 1) |
| العزل (جانب PHY إلى جانب الخط) | 2250 VDC |
| نمط التركيب | عبر الفتحة |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| متوافق مع RoHS |
نعم |
| العنصر | المادة / الطلاء |
|---|---|
| الغلاف | بلاستيك حراري، أسود، UL94 V-0 |
| الدرع | نحاس، طلاء نيكل |
| نقاط التلامس | سبيكة نحاس |
| طلاء نقاط التلامس | ذهب انتقائي في منطقة التلامس (بحد أدنى6 ميكرومتر*) |
* تحدد ورقة البيانات حدًا أدنى لطلاء الذهب بمقدار 6 ميكرومتر في مناطق التلامس.
| البعد | القيمة (نموذجي) |
|---|---|
| الطول الكلي (بما في ذلك المزلاج) | ≈ 26.06 مم (1.026 بوصة) |
| العرض الكلي | ≈ 17.58 مم (0.692 بوصة) |
| الارتفاع الكلي | ≈ 8.78 مم (0.346 بوصة) |
* ارجع إلى الرسم الميكانيكي للمورد للحصول على تخطيط كامل للدبابيس وتفاوتات الأبعاد عند إنشاء بصمة لوحة الدوائر المطبوعة.
| المعلمة | المواصفات |
|---|---|
| فقدان الإدخال | (وفقًا لورقة البيانات النموذجية للروابط 100 ميجاهرتز) |
| فقدان الإرجاع (الحد الأدنى للنطاق كمثال) | 1-30 ميجاهرتز: ≥ -16 ديسيبل؛ 30-60 ميجاهرتز: ≥ -12 ديسيبل؛ 60-80 ميجاهرتز: ≥ -10 ديسيبل |
| التداخل / NEXT | ≥ -30 ديسيبل (1-100 ميجاهرتز) نموذجي (قيم ورقة البيانات) |
| توهين الوضع المشترك / CMRR | محدد وفقًا لورقة البيانات (هدف التصميم لمحول الشبكة المحلية) |
| اختبار الجهد العالي / التحمل | 2250 VDC (من PHY إلى الخط) |
موصل RJ45 محمي مدمج، قوي، مع محول 1CT:1CT مدمج، مصمم لتطبيقات 100BASE-TX. مصنف لنطاقات درجات الحرارة الصناعية وتجميع اللحام الموجي عبر الفتحة — مناسب لأجهزة التوجيه المدمجة، والمحولات، ووحدات التحكم الصناعية، ومعدات الاتصالات.
موصل RJ45 محمي عبر الفتحة مع محول شبكة محلية مدمج (1CT:1CT)، عزل 2250 VDC، نقاط تلامس مطلية بالذهب انتقائيًا، ونطاق تشغيل من -40 درجة مئوية إلى +85 درجة مئوية.
تشمل البدائل المتوافقة عادةً
JXD1-1001NL هو موصل RJ45 محمي 1×1 مع محول شبكة محلية مدمج، مصمم لـ تطبيقات إيثرنت 100BASE-TX. يُستخدم عادةً في:
إن عزله العالي (2250 VDC) و نطاق درجة حرارة التشغيل الواسع (-40 درجة مئوية إلى +85 درجة مئوية) تجعله مناسبًا للشبكات الصناعية والبيئات القاسية.
تشمل البدائل المتوافقة عادةً
نعم. يتميز JXD1-1001NL بـ محول شبكة محلية مدمج بنسبة لفات 1CT:1CT، مما يلغي الحاجة إلى مغناطيسيات خارجية ويبسط تصميم لوحة الدوائر المطبوعة مع تحسين سلامة الإشارة.
تشمل البدائل المتوافقة عادةً
لا. تم تصميم JXD1-1001NL لـ واجهات إيثرنت غير PoE. لتصميمات Power over Ethernet (PoE)، يجب اختيار موصل RJ45 مصنف لـ PoE مع مغناطيسيات معززة وقدرة تحمل تيار.
تشمل البدائل المتوافقة عادةً
يدعم الموصل تطبيقات إيثرنت 100BASE-TX (100 ميجابت في الثانية). إنه غير مصمم لشبكات جيجابت (1000BASE-T) أو معايير إيثرنت ذات السرعة الأعلى.
تشمل البدائل المتوافقة عادةً
يعمل JXD1-1001NL بشكل موثوق من -40 درجة مئوية إلى +85 درجة مئوية، مما يجعله مناسبًا لـ التطبيقات الصناعية والخارجية وعالية الموثوقية
تشمل البدائل المتوافقة عادةً
يستخدم تركيب عبر الفتحة و موصى به لعمليات اللحام الموجي، مما يوفر قوة ميكانيكية ومتانة ممتازة لتصميمات الأجهزة الصناعية.
تشمل البدائل المتوافقة عادةً
يوفر الموصل عزل 2250 VDC بين جانب PHY وجانب الخط، مما يضمن السلامة الكهربائية والامتثال التنظيمي في معدات الإيثرنت الصناعية.
تشمل البدائل المتوافقة عادةً
نعم. يتوافق مع IEEE 802.3u (100BASE-TX) و معايير RoHS البيئية، وتتوافق فتحة RJ45 الخاصة به مع متطلبات FCC الجزء 68.
تشمل البدائل المتوافقة عادةً
لا. بارتفاع يبلغ حوالي 8.78 مم، يُصنف JXD1-1001NL كـ موصل RJ45 مدمج متوسط الارتفاع، مناسب لـ تخطيطات لوحات الدوائر المطبوعة ذات المساحة المحدودة ولكنه غير مصنف كمنخفض الارتفاع للغاية.
تشمل البدائل المتوافقة عادةً
الجزء موصى به للحام الموجي، مع درجة حرارة ذروة لحام قصوى تبلغ 260 درجة مئوية لمدة تصل إلى 10 ثوانٍ. هذا يضمن وصلات لحام موثوقة ويمنع التلف الحراري.
تشمل البدائل المتوافقة عادةً
متانة ميكانيكية ممتازة، وحماية من التداخل الكهرومغناطيسي، وأداء كهربائي.
تشمل البدائل المتوافقة عادةً
متوافق تمامًا مع RoHS، ومناسب للأسواق الخاضعة للوائح البيئية بما في ذلك الاتحاد الأوروبي وأمريكا الشمالية.س13: ما هي خيارات التعبئة المتاحة؟
تشمل البدائل المتوافقة عادةً
كيس فردي مضاد للكهرباء الساكنة + صينية واقية + كرتون خارجي. قد تتوفر خيارات تعبئة بكميات كبيرة للطلبات ذات الحجم الكبير.س14: هل لا يزال JXD1-1001NL قيد الإنتاج؟
تشمل البدائل المتوافقة عادةً
نهاية العمر (EOL). للتصميمات الجديدة، نوصي باختيار بدائل متوافقة مع نفس الدبابيس لضمان استقرار الإمداد على المدى الطويل.س15: ما هي البدائل الموصى بها لـ JXD1-1001NL؟
تشمل البدائل المتوافقة عادةً
موصلات RJ45 1×1 مع مغناطيسيات مدمجة، ودعم 100BASE-TX، وتركيب عبر الفتحة، وعزل 2250 VDC. اتصل بفريق الهندسة لدينا للحصول على توصيات بدائل مباشرة.
