تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: L9-FC315501-60PPC
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25K
الأسعار: 12.98USD/PCS
تفاصيل التغليف: T & R.
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 5kk/شهر
واجهة بصرية: |
موصل FC |
واجهة كهربائية: |
منطق TTL |
مسافة: |
≥60 كم |
عامل الشكل: |
1 × 9 |
معدل البيانات: |
100 م/155 م |
الطول الموجي: |
1310 نانومتر تي إكس / 1550 نانومتر آر إكس |
واجهة بصرية: |
موصل FC |
واجهة كهربائية: |
منطق TTL |
مسافة: |
≥60 كم |
عامل الشكل: |
1 × 9 |
معدل البيانات: |
100 م/155 م |
الطول الموجي: |
1310 نانومتر تي إكس / 1550 نانومتر آر إكس |

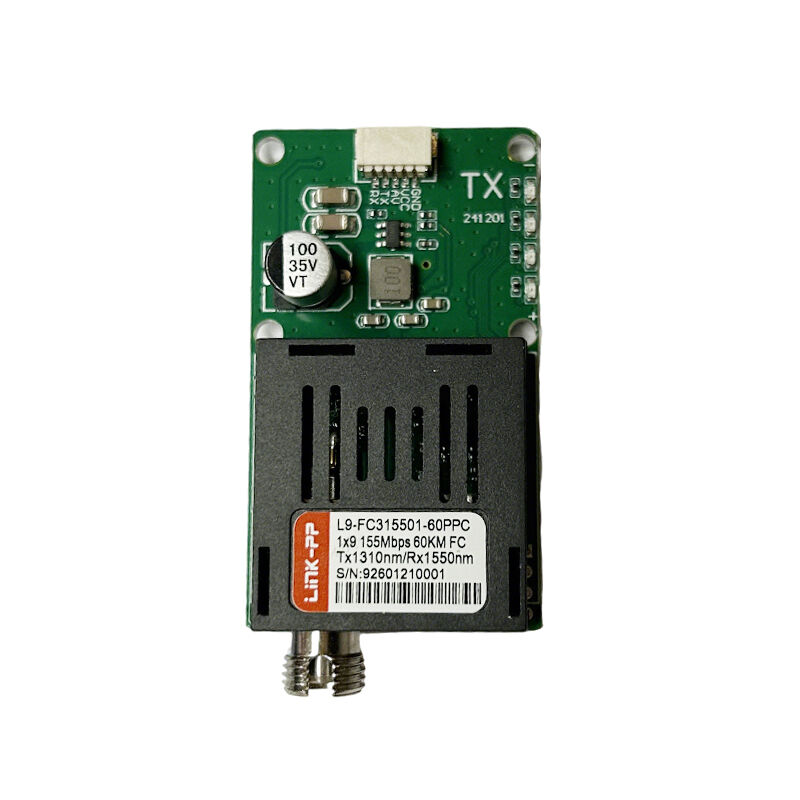

إن L9-FC315501-60PPC عبارة عن وحدة إرسال واستقبال ضوئية عالية الأداء 1x9 TTL مصممة لـ الاتصالات البصرية بالألياف لمسافات طويلة في أنظمة الطائرات بدون طيار بين الجو والأرض، والتحكم الصناعي، والبيئات الكهرومغناطيسية القاسية.
تدعم هذه الوحدة نقل بيانات بسرعة 155 ميجابت في الثانية عبر الألياف أحادية الوضع حتى 60 كم، وتتميز بـ مدخل جهد واسع DC 5.5–26V، وكمون منخفض، وحصانة قوية ضد التداخل الكهرومغناطيسي، مما يجعلها مثالية لـ أنظمة القياس عن بعد للطائرات بدون طيار، وروابط الألياف الضوئية من السماء إلى الأرض، وشبكات التحكم عن بعد.
تعمل وحدة L9-FC315501-60PPC كـ نظام إرسال واستقبال بصري مقترن، يتكون من وحدات الطرف A والطرف B بأطوال موجية متكاملة.
| الطرف | الوظيفة |
|---|---|
| الطرف A (محمول جواً / طائرة بدون طيار) | TTL → بصري (إرسال 1550 نانومتر / استقبال 1310 نانومتر) |
| الطرف B (محطة أرضية) | بصري → TTL (إرسال 1310 نانومتر / استقبال 1550 نانومتر) |
يتيح الإرسال ثنائي الاتجاه الكامل عبر ألياف أحادية الوضع اتصالات موثوقة وفي الوقت الفعلي تصل إلى 60 كم.
| المعلمة | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|
| طول موجي المرسل | 1530 | 1550 | 1565 | نانومتر |
| طول موجي المستقبل | 1260 | 1310 | 1360 | نانومتر |
| طاقة الإخراج البصري | -2 | +3 | +5 | ديسيبل |
| حساسية المستقبل | — | — | -34 | ديسيبل |
| ميزانية الطاقة البصرية | ≥ 32 | — | — | ديسيبل |
| معدل خطأ البت (BER) | ≤ 1×10¹² |
| المعلمة | المواصفات |
|---|---|
| الواجهة الكهربائية | TTL |
| مستوى المنطق | متوافق مع 3.3 فولت / 5 فولت |
| جهد الإمداد | DC 5.5 – 26 فولت |
| استهلاك الطاقة | ≤ 2.5 واط |
| الحماية | الحماية من القطبية العكسية، والاندفاع، والجهد الزائد |
| المعلمة | المواصفات |
|---|---|
| درجة حرارة التشغيل | -40 ~ +85 درجة مئوية |
| درجة حرارة التخزين | -40 ~ +85 درجة مئوية |
| عامل الشكل | 1x9 |
| نوع الموصل | FC |
| الغلاف | محمي معدني |
| التركيب | PCB من خلال الثقوب |
| المسافة | الموديل الموصى به |
|---|---|
| ≤ 20 كم | وحدة ألياف TTL 155M 20 كم |
| ≤ 40 كم | وحدة ألياف TTL 155M 40 كم |
| ≤ 60 كم | L9-FC315501-60PPC |
| ≤ 80 كم | وحدة ألياف TTL 155M 80 كم |
س 1: هل يمكن لهذه الوحدة الاتصال مباشرة بمنافذ TTL الخاصة بوحدات التحكم الدقيقة أو FPGA؟
نعم. الواجهة TTL متوافقة تمامًا مع وحدات التحكم الدقيقة، وFPGA، وDSP، ولوحات التحكم في الطيران.
س 2: هل يمكنها العمل في بيئات التداخل الكهرومغناطيسي العالي؟
نعم. يوفر الإرسال بالألياف عزلًا كهربائيًا وحصانة كاملة ضد التداخل الكهرومغناطيسي، وهو مثالي لبيئات الطائرات بدون طيار والصناعية.
س 3: هل تدعم الإرسال ثنائي الاتجاه؟
نعم. الاتصالات البصرية ثنائية الاتجاه الكامل عبر الألياف أحادية الوضع.
