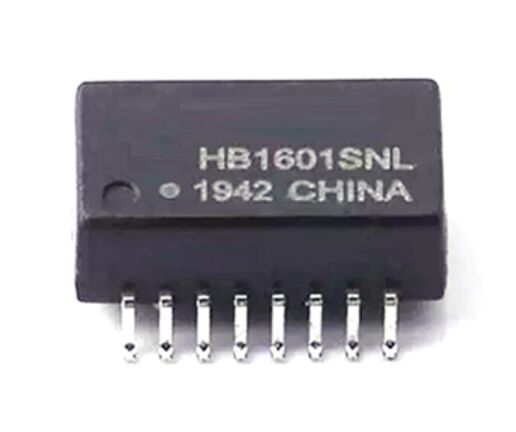

HB1601SNL 10 / 100Base-T SMD محول عزل إيثرنت SOP-16

HB1601SNL محول إيثيرنت لمحة عامة

الـHB1601SNLهو ميكانيكمحول وعازل عزل إثنترنيت 10/100Base-T على سطح (SMD)مصممة لنقل إشارات الشبكة الموثوق بها وقمع الضوضاء في واجهات Ethernet PHY.حزمة SOP-16، فإنه يوفر العزلة الكهربائية، ومطابقة المعوقة، وأداء EMI ممتاز لتطبيقات Ethernet السريعة.

تم تصميمها وفقًاإيه إي إي 8023وANSI X3263المعايير، يتم استخدام HB1601SNL على نطاق واسع فيمعدات الشبكات SOHO، وتصاميم LAN على اللوحة الأم (LOM) ، ومفاتيح Ethernet، والمراكز، وأجهزة الشبكات الصناعية. إنه كذلكمتوافقة مع RoHS ، خالية من الرصاص، ومناسبة لجميع SMT الآلي.

معلومات الطلب

• رقم الجزء:HB1601SNL
• الحزمة:SOP-16، الشريط والرول (للتجميع الآلي SMT)
• الفئة:محولات عزل مغناطيسية LAN / Ethernet

الـHB1601SNLهو موثوق به، ومتوافق مع المعاييرمحول عزل 10/100Base-T SMD Ethernetمصممة لمعدات شبكات صغيرة وذات أداء عالي مع أداء كهربائي مثبت وعزل قوي وشهادة ULإنه خيار مثالي لتصميمات OEM وتطبيقات إصلاح المهنية.

▶اطلب اقتباس♫ تحميل ورقة بيانات ♫ ♫ اتصل بالدعم التقني ♫

الميزات الرئيسية للمحول العزلي SMD Ethernet

• محول عزل 10/100Base-T Ethernet مع تصفية متكاملة
• SOP-16 حزمة تركيب السطح، الأمثل لتخطيطات PCB المدمجة
• مصممة لتلبيةإيه إي إي 8023وANSI X3263المواصفات
• سلامة إشارة ممتازةمع خسارة إدراج منخفضة وخسارة عودة عالية
• عاليةرفض الضوضاء في الوضع المشترك (DCMR)
• عزل 1500 Vrms (Hi-Pot)لعزل غالفاني موثوق به
• متوافقة مع RoHSالبناء الخالي من الرصاص
• دعملحام إعادة التدفق إلى 245 درجة مئوية (5 ثوانٍ كحد أقصى)
• معتمدة من UL(الملف رقمE484635)

بطاقة بيانات HB1601SNL

مواصفات محول LAN HB1601SNL

المواصفات الميكانيكية والبيئية

تطبيقات مغناطيسيات LAN 10/100Base-T SOP-16

تم تصميم HB1601SNL لدعم مجموعة واسعة منتطبيقات شبكات إيثيرنت السريعةبما في ذلك:

• معدات شبكة SOHO(موديمات ADSL ، أجهزة التوجيه ، بوابات)
• شبكة LAN على اللوحة الأم (LOM)واجهات الايثرنت
• محاور وتبديلات إيثيرنت
• أجهزة تحكم Ethernet المدمجة
• شبكات الصناعة وأنظمة الأتمتة
• إصلاح وتجديد أجهزة الشبكة

عامل شكله SOP-16 يجعله مثاليتصاميم PCB عالية الكثافةحيث المساحة محدودة.

HB1601SNL ملاحظات تصميم وتجميع PCB

• اتبع التعليمات الموصى بهانموذج أرض SOP-16لضمان رطوبة اللحام المناسبة والسطحية.
• الحفاظ على كفايةالفضاء بين الدوائر الأولية والثانويةللحفاظ على أداء العزل.
• ضع المحول بالقرب من Ethernet PHY لتقليل طول المسار وتقليل EMI.
• استخدم توجيه معوقة خاضعة للسيطرة لأزواج التفاضل TX / RX.
• مناسبةملفات اللحام العائلية القياسية الخالية من الرصاص، مع درجة حرارة ذروة قصوى245 درجة مئوية.

المعايير والامتثال لمحول العزلة الإيثيرنيت

• متوافقة مع IEEE 802.3لـ 10/100Base-T Ethernet
• متوافقة مع ANSI X3.263
• متوافقة مع RoHSو خالية من الرصاص
• مكون معترف به من قبل UL(ملف رقم E484635)

هذه الشهادات تجعل HB1601SNL مناسبةالأسواق العالميةوالتنفيذ الصناعي على المدى الطويل

أسئلة شائعة عن محول إثنترات HB1601SNL 10/100Base-T

1ما هي الوظيفة الرئيسية لـ HB1601SNL؟

HB1601SNL يوفرالعزل الغالفاني، تطابق المعوقة، وقمع الضوضاءبين Ethernet PHY وكابل الشبكة في تطبيقات 10/100Base-T.

2هل HB1601SNL مناسبة لتصميمات PoE؟

تم تصميم HB1601SNL لعزل إشارة Ethernet السريعة.قدرة PoE تعتمد على تصميم النظام العامدائما التحقق من معايير PoE قبل الاستخدام.

3هل يمكن استخدام HB1601SNL في البيئات الصناعية؟

نعم، معالجهد العازل العالي ، أداء DCMR القوي ، والتعرف على UL، فهي مناسبة للتطبيقات الصناعية ومتضمنة إيثيرنث في نطاق درجة الحرارة المحددة.

4هل هذا الجزء مناسب لإنتاج SMT الآلي؟

نعم، حزمة SOP-16 تدعمعملية التعبئة بالشريط والفكرة وعمليات اللحام القياسية.
