تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: LP41223NL
وثيقة: LP41223NL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50 قطعة
الأسعار: $0.35
تفاصيل التغليف: 50 قطعة / صينية ، 1200 قطعة / كرتون
وقت التسليم: في سفينة الأسهم في غضون 3 أيام
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 5kk/شهر
مسلسل: |
PoE++ مقناطيسية LAN |
رقم الجزء: |
LP41223NL |
نوع الحزمة: |
12 دبوس |
طول: |
17 ملم |
عرض: |
15.1 ملم (بما في ذلك الدبابيس) |
ارتفاع: |
8.45 ملم |
أقصى درجة حرارة إنحسر: |
250 درجة مئوية (5 ثواني) |
مرحبا وعاء: |
2kVrms |
معدل البيانات: |
10/100BASE-TX |
عدد القنوات/الموانئ: |
أعزب |
بو: |
PoE ++ |
نوع التركيب: |
smt |
تدور النسبة: |
1:1 |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |
مسلسل: |
PoE++ مقناطيسية LAN |
رقم الجزء: |
LP41223NL |
نوع الحزمة: |
12 دبوس |
طول: |
17 ملم |
عرض: |
15.1 ملم (بما في ذلك الدبابيس) |
ارتفاع: |
8.45 ملم |
أقصى درجة حرارة إنحسر: |
250 درجة مئوية (5 ثواني) |
مرحبا وعاء: |
2kVrms |
معدل البيانات: |
10/100BASE-TX |
عدد القنوات/الموانئ: |
أعزب |
بو: |
PoE ++ |
نوع التركيب: |
smt |
تدور النسبة: |
1:1 |
نطاق درجة حرارة التشغيل: |
0 درجة مئوية إلى +70 درجة مئوية |

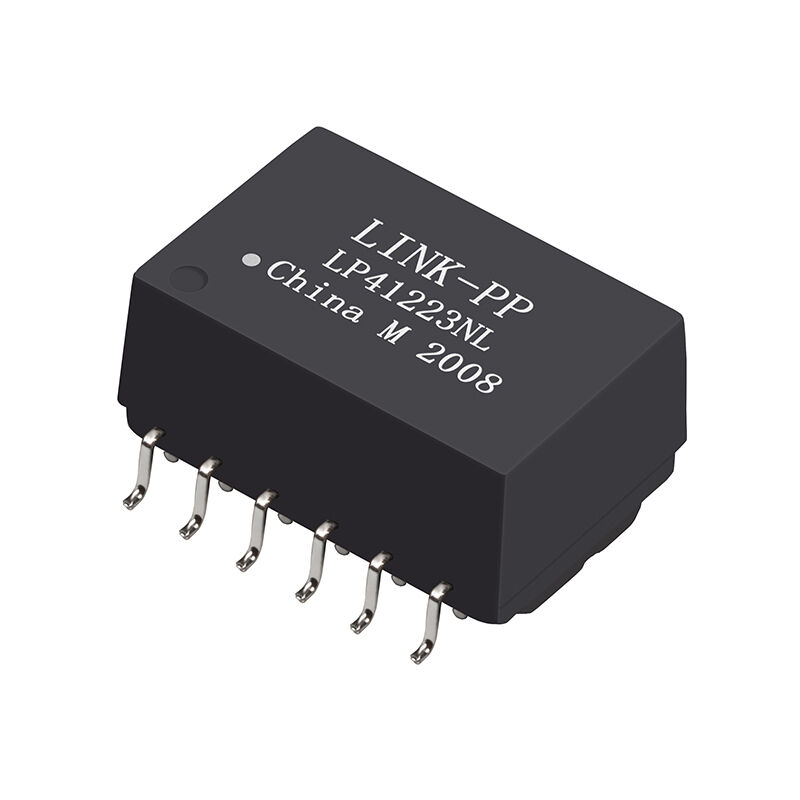

LP41223NLLINK-PP LP41223NL عبارة عن وحدة محول مغناطيسي عالية الأداء، أحادية المنفذ 10/100 BASE-T مصممة خصيصًا لتطبيقات PoE++ (IEEE 802.3bt) من الجيل التالي
| OCL | P1–3 : P12–10 |
|---|---|
| 1:1 ±2% | تصميم متوازن بنسبة 1:1 يضمن مطابقة المعاوقة المناسبة بين جانب PHY والجانب الكبلي لأنظمة 10/100/1000Base-T. |
| 1:1 ±2% | تصميم متوازن بنسبة 1:1 يضمن مطابقة المعاوقة المناسبة بين جانب PHY والجانب الكبلي لأنظمة 10/100/1000Base-T. |
2.2 محاثة الدائرة المفتوحة (OCL)
100 كيلو هرتز، 0.1 فولت فعال، 28 مللي أمبير تيار مستمرالمسامير
| OCL | P7–9, P12–10 |
|---|---|
| 350µH كحد أدنى | يحافظ على أداء مستقر للتردد المنخفض حتى في ظل ظروف انحياز التيار المستمر المطلوبة لتشغيل PoE++. |
2.3 خسارة الإدخال
| CMRR | 0.5–100 ميجاهرتز |
|---|---|
| -33 ديسيبل كحد أدنى | خسارة الإدخال المنخفضة تضمن الحد الأدنى من توهين الإشارة وتحسين هامش مخطط العين. |
2.4 خسارة الإرجاع (الحد الأدنى)
| CMRR | 0.5–30 ميجاهرتز |
|---|---|
| -18 | 30–45 ميجاهرتز |
| -15 | 45–60 ميجاهرتز |
| -13 | 60–80 ميجاهرتز |
| -10 | مطابقة المعاوقة المحسّنة تقلل من انعكاسات الإشارة وتعزز استقرار الارتباط. |
2.5 التداخل
| CMRR | 1–100 ميجاهرتز |
|---|---|
| -35 ديسيبل كحد أدنى | يضمن تداخلًا كهرومغناطيسيًا منخفضًا وإشارات تفاضلية مستقرة. |
2.6 نسبة رفض الوضع المشترك (CMRR)
| CMRR | 0.5–100 ميجاهرتز |
|---|---|
| -33 ديسيبل كحد أدنى | قمع قوي للضوضاء المشتركة، وهو أمر بالغ الأهمية لأنظمة PoE++ عالية الطاقة. |
2.7 القطبية
1 و 12 و 4 و 9 هي في الطور.
2.9 قدرة تيار PoE++
قدرة تيار مستمر 1.1 أمبيريدعم تطبيقات IEEE 802.3bt عالية الطاقة.
2.10 درجة حرارة التشغيل
3. LP41223NL
: المسامير 1 و 12 والمسامير 4 و 9 في الطور لضمان سلامة الإشارة عبر المحول.
LP41223NL متعدد الاستخدامات ومصمم لدعم مجموعة واسعة من تطبيقات الشبكات:
