تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ISO,ROHS,REACH
رقم الموديل: TM82440ANL
شروط الدفع والشحن
الحد الأدنى لكمية: 800 قطعة
الأسعار: $0.3-$0.82
تفاصيل التغليف: 800 قطعة/بكرة، 1CTN = 6 بكرات = 4800 قطعة
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، Net30/60/90 يومًا
القدرة على العرض: 4200K- قطعة / شهر
مسلسل: |
محول LAN من الدرجة الصناعية |
رقم الجزء: |
TM82440ANL |
سرعة: |
1G قاعدة-T |
عدد المنافذ: |
منفذ واحد |
نمط التثبيت: |
سمد/سمت |
طول: |
15.1 (مم) |
عرض: |
10 (مم) |
ارتفاع: |
4 (مم) |
مسلسل: |
محول LAN من الدرجة الصناعية |
رقم الجزء: |
TM82440ANL |
سرعة: |
1G قاعدة-T |
عدد المنافذ: |
منفذ واحد |
نمط التثبيت: |
سمد/سمت |
طول: |
15.1 (مم) |
عرض: |
10 (مم) |
ارتفاع: |
4 (مم) |

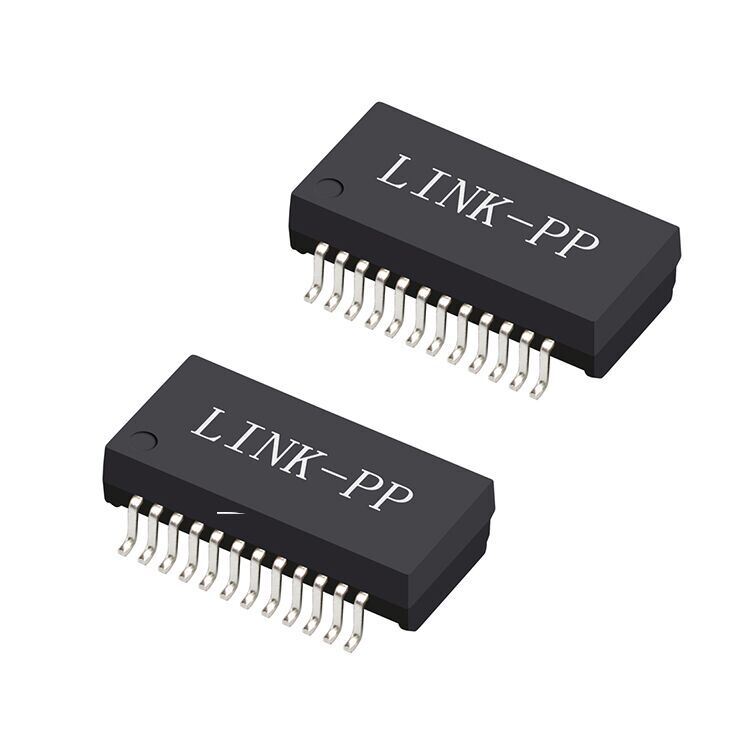

TM82440ANL محول LAN محول مغناطيسي واحد 1GBase-T Gigabit Ethernet. حزمة SMT 24 نقطة مع عزل 1500Vrms ، وخسارة إدراج منخفضة ومدى التشغيل من -40 °C إلى +85 °C.
| المعلم | المواصفات |
|---|---|
| رقم الجزء | TM82440ANL |
| سرعة الايثرنت | 1000Base-T |
| عدد الموانئ | ميناء واحد |
| نوع الحزمة | 24 دبوس SMT |
| نوع التثبيت | جبل السطح |
| التوتر العازل | 1500Vrms |
| درجة حرارة العمل | -40°C إلى +85°C |
| الامتثال لـ RoHS | نعم.. |
الـTM82440ANL محول LANهووحدة محول 1GBase-T Ethernet ذات منفذ واحدمصممةواجهات Gigabit Ethernet PHYهذاوحدة مغناطيسية LAN ذات 24 دبوسيوفر عزل إشارة موثوق به، وقمع EMI ممتاز، والأداء الكهربائي المستقر لشبكات إيثيرنث عالية السرعة.
معبصمة الصناعة القياسية،TM82440ANLمتوافق مع العديد من تصاميم محولات Gigabit LAN الشائعة ، مما يسمح بتكامل PCB بسهولة وتصميم واجهة Ethernet مبسط.
مصممة لمعدات صناعية وشبكات، يعمل المحول علىمجموعة واسعة من درجات الحرارة من -40°C إلى +85°C، مما يجعلها مناسبة للبيئات المطالبة مثل أنظمة الأتمتة الصناعية والبنية التحتية للاتصالات.
| المعلم | التكرار / الحالة | المواصفات |
|---|---|---|
| OCL (الحركه) | 100 كيلو هرتز، 0.1 فولت، 8mA تعصب DC | ≥ 350 μH |
| نسبة الدوران (TX) | | 1CT: 1CT ± 5% |
| نسبة الدوران (RX) | | 1CT: 1CT ± 5% |
| حثية التسرب (LL) | | ≤ 0.4 μH |
| المقاومة المتواصلة (DCR) | | ≤ 1.2 Ω |
| خسارة الإدراج | 100 ميغاهرتز | ≤ -1 ديسيبل |
| خسارة العائد | 1 ️ 40 ميغاهرتز | ≥ 16 ديسيبل |
| خسارة العائد | 40 100 ميغاهرتز | ≥ 10 + 20 log ((f/80) ديسيبل |
| الصوت المتقاطع | 30 ميغاهرتز | ≥ -45 ديسيبل |
| الصوت المتقاطع | 60 ميغاهرتز | ≥ -40 ديسيبل |
| الصوت المتقاطع | 100 ميغاهرتز | ≥ -35 ديسيبل |
| رفض الوضع المختلف عن الوضع الشائع (DCMR) | 30 ميغاهرتز | ≥ -40 ديسيبل |
| رفض الوضع المختلف عن الوضع الشائع (DCMR) | 60 ميغاهرتز | ≥ -35 ديسيبل |
| رفض الوضع المختلف عن الوضع الشائع (DCMR) | 100 ميغاهرتز | ≥ -30 ديسيبل |
| الجهد العازل (Hi-Pot) | | 1500 Vrms |
1TM82440ANL الرسومات الكهربائية
2TM82440ANL رسومات ميكانيكية
3. TM82440ANL الرسم - وضع منصة
4. TM82440ANL الرسم - ملامح اللحام العائلي
الـTM82440ANL محول Gigabit LANتستخدم على نطاق واسع في معدات شبكة إيثيرنت، بما في ذلك:
نطاق درجة الحرارة الصناعية تجعلها مناسبة بشكل خاصمعدات الشبكات الصناعية والبنية التحتية للاتصالات.
1ما هو المحول LAN المستخدمة؟
يوفر محول LAN عزلًا كهربائيًا، ومطابقة المعوقة، وقمع الضوضاء بين PHY Ethernet وكابل الشبكة، مما يضمن نقل بيانات موثوق به في شبكات Ethernet.
2ما هي سرعة الايثرنت التي تدعمها TM82440ANL؟
تم تصميم TM82440ANL لتطبيقات 1GBase-T (1000Base-T) Gigabit Ethernet.
3هل تدعم TM82440ANL البيئات الصناعية؟
نعم، مع نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية، مناسبة لمعدات الشبكات الصناعية.
4ما الجهد العازل الذي يقدمه؟
يوفر المحول عزل 1500Vrms ، حيث يلبي متطلبات سلامة Ethernet ووحدة الإشارة.
