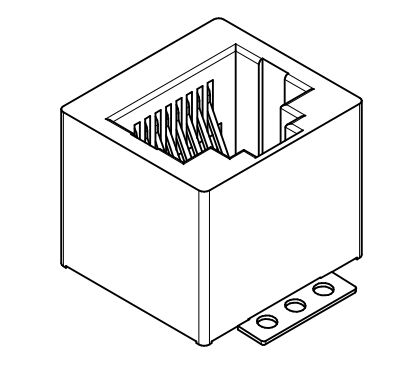

634108149621 8P8C RJ45 عمودي SMT WR-MJ Cat 3 Modular Jacks

نظرة عامة على 8P8C SMT Ethernet Connector Vertical

الـ634108149621 WR-MJ Cat 3 جاك وحداتهووصلة SMT RJ45 الرأسية 8P8C ذات منفذ واحدمصممة للاتصال الايثنرث الموثوق به في الشبكات والأنظمة الإلكترونية المدمجة.

تم تطويره بواسطةوورت إلكترونيك، هذا جاك وحدات ينتمي إلىسلسلة WR-MJوالدعمتطبيقات Ethernet من الفئة 3مع الحفاظ على التوافق مع فئات الشبكات العليا في ظل ظروف معينة.

مععبوات شريطية وملفوفة,تعزيز علامة اللحام، وغطاء متوافق مع إعادة التدفق UL94-V0، ويتم تحسين المرفق لتجميع SMT الآلي والأداء الكهربائي المستقر على المدى الطويل.

يستخدم على نطاق واسع فيأجهزة الشبكة ومعدات إنترنت الأشياء وبنية تحتية المباني الذكيةتتطلب واجهات إيثيرنت صغيرة وموثوق بها.

المواصفات الخاصة بـ 634108149621 Jack RJ45 العمودي

1المواصفات التقنية

2المواصفات الكهربائية

الـ634108149621 القطعة 3 RJ45 مكبس وحداتيمصممة لتوفير أداء كهربائي مستقر لـ Ethernet وواجهات الاتصالات.

وتشمل الخصائص الكهربائية الرئيسية:

• 1.5 قدرة التيار الاسميلضمان إشارة موثوقة ونقل الطاقة.
• 120 فولت من الجهد التشغيلي، مناسبة لمعدات الشبكة القياسية.
• القدرة على مقاومة الكهرباء الديولكتريكية 1000 فولت AC، يوفر حماية عازلة قوية.
• مقاومة اتصال منخفضة (≤20 mΩ)للحفاظ على سلامة الإشارة
• مقاومة العزل العالية (≥ 500 MΩ)لتحسين العزل الكهربائي

3خصائص المواد

634108149621 ورقة بيانات

مزايا التصميم

1.مُحسّنة لتجميع SMT الآلي

الـعبوات شريطية وملفوفةيسمح بتجميع السرعة العالية، مما يحسن من كفاءة التصنيع في إنتاج الكميات الكبيرة من الأجهزة الإلكترونية.

2الاحتفاظ بالبي سي بي الموثوق به

المتكاملةصفحة لحاميعزز الاستقرار الميكانيكي ، مما يضمن التثبيت الآمن على PCB أثناء التشغيل وإدخال الكابلات المتكررة.

3منصة مرنة لسلسلة WR-MJ

الـعائلة WR-MJ المقبضات الوحيدةيقدم خيارات تكوين متعددة بما في ذلك:

• الإصدارات المحمية أو غير المحمية
• ربيعات EMI متكاملة
• مؤشرات LED الاختيارية
• اتجاهات التثبيت الرأسي أو الأفقي

هذه المرونة تمكن المهندسين من تكييف المرفق مع مجموعة واسعة من تصاميم أجهزة الشبكة.

الميزات الرئيسية لموصول 634108149621 RJ45

1. 8P8C RJ45 المقبس الوحدي
2. التصميم الرأسي للأسطح (SMT)
3. تكوين منفذ واحد (1 × 1)
4. علامة تحرير لحام لتحسين الاحتفاظ بـ PCB
5. غطاء بلا حماية من البلاستيك
6. تعبئة الشريط والفكرة للاختيار الآلي والمكان
7. عازل UL94-V0 متوافق مع تدفق العودة
8. معتمدة UL و cULus
9. مصممة لتطبيقات Ethernet من الفئة 3ns

- نعم

أسئلة شائعة حول 634108149621 القطعة 3 RJ45 جاك وحدات

س1: أي نوع من موصلات RJ45 هو 634108149621؟

ج:634108149621هومرفق SMT RJ45 الرأسي ذو منفذ واحد مع تكوين 8P8C، مصممة لأنظمة Ethernet من الفئة 3 وتطبيقات الشبكات المتوافقة.

س2: هل هذا الجهاز RJ45 محمي؟

ج: لا.634108149621 يستخدم غطاء بلاستيكي غير محمي، وهو مناسب للعديد من تطبيقات Ethernet القياسية التي لا تحتاج فيها إلى حماية إضافية من EMI.

س3: ما هي طريقة التجميع المستخدمة لهذا المرفق؟

ج: يستخدم المرفقتكنولوجيا التركيب السطحي (SMT)ويتم توفيرها فيعبوات شريطية وملفوفة، مما يتيح التجميع الآلي في إنتاج PCB الكبير.
