تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,REACH,ISO
رقم الموديل: B78476A8247A003
شروط الدفع والشحن
الحد الأدنى لكمية: 500 قطعة
الأسعار: $0.2-$0.37
تفاصيل التغليف: T&R، 500 قطعة/بكرة
وقت التسليم: السفن في غضون 3 أيام
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض: 4600 ألف قطعة/شهر
نوع المحول: |
LAN 10/100 Base-T |
رقم الجزء: |
B78476A8247A003 |
عدد المنافذ: |
منفذ واحد |
الحث: |
350 ميكرو ساعة |
جهد العزلة: |
1500 فولترية |
نوع التركيب: |
جبل السطح |
نوع المحول: |
LAN 10/100 Base-T |
رقم الجزء: |
B78476A8247A003 |
عدد المنافذ: |
منفذ واحد |
الحث: |
350 ميكرو ساعة |
جهد العزلة: |
1500 فولترية |
نوع التركيب: |
جبل السطح |

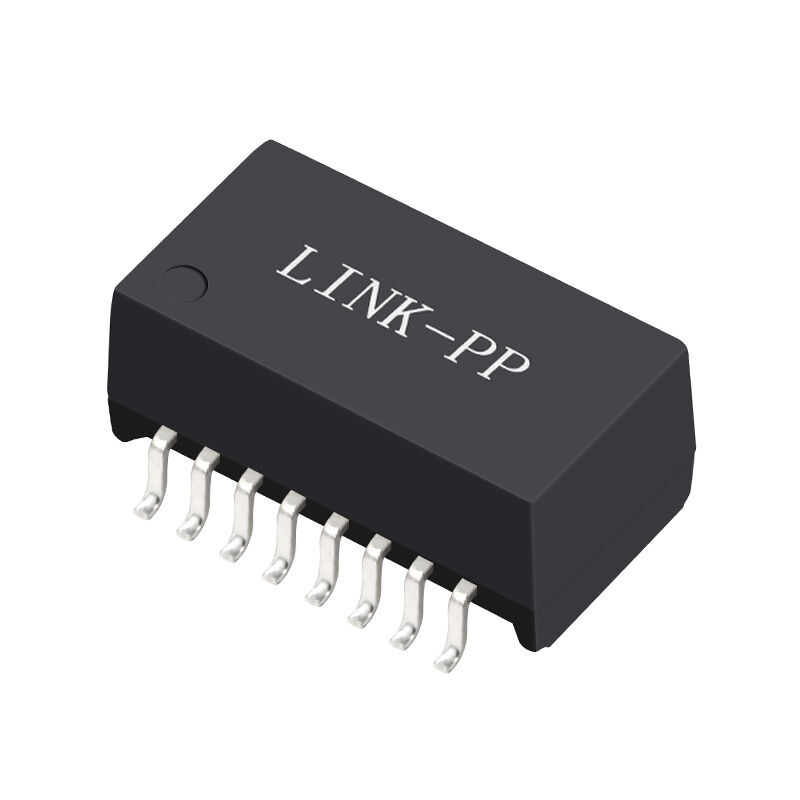

وحدة مغناطيسية شبكة LAN B78476A8247A003 لشبكة إيثرنت 10/100Base-T. محول SMD بمنفذ واحد مع محاثة 350 ميكرو هنري، خسارة إدخال منخفضة، عزل 1500 فولت تيار متردد، ونطاق تشغيل من -40 درجة مئوية إلى +85 درجة مئوية.
| المعلمة | المواصفات |
|---|---|
| رقم القطعة | B78476A8247A003 |
| نوع المنتج | وحدة مغناطيسية شبكة LAN |
| معيار الإيثرنت | 10/100Base-T |
| عدد المنافذ | منفذ واحد |
| نوع الحزمة | تركيب سطحي (SMD) |
| مادة القلب | قلب فيرايت حلقي |
| جهد العزل | 1500 فولت تيار متردد |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| الوزن | حوالي 0.8 جرام |
| الامتثال | IEEE 802.3، RoHS |
| المعلمة | شرط الاختبار | المواصفات |
|---|---|---|
| نسبة اللفات (أساسي : ثانوي) | — | 1CT : 1CT ±3% |
| المحاثة (OCL) | 100 كيلو هرتز، 100 مللي فولت، 8 مللي أمبير تيار مستمر متحيز | ≥ 350 ميكرو هنري |
| اختبار الجهد | 50 هرتز، 1 دقيقة | 1500 فولت تيار متردد |
| خسارة الإدخال | 0.1 – 100 ميجاهرتز | ≤ -1.0 ديسيبل |
| خسارة الإرجاع | 1 – 30 ميجاهرتز | ≥ 18 ديسيبل |
| خسارة الإرجاع | 40 ميجاهرتز | ≥ 16 ديسيبل |
| خسارة الإرجاع | 50 ميجاهرتز | ≥ 14 ديسيبل |
| خسارة الإرجاع | 60 – 80 ميجاهرتز | ≥ 12 ديسيبل |
| التداخل | 30 ميجاهرتز | ≥ -43 ديسيبل |
| التداخل | 60 ميجاهرتز | ≥ -37 ديسيبل |
| التداخل | 100 ميجاهرتز | ≥ -33 ديسيبل |
| رفض الوضع التفاضلي إلى المشترك (DCMR) | 30 ميجاهرتز | ≥ -43 ديسيبل |
| رفض الوضع التفاضلي إلى المشترك (DCMR) | 60 ميجاهرتز | ≥ -37 ديسيبل |
| رفض الوضع التفاضلي إلى المشترك (DCMR) | 100 ميجاهرتز | ≥ -33 ديسيبل |
| المعلمة | المواصفات |
|---|---|
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| معيار اللحام | IPC / JEDEC J-STD-020D |
| RoHS | متوافق |
وحدة مغناطيسية شبكة LAN B78476A8247A003 هي محول إيثرنت بمنفذ واحد 10/100Base-T مصمم لتطبيقات واجهة شبكة LAN التي تتطلب عزل إشارة موثوق وقمع EMI.
تدمج وحدة محول شبكة LAN هذه ذات التركيب السطحي مغناطيسيات عالية الأداء محسّنة لواجهات PHY الخاصة بالإيثرنت. مع محاثة دنيا تبلغ 350 ميكرو هنري، وخسارة إدخال منخفضة، وقمع تداخل ممتاز، تضمن الوحدة نقل بيانات مستقر في شبكات Fast Ethernet.
مصممة للمعدات الصناعية والشبكات، تدعم B78476A8247A003 نطاق درجة حرارة تشغيل واسع من -40 درجة مئوية إلى +85 درجة مئوية، مما يجعلها مناسبة للبيئات الصعبة مثل أنظمة الأتمتة الصناعية، والبنية التحتية للشبكات، وأجهزة الاتصالات المدمجة.
رسم B78476A8247A003
2. ما هو معيار الإيثرنت الذي تدعمه B78476A8247A003؟
3. ما هو جهد العزل الذي يوفره المحول؟
4. ما هو نطاق درجة الحرارة الذي تدعمه الوحدة؟
