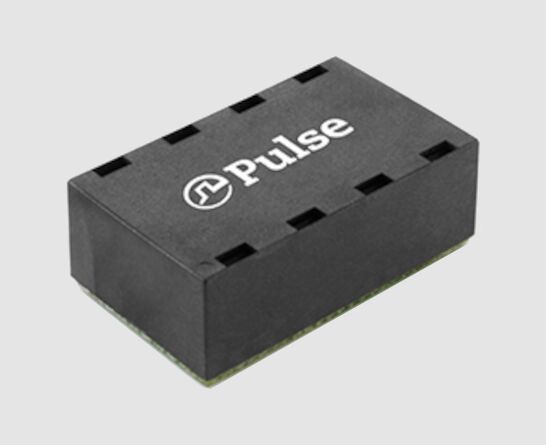

HX5401NL 30w 4P PoE LAN Transformer 4 Port 1000BASE-T مغناطيس BGA

نبضة HX5401NL هو محول شبكة LAN رباعي المنافذ بتقنية PoE مصمم لتطبيقات Ethernet بسرعة 1000BASE-T التي تتطلب اقتران إشارة مستقر، وعزل عالي، وتكامل مدمج على اللوحة. مع نسبة لفات 1CT:1CT، و جهد عزل 1500 فولت تيار متردد، و دعم PoE رباعي الأسلاك حتى 30 واط، تم تصميم HX5401NL للمهندسين الذين يصممون معدات شبكات جيجابت موثوقة، وأجهزة تدعم تقنية PoE، وواجهات Ethernet عالية الكثافة.

بالنسبة للمشترين الذين يبحثون عن ورقة بيانات HX5401NL، أو مرجع المخطط، أو تفاصيل الحزمة، أو المواصفات الكهربائية، توفر هذه الصفحة ملخصًا هندسيًا واضحًا لمساعدتك في تقييم التوافق وملاءمة التصميم بسرعة.

الميزات الرئيسية لـ HX5401NL مغناطيسيات شبكة LAN بتقنية PoE رباعية الأسلاك بقدرة 30 واط

• مصمم لـ Ethernet بسرعة 1000BASE-T
• هندسة مغناطيسيات رباعية المنافذ
• نسبة لفات 1CT:1CT
• جهد عزل 1500 فولت تيار متردد
• دعم PoE رباعي الأسلاك حتى 30 واط كحد أقصى
• نمط تركيب مصفوفة شبكة BGA
• متوافق مع RoHS-6
• نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية

HX5401NL مناسب لأجهزة الشبكات المدمجة حيث تكون سلامة الإشارة، والموثوقية الحرارية، وتوافق تقنية PoE كلها مهمة.

مواصفات HX5401NL

ورقة بيانات HX5401NL

مخطط ورقة بيانات Pulse HX5401NL

تخطيط لوحة الدوائر المطبوعة لورقة بيانات Pulse HX5401NL

نظرة عامة على الأداء الكهربائي لـ HX5401NL

تم تصميم HX5401NL لـ أداء جيجابت إيثرنت بالخصائص الكهربائية التي تتطلبها واجهات الشبكة المحلية الحديثة. وفقًا للمعلمات المقدمة، يقدم الجزء:

• فقدان الإدخال: 1.5 ديسيبل كحد أقصى من 1-100 ميجاهرتز
• فقدان الإرجاع: محسّن عبر 1-100 ميجاهرتز
• نسبة رفض الوضع المشترك (CMMR): قمع قوي عبر نطاقات التردد الرئيسية
• التداخل: متحكم فيه لسلامة الإشارة متعددة القنوات
• معالجة طاقة PoE: PoE رباعي الأسلاك حتى 30 واط كحد أقصى

هذه القيم مهمة لأن محولات شبكة LAN بتقنية PoE يجب أن تفعل أكثر من مجرد تمرير البيانات. يجب أن تحافظ على جودة الإشارة مع إدارة توصيل الطاقة وأداء EMI في واجهة Ethernet مدمجة.

معلمات كهربائية مفصلة

1. فقدان الإدخال

1-100 ميجاهرتز: 1.5 ديسيبل كحد أقصى

يساعد فقدان الإدخال المنخفض في الحفاظ على جودة الإشارة في تصميمات 1000BASE-T. هذا مهم بشكل خاص في أنظمة Ethernet حيث يكون الهامش محدودًا ويعتمد استقرار الارتباط على الإرسال النظيف عبر مرحلة المغناطيسيات.

2. فقدان الإرجاع

• 1-30 ميجاهرتز: -18 ديسيبل كحد أدنى
• 40 ميجاهرتز: -16 ديسيبل كحد أدنى
• 50 ميجاهرتز: -14 ديسيبل كحد أدنى
• 60-80 ميجاهرتز: -11 ديسيبل كحد أدنى
• 100 ميجاهرتز: -10 ديسيبل كحد أدنى

يشير فقدان الإرجاع إلى مدى جودة احتفاظ المحول بمطابقة المعاوقة عبر نطاق التشغيل. يدعم فقدان الإرجاع الأفضل موثوقية الارتباط ويقلل من الانعكاسات التي يمكن أن تؤدي إلى تدهور أداء Ethernet.

3. CMMR

• 30-60 ميجاهرتز: -32 ديسيبل كحد أدنى
• 80-100 ميجاهرتز: -25 ديسيبل كحد أدنى
• 125 ميجاهرتز: -19 ديسيبل كحد أدنى

​

رفض الوضع المشترك أمر بالغ الأهمية في مغناطيسيات Ethernet لأنه يساعد في قمع الضوضاء التي يمكن أن تؤثر على سلامة الإشارة، خاصة في البيئات الصناعية الصاخبة أو بيئات الشبكات عالية الكثافة.

4. التداخل

• 30 ميجاهرتز: -44 ديسيبل كحد أدنى
• 60 ميجاهرتز: -37 ديسيبل كحد أدنى
• 100 ميجاهرتز: -33 ديسيبل كحد أدنى

​

التداخل المنخفض مهم في تصميمات المنافذ الرباعية لأن قنوات متعددة توضع بالقرب من بعضها البعض على لوحة الدوائر المطبوعة. يُقصد بـ HX5401NL للتصميمات التي تحتاج إلى أداء مستقر عبر جميع المنافذ.

لماذا نمط تركيب BGA مهم

يستخدم HX5401NL نمط تركيب مصفوفة شبكة BGA، وهو ذو قيمة لتصميمات لوحات الدوائر المطبوعة المدمجة وعمليات التجميع الآلية. بالنسبة للمهندسين، هذا يعني:

• تكامل فعال على اللوحة
• ملاءمة جيدة للتصميمات عالية الكثافة
• مناسب لتصنيع SMT الحديث
• بصمة مدمجة لمعدات الشبكات

يُفضل غالبًا نهج التعبئة هذا حيث تكون مساحة التخطيط محدودة ويجب أن يحافظ المنتج على أداء كهربائي موثوق.

ما الذي يجب على فرق التصميم التحقق منه قبل اختيار HX5401NL

قبل الانتهاء من HX5401NL في قائمة المواد الخاصة بك، قم بتأكيد ما يلي:

• تطبيقك هو Ethernet بسرعة 1000BASE-T، وليس 10/100 فقط
• تدعم لوحة الدوائر المطبوعة الخاصة بك نمط تركيب BGA
• متطلب PoE الخاص بك ضمن 30 واط كحد أقصى
• يدعم بائع PHY خصائص المغناطيسيات المتوافقة
• النطاق الحراري لـ -40 درجة مئوية إلى +85 درجة مئويةكافٍ
• فقدان الإرجاع، وفقدان الإدخال، والتداخل يناسب هامش نظامك

تساعد هذه الفحوصات في تقليل مخاطر إعادة التصميم وتحسين نجاح المرور الأول في تطوير أجهزة Ethernet.

أسئلة متكررة حول مغناطيسيات PoE بسرعة 1000BASE-T لـ HX5401NL

HX5401NL هو خيار قوي لتصميمات محولات شبكة LAN بتقنية PoE بسرعة 1000BASE-T التي تتطلب تكامل رباعي المنافذ، وعزل 1500 فولت تيار متردد، ونسبة لفات 1CT:1CT، ودعم PoE رباعي الأسلاك بقدرة 30 واط كحد أقصى. أدائه الكهربائي وحزمة BGA تجعله مناسبًا لأجهزة Ethernet المدمجة عالية الموثوقية حيث يجب أن يعمل تكامل الإشارة وتوصيل الطاقة معًا.

بالنسبة للمهندسين الذين يقارنون خيارات مغناطيسيات شبكة LAN بتقنية PoE، يتم تقييم HX5401NL بشكل أفضل مقابل متطلبات PHY الخاصة بك، وبصمة لوحة الدوائر المطبوعة، وهدف طاقة PoE لضمان تنفيذ تصميم نظيف وموثوق.

1. ما هو Pulse HX5401NL؟

Pulse HX5401NL هو محول شبكة LAN بتقنية PoE رباعي المنافذ مصمم لتطبيقات Ethernet بسرعة 1000BASE-T. يوفر عزل الإشارة، ومطابقة المعاوقة، ودعم تقنية PoE في حزمة BGA SMT.

2. ما هو معدل البيانات الذي يدعمه HX5401NL؟

يدعم HX5401NL شبكات Ethernet بسرعة 1000BASE-T. وهو مخصص لتصميمات شبكات جيجابت التي تتطلب مغناطيسيات شبكة عالية الأداء.

3. ما هي نسبة اللفات لـ HX5401NL؟

نسبة اللفات لـ HX5401NL هي 1CT:1CT، وهي تكوين قياسي لتطبيقات محولات Ethernet.

4. ما هو جهد العزل لـ HX5401NL؟

يوفر HX5401NL جهد عزل 1500 فولت تيار متردد، مما يساعد على حماية واجهة Ethernet من الإجهاد الكهربائي وفروق الجهد الأرضي.

5. هل يدعم HX5401NL تقنية PoE؟

نعم. يدعم HX5401NL PoE رباعي الأسلاك حتى 30 واط كحد أقصى، مما يجعله مناسبًا للأجهزة الشبكية التي تدعم تقنية PoE.

6. ما هو نمط تركيب HX5401NL؟

يستخدم HX5401NL نمط تركيب مصفوفة شبكة BGA، والذي يدعم التكامل المدمج لـ SMT.

7. ما هو نطاق درجة حرارة HX5401NL؟

نطاق درجة حرارة التشغيل هو -40 درجة مئوية إلى +85 درجة مئوية، مما يجعله مناسبًا للبيئات الصناعية والشبكات.
